경기도 평택시 가재동 농협복합청사에 일 처리용량 180㎥ 규모의 MBR(막분리활성슬러지) 오수처리설비를 신규 구축한 공사입니다. 유입 전처리부터 생물학적 처리, 막여과, 방류, 탈취에 이르기까지 전 공정의 배관, 기계설비, 전기제어 시스템을 일괄 시공하였습니다.
오토바스크린

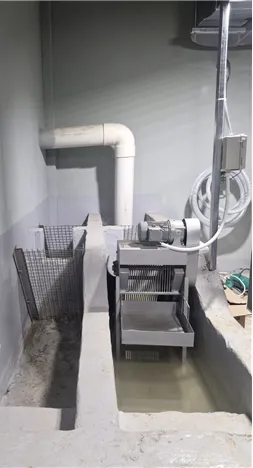

유입수에 포함된 대형 협잡물을 1차로 걸러내는 자동 제진 장치입니다. 스크린 바가 회전하면서 고형물을 연속 제거하여 후단 설비의 부하를 줄이고 막힘 사고를 예방합니다. 180톤 규모에 맞는 대용량 사양으로 설치하였습니다.

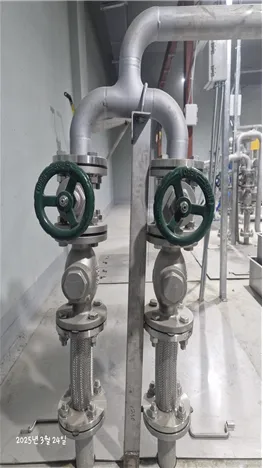

유량펌프 및 배관
유량조의 오수를 후속 처리 공정으로 이송하는 펌프와 배관 라인입니다. 정밀한 유량 제어가 가능하도록 배관 경로를 설계하였으며, 탈착식 연결 구조를 적용하여 점검과 교체가 용이합니다.

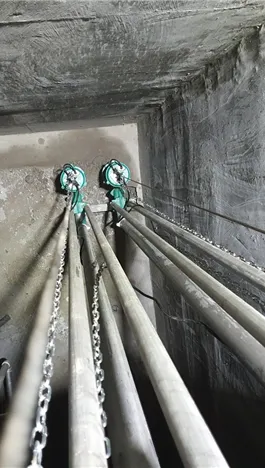

탈착펌프
각 처리조에 설치된 수중펌프를 탈착 가능한 구조로 시공하였습니다. 가이드레일을 따라 펌프를 인양할 수 있어, 조 내부에 진입하지 않고도 펌프의 점검과 교체 작업을 수행할 수 있습니다.
드럼스크린

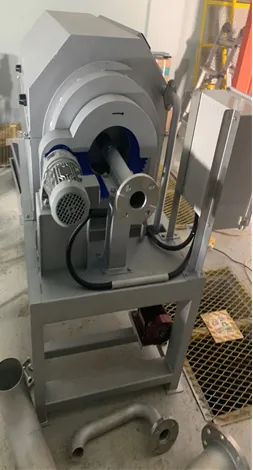

오토바스크린을 통과한 오수에서 미세 협잡물을 추가로 제거하는 2차 전처리 장비입니다. 원통형 스크린이 회전하며 미세 이물질을 걸러내어 후단 생물학적 처리 공정의 효율을 높이고 분리막의 오염 부하를 줄여줍니다.
반송펌프

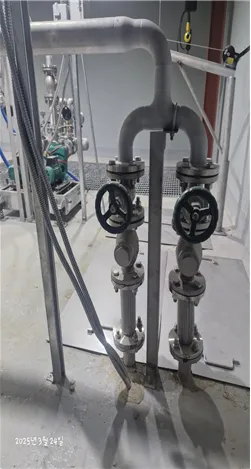

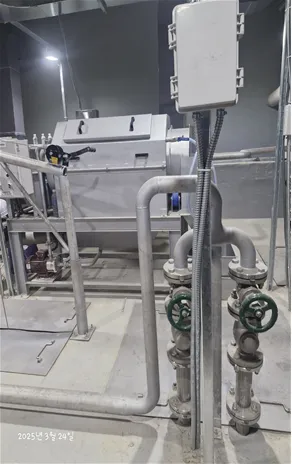

생물반응조 내 활성슬러지를 순환시키는 반송펌프를 1, 2계열로 나누어 설치하였습니다. 이중 계열 구성으로 한쪽 펌프에 이상이 발생하더라도 처리 공정이 중단 없이 운전될 수 있도록 안정성을 확보하였습니다.

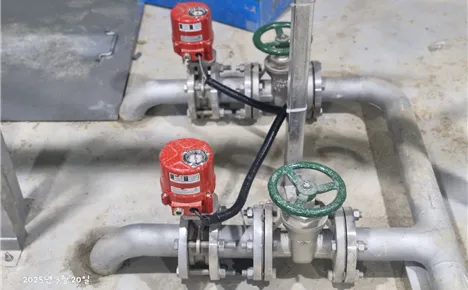

전동밸브
각 공정 간 유량 흐름을 자동으로 제어하는 전동밸브입니다. 제어반의 신호에 따라 밸브가 개폐되어, 운전 조건에 맞는 정확한 유량 분배를 수행합니다. 수동 개폐가 필요한 비상 상황에도 대응할 수 있는 구조입니다.
교반기

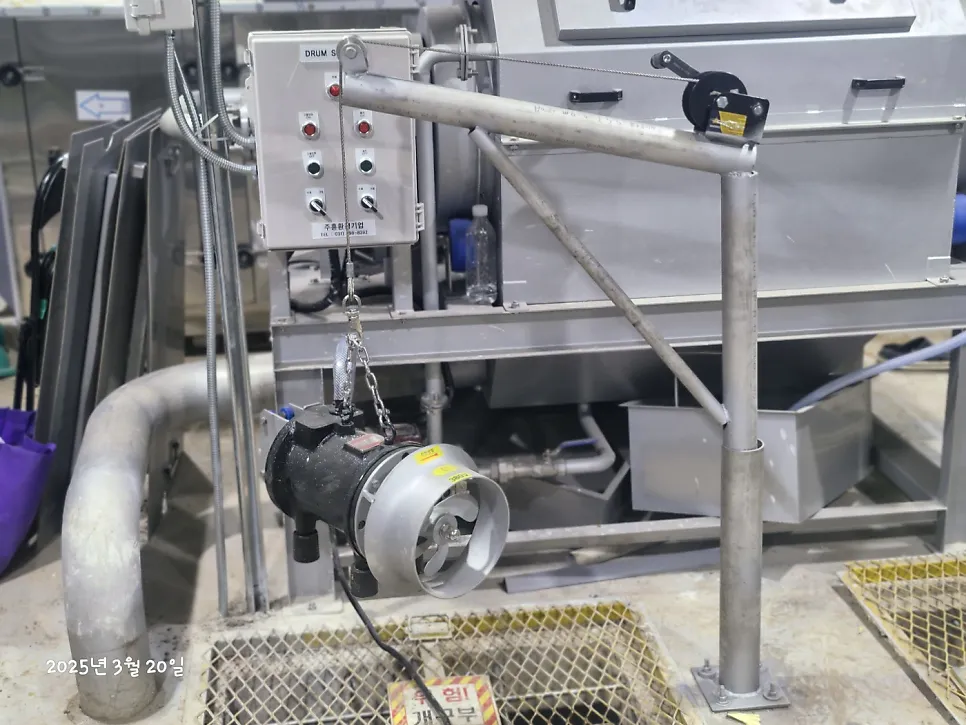

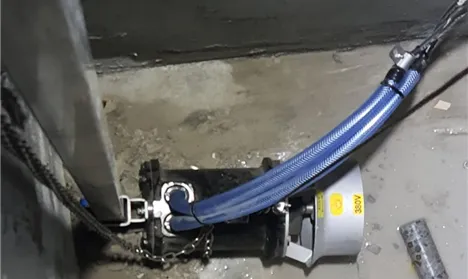

무산소조 및 혐기조에 설치된 교반기로, 조 내부의 오수와 활성슬러지를 균일하게 혼합합니다. 적정 속도로 교반하여 질소 및 인 제거 반응이 원활하게 일어나도록 하며, 슬러지 침전을 방지합니다.
방류펌프

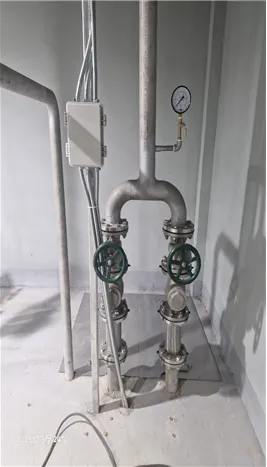

최종 처리가 완료된 방류수를 외부로 배출하는 펌프입니다. 막여과를 거쳐 수질 기준을 충족한 처리수가 이 펌프를 통해 방류됩니다. 안정적인 방류 유량을 유지하도록 설계하였습니다.

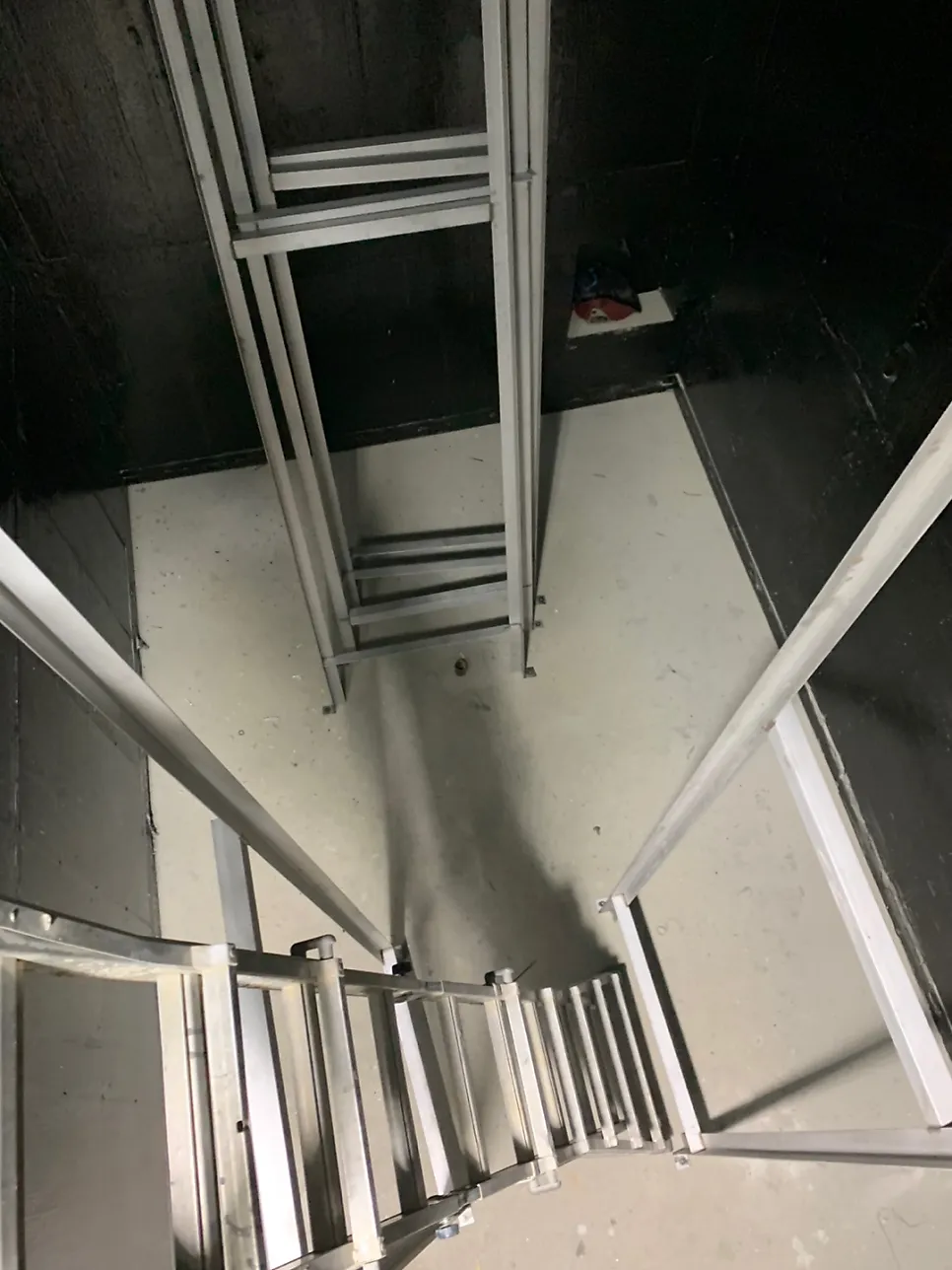

가드레일
막조 상부에 설치된 안전 가드레일입니다. 작업자가 막조 주변에서 점검·유지보수 작업을 수행할 때 추락을 방지하며, 분리막 모듈의 인양 작업 시에도 안전한 작업 공간을 확보해줍니다.

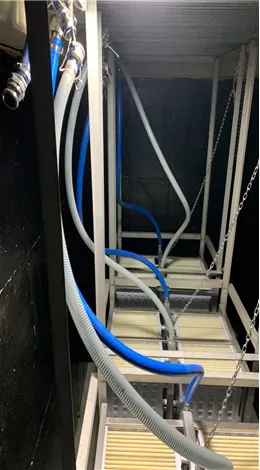

분리막 모듈

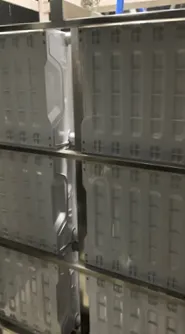

MBR 공법의 핵심인 분리막 모듈을 막조 내부에 설치하였습니다. 산기관이 막 표면에 공기를 불어넣어 오염물질 부착을 억제하며, 스테인리스 프레임에 정밀하게 안착시켜 균일한 여과 성능을 확보하였습니다.

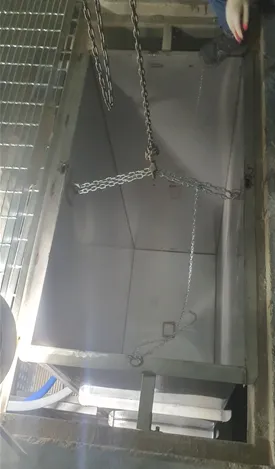

세정탱크
분리막은 장기간 운전하면 표면에 오염물질이 축적되어 여과 성능이 저하됩니다. 세정탱크에서 약품 또는 청수를 이용해 주기적으로 막을 세척함으로써 초기 여과 성능을 회복시키는 시설입니다.

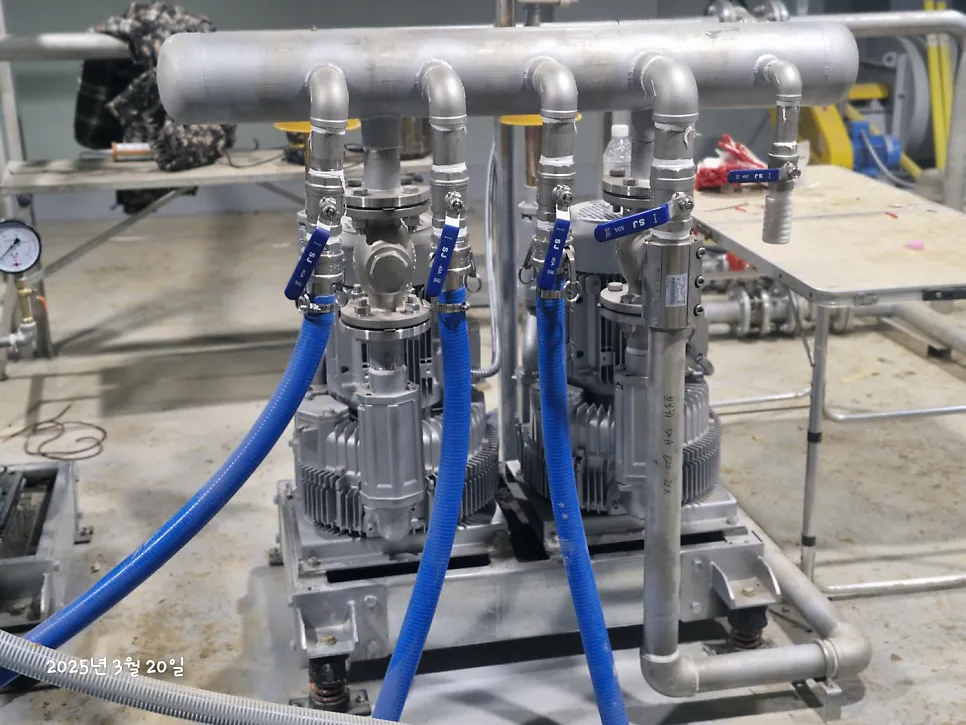

브로워 및 자흡펌프

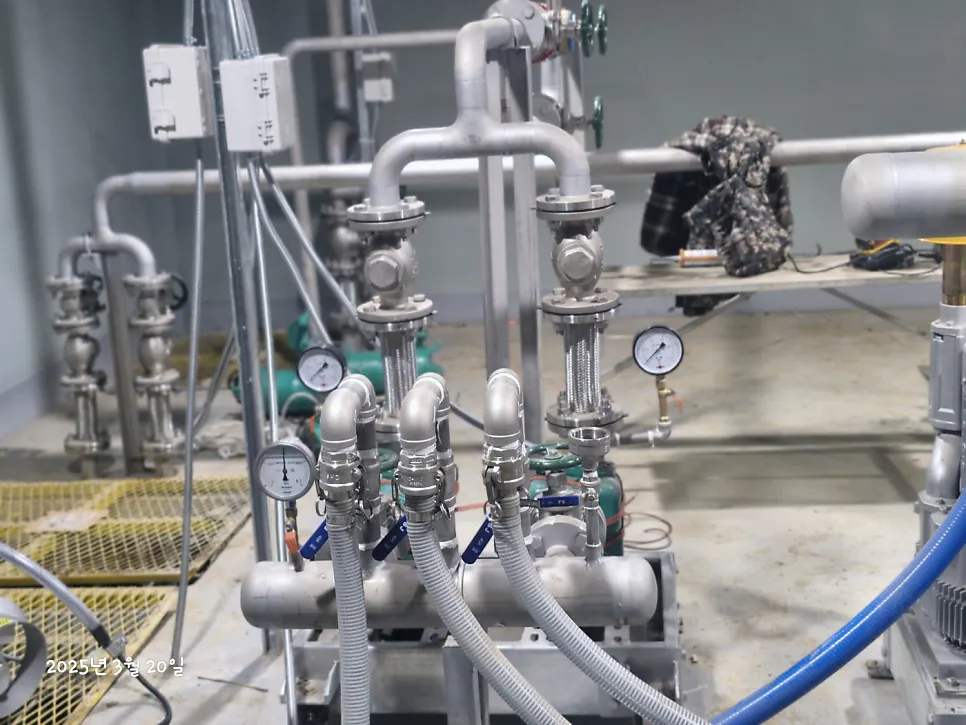

브로워는 호기조와 분리막조에 공기를 균일하게 공급하는 핵심 장비로, 미생물의 활성과 막 세정에 필수적입니다. 자흡펌프는 막여과를 통과한 처리수를 흡입하여 방류 경로로 이송하며, 밸브와 체크밸브를 조합하여 적정 압력을 관리합니다.

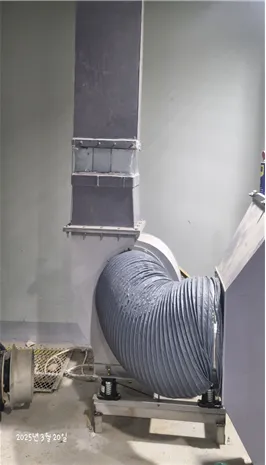

급배기 설비

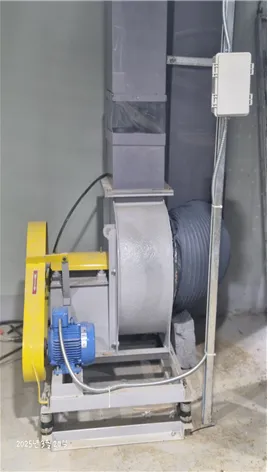

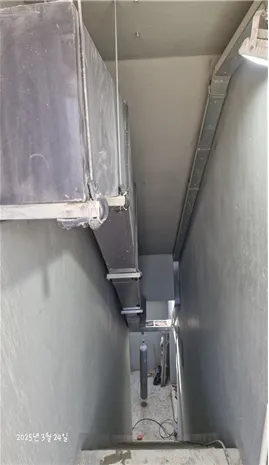

밀폐된 처리시설 내부의 환기를 담당하는 급배기 시스템입니다. 급기팬이 외부의 신선한 공기를 유입하고, 배기팬과 덕트 파이프가 내부의 오염된 공기를 탈취기로 이송합니다. 독립 이중 구조로 설치하여 작업자의 안전한 작업 환경을 확보하였습니다.
탈취기

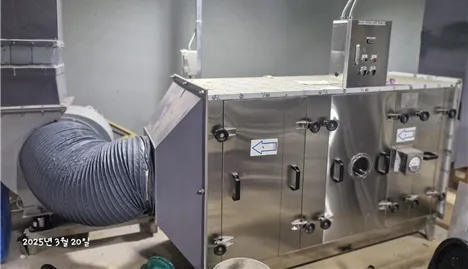

오수처리 과정에서 발생하는 악취 가스를 제거하는 장비입니다. 배기 덕트를 통해 수집된 오염 공기가 탈취기를 거치면서 악취 성분이 분해·제거되어 청정한 공기로 배출됩니다. 주변 환경에 대한 악취 민원을 사전에 차단합니다.

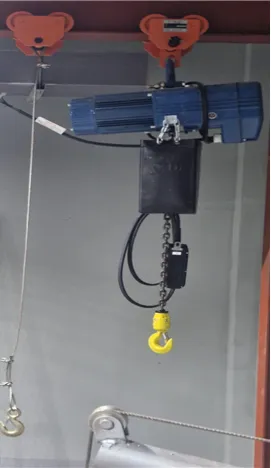

호이스트 빔 및 인양장치

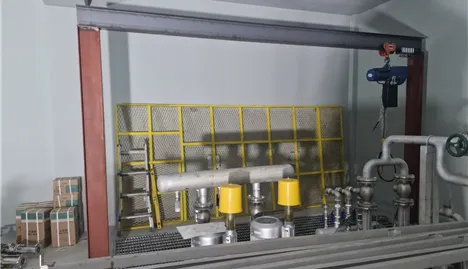

분리막 모듈과 수중장비의 유지보수를 위한 인양 설비입니다. H빔 구조물 위에 전동 호이스트를 장착하여 무거운 분리막 모듈과 펌프류를 안전하게 인양할 수 있습니다. 정기 점검과 긴급 교체 시 작업 효율을 크게 높여줍니다.

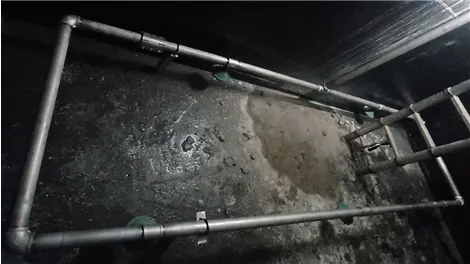

농축조 산기관
잉여 슬러지를 농축하는 조에 설치된 산기관입니다. 공기를 불어넣어 슬러지의 부패를 방지하고 농축 효율을 유지합니다. 농축된 슬러지는 외부 반출을 통해 처리됩니다.

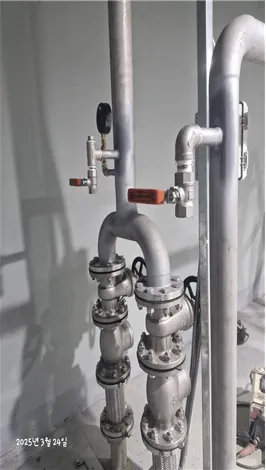

전기 트레이 및 급수라인

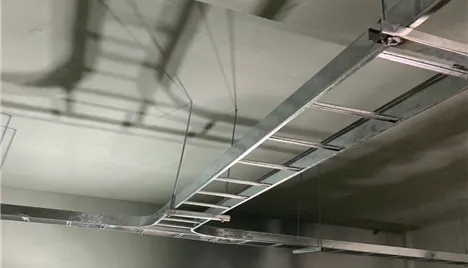

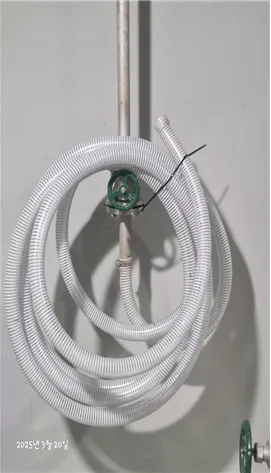

전기 케이블 트레이를 정리하여 배선의 안전성과 유지보수 편의성을 확보하였습니다. 급수라인은 세정수와 희석수를 각 공정에 안정적으로 공급하며, 채수구를 통해 각 처리 단계별 수질 시료를 채취할 수 있도록 구성하였습니다.

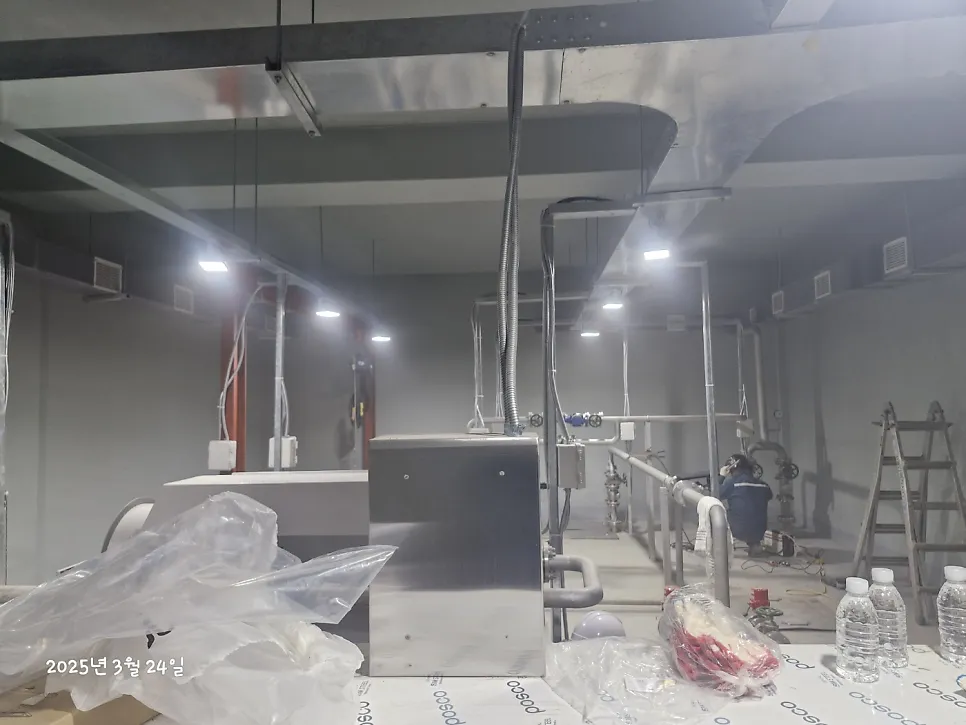

실내 전경
유입부터 방류까지 전 공정의 설비가 빈틈없이 배치된 처리시설 내부 전경입니다. 배관, 기계설비, 전기 케이블이 체계적으로 정리되어 운영 시 동선 확보와 장비 접근이 용이합니다.

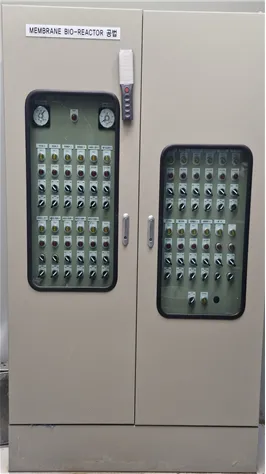

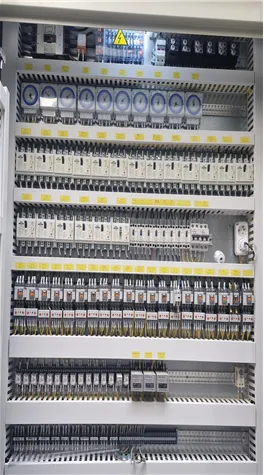

전기판넬 (제어반)
시설 내 모든 장비의 전원 공급과 운전 상태를 통합 관리하는 제어반입니다. 내부에는 각 장비별 차단기, 계전기, PLC가 체계적으로 배치되어 있으며, 외부 판넬에서 운전 현황을 실시간으로 모니터링하고 이상 발생 시 즉각 대응할 수 있습니다.

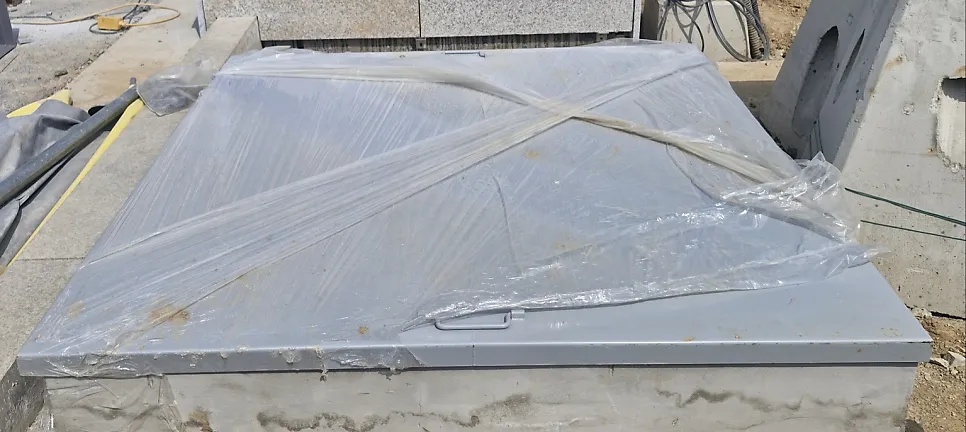

계단 전경 및 장비반입구

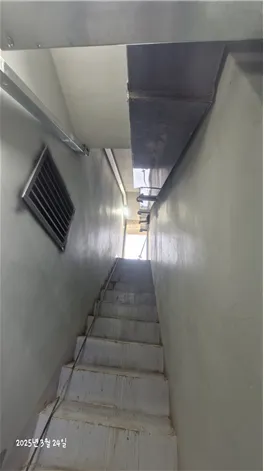

지하 처리시설로 통하는 계단과 장비반입구입니다. 대형 설비의 반입과 유지보수 장비의 이동을 고려하여 충분한 폭과 높이를 확보하였으며, 안전 난간과 조명을 설치하여 작업자의 안전한 출입 동선을 마련하였습니다.
