경기도 시흥시 북시흥농협에 일 처리용량 90㎥ 규모의 MBR(막분리활성슬러지) 오수처리시설을 설치한 공사입니다. 유입 전처리부터 생물학적 반응, 막분리, 방류까지 전 공정의 기계설비와 전기제어 시스템을 일괄 시공하였습니다.

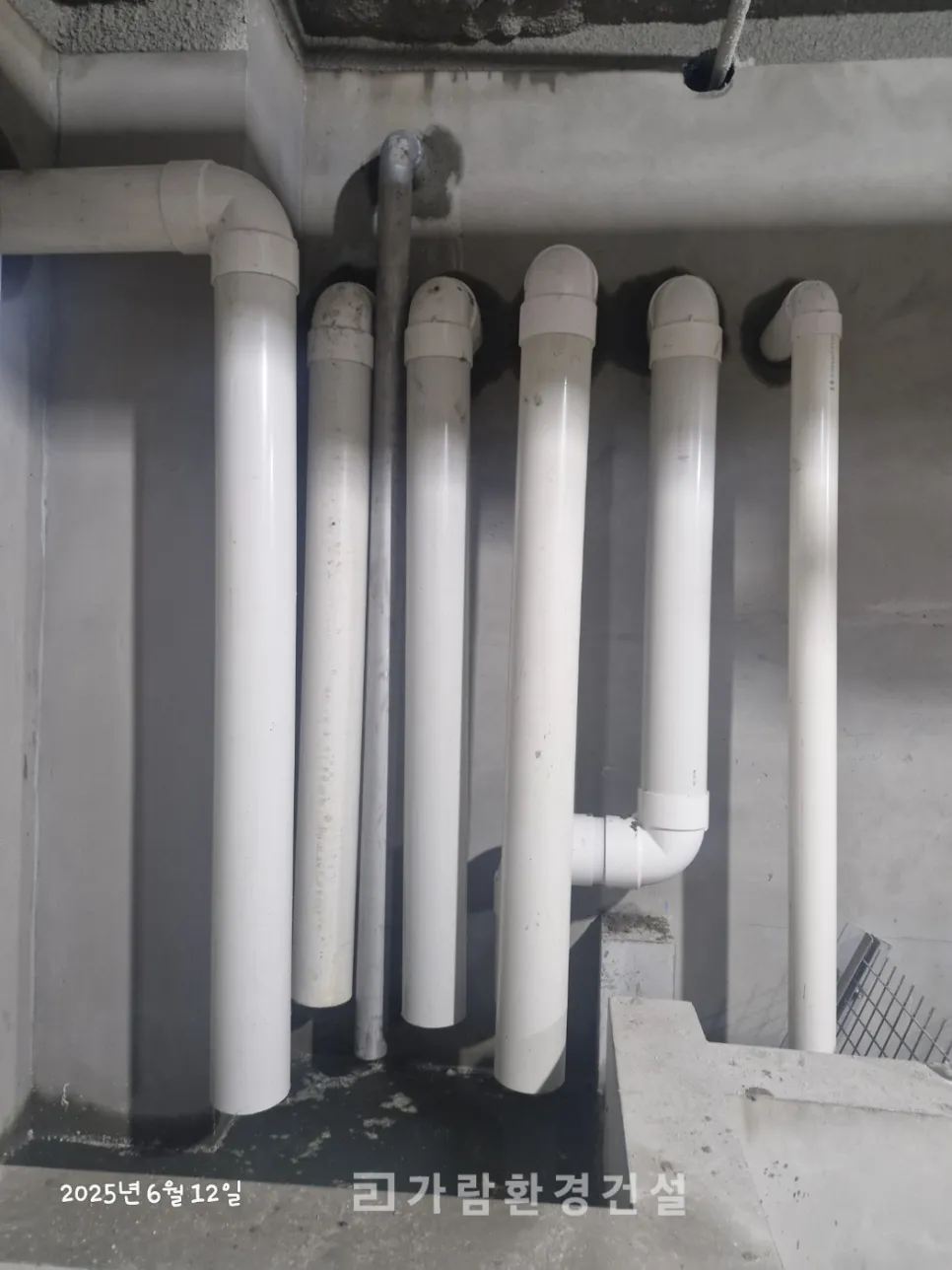

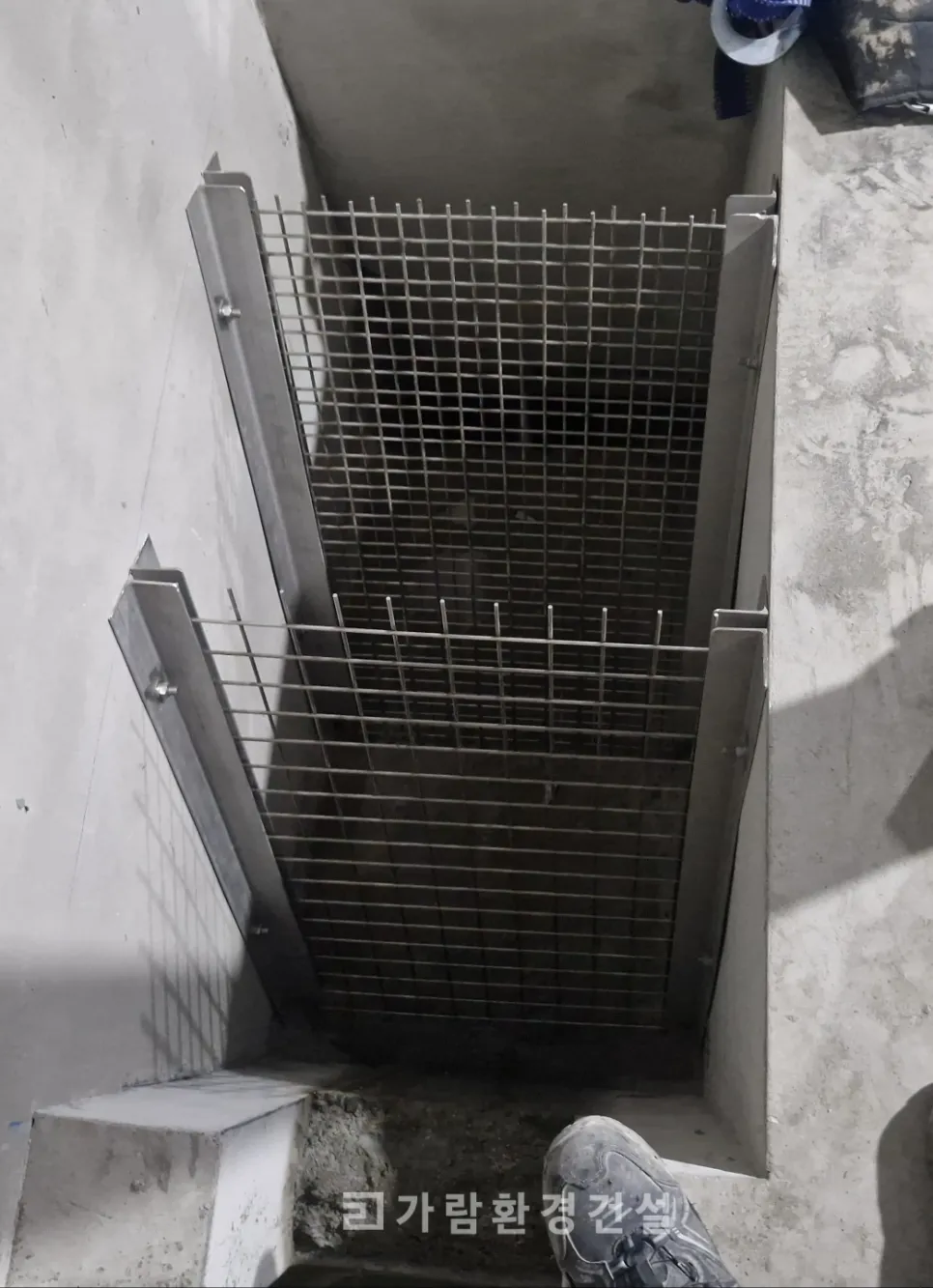

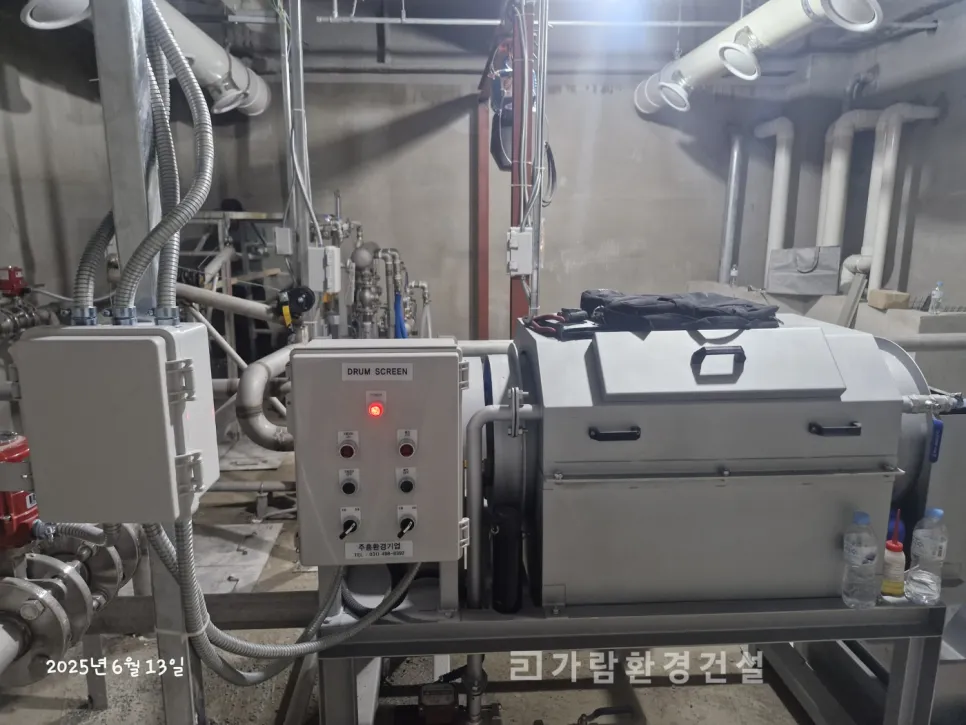

유입 및 전처리
오수 유입의 시작점인 유입배관과 전처리 설비입니다. 유입 스크린이 큰 이물질을 1차로 걸러내고, 드럼스크린이 미세 이물질을 추가로 제거하여 후단 설비의 부하를 줄여줍니다.

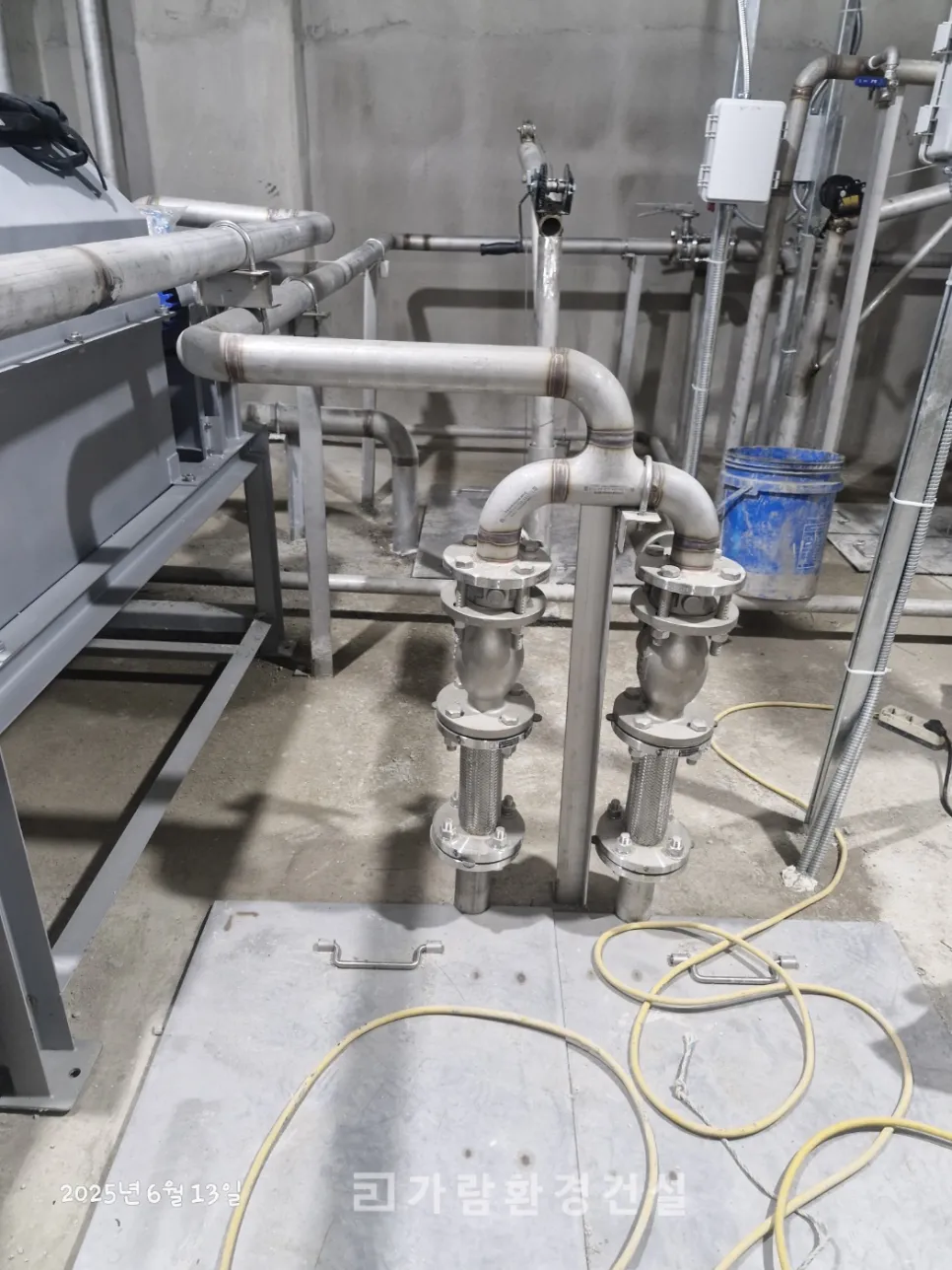

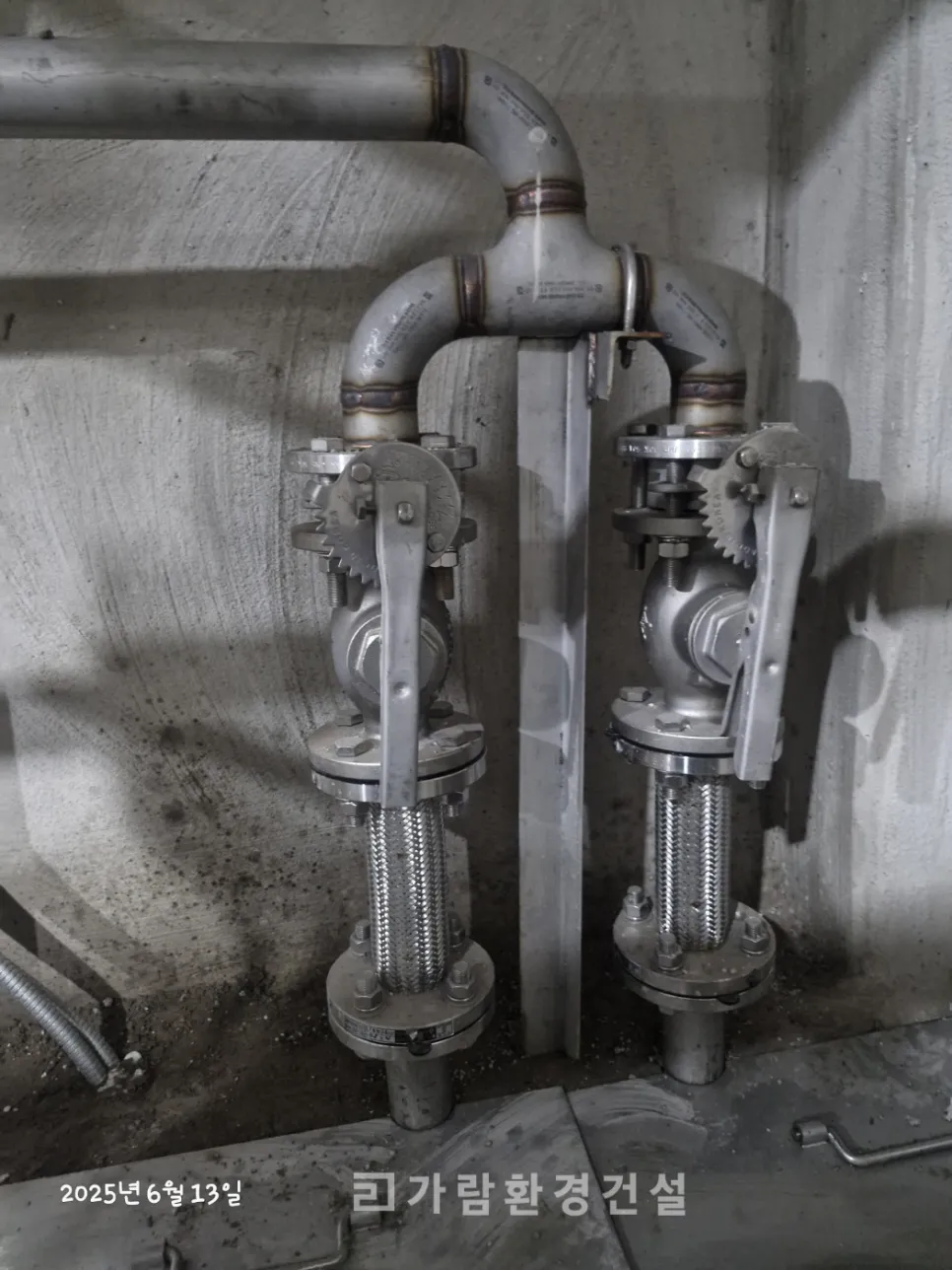

배관 및 밸브
기계실 내부의 배관 시스템과 버터플라이 밸브입니다. 각 처리조로의 유량 분배와 흐름 제어를 담당합니다.

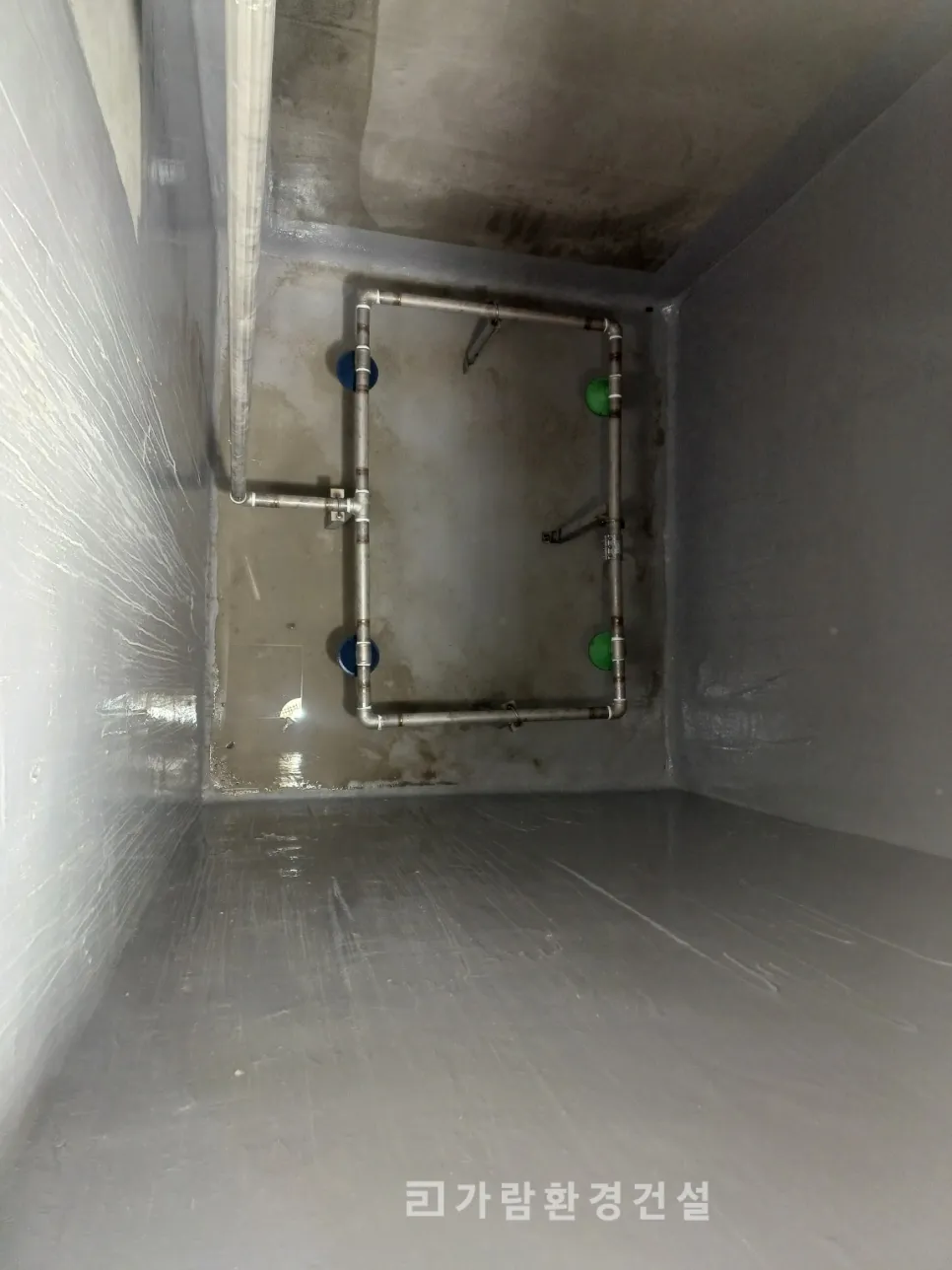

산기관
처리조 바닥에 설치된 산기관 배관입니다. 브로워에서 공급된 공기를 처리조 전체에 균일하게 분산시켜 호기성 미생물 반응을 촉진합니다.

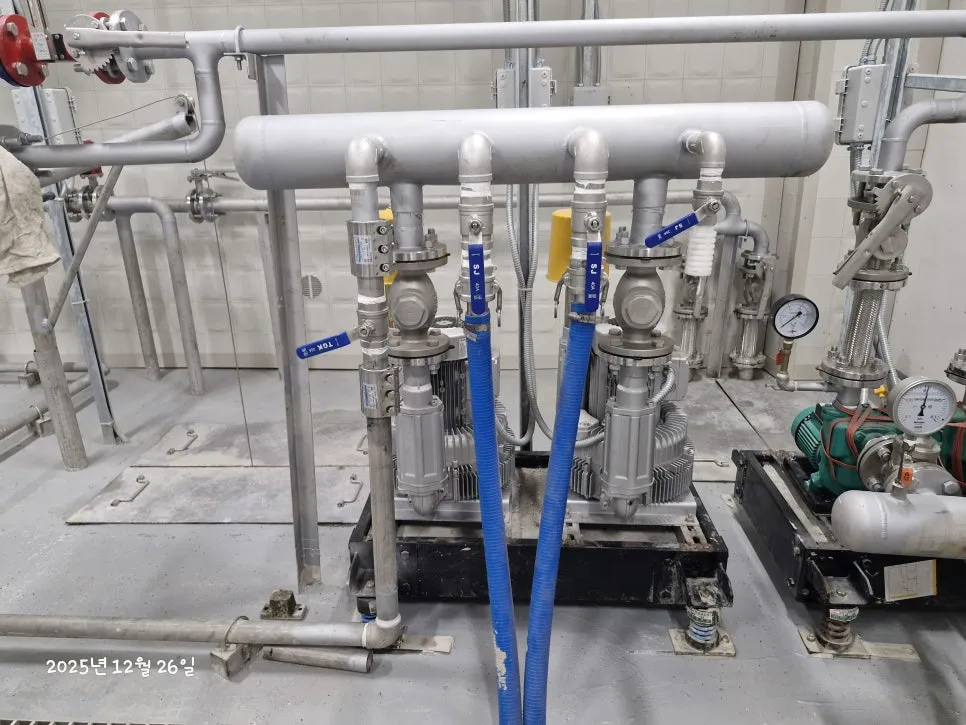

브로워
분리막과 산기관에 공기를 불어넣는 공기공급 장치입니다. 배관을 통해 각 처리조에 균일한 공기 분배가 이루어지도록 시공하였습니다.

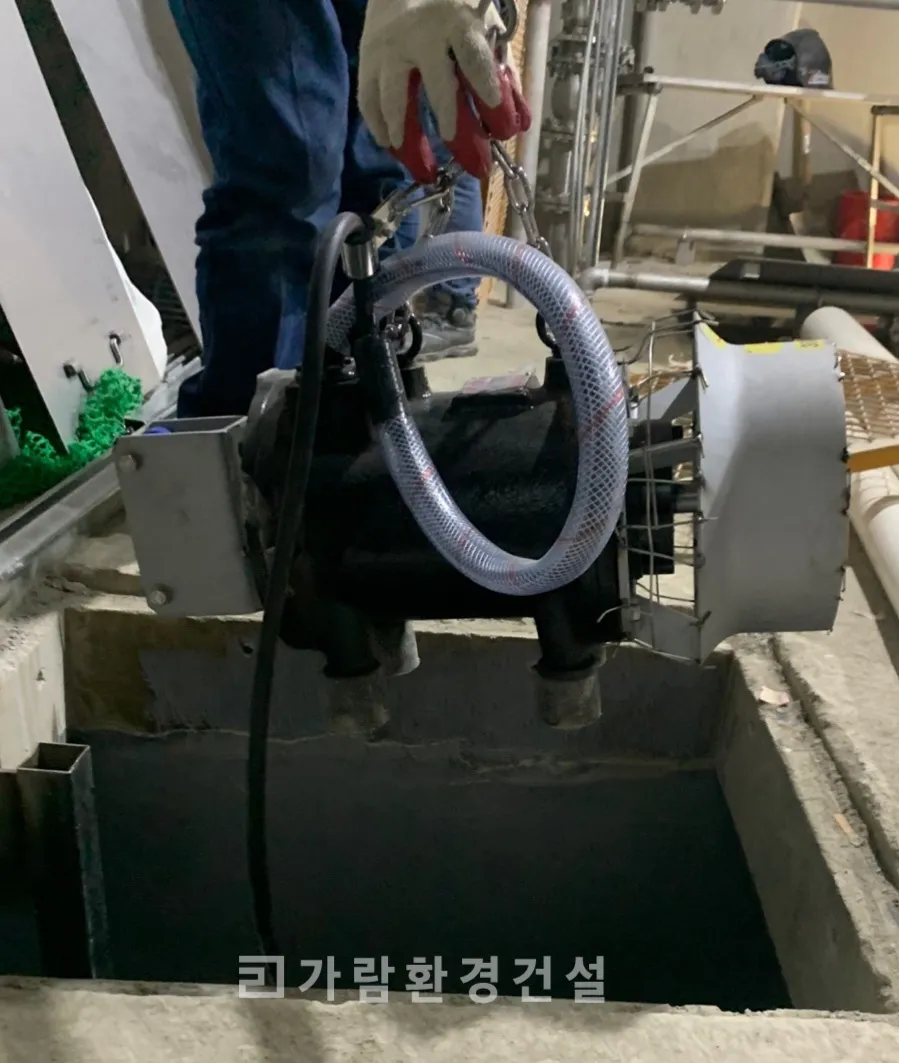

교반기
각 처리조에 설치된 교반기로, 내용물을 고르게 섞어 침전을 방지하고 반응의 일관성을 유지합니다.
수중펌프

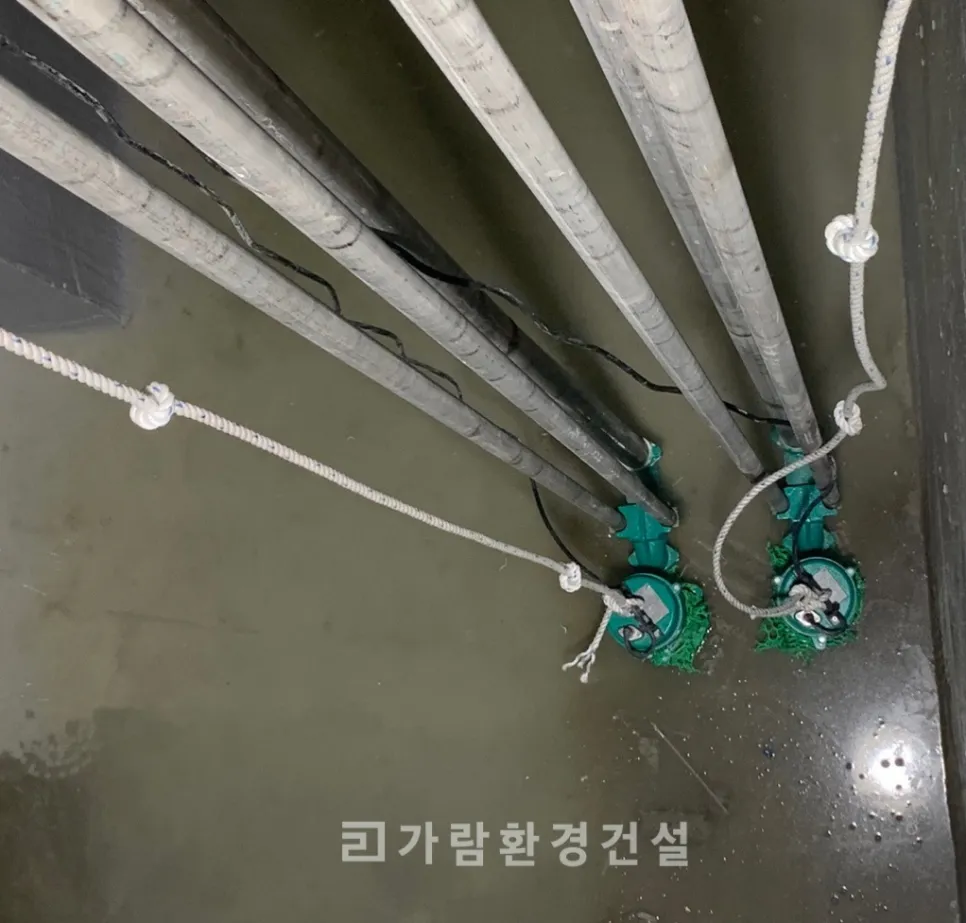

처리조 내부에 설치된 수중펌프입니다. 가이드레일을 따라 펌프를 투입하여 오수 이송과 반송을 담당합니다.

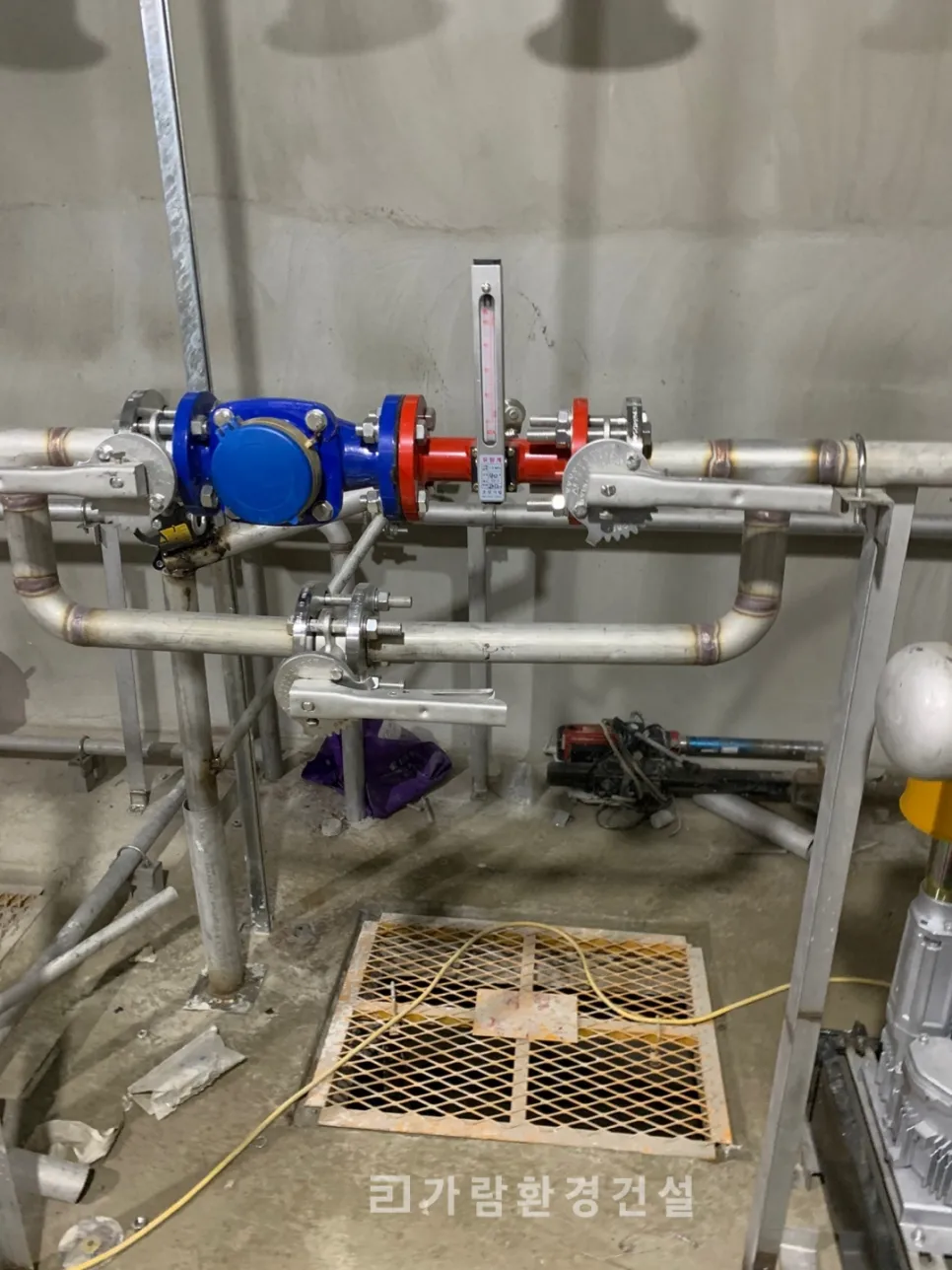

자흡펌프

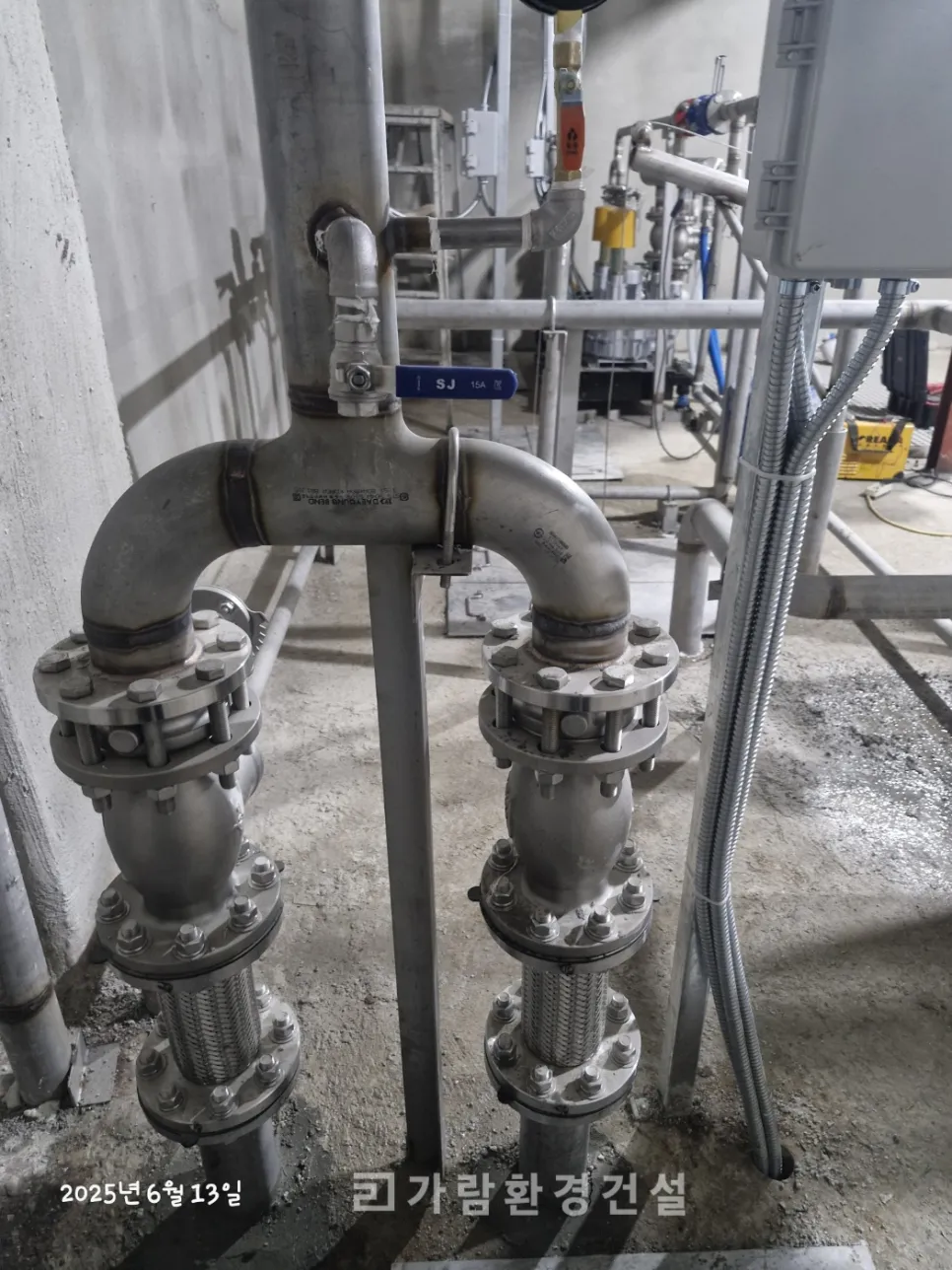

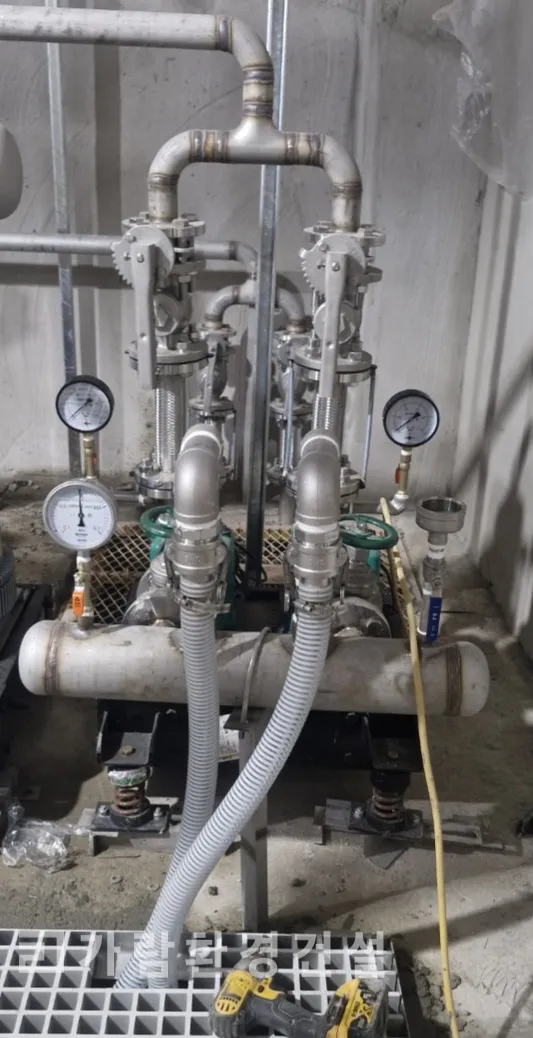

별도 프라이밍 없이 작동하는 자흡펌프입니다. 압력계와 밸브를 갖춘 배관 시스템으로 안정적인 이송이 가능하도록 시공하였습니다.

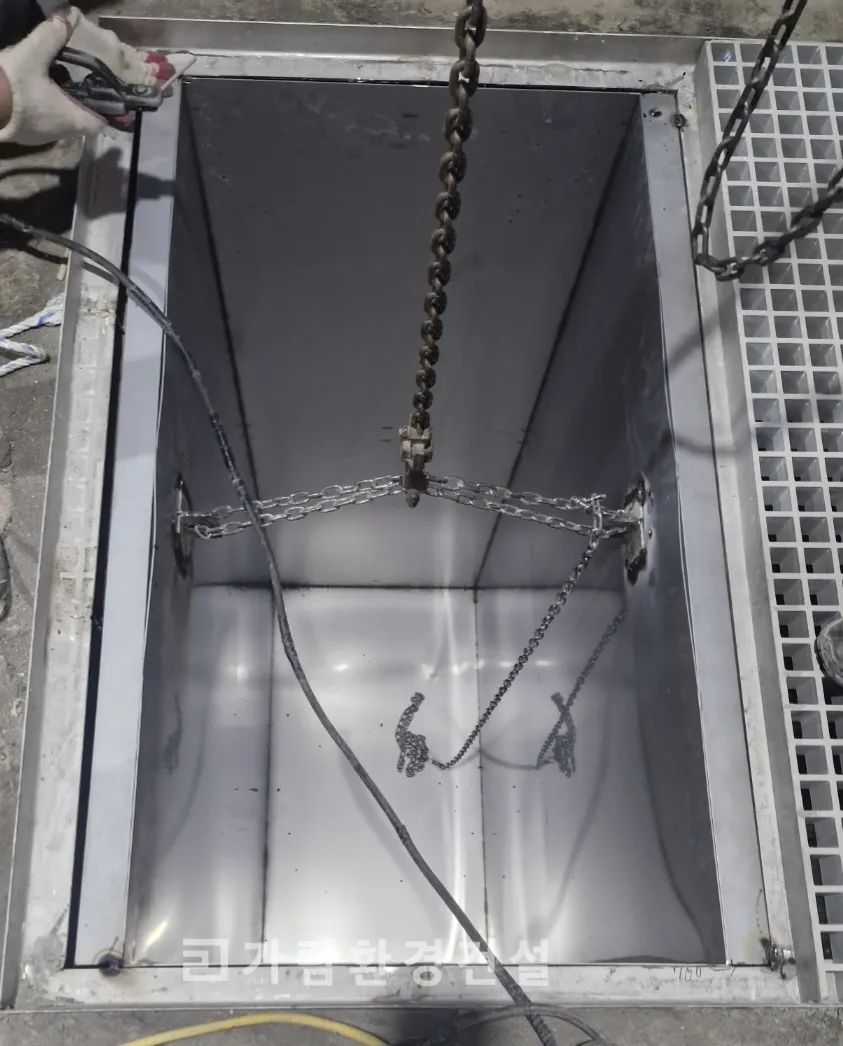

세정탱크

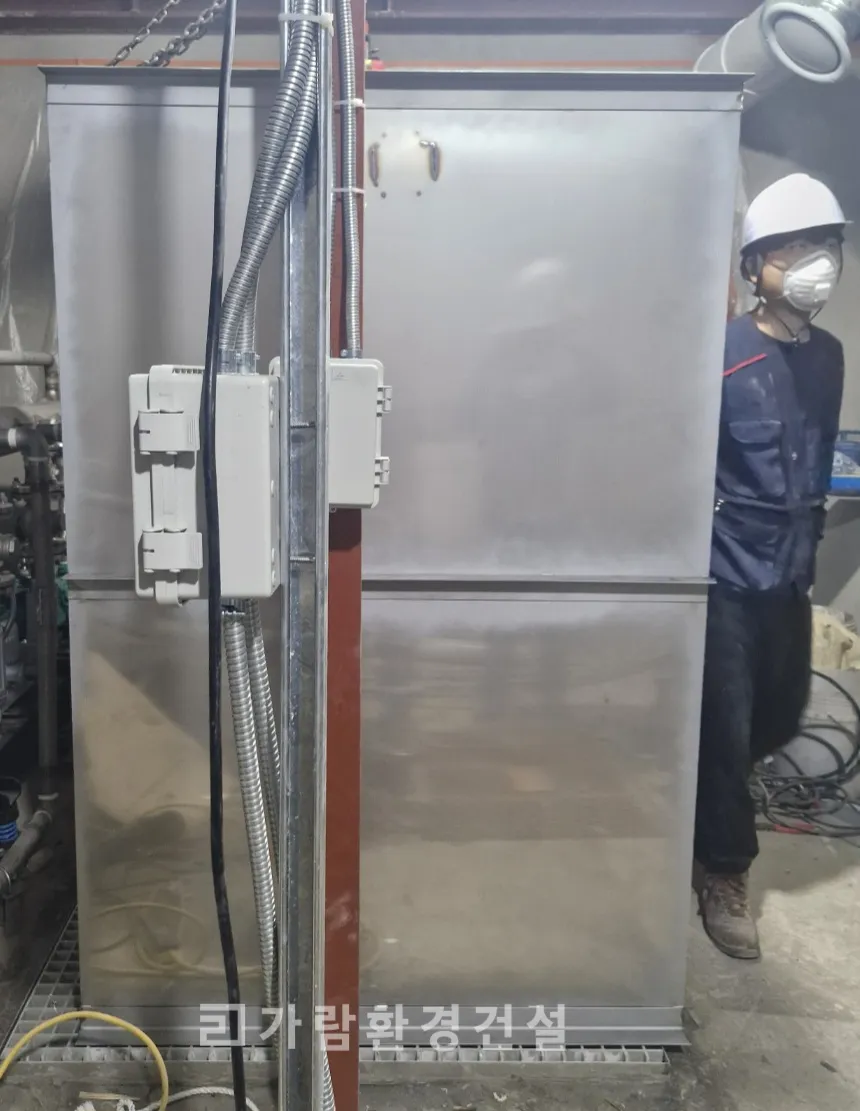

분리막의 내부 자동세정(CIP)을 위한 설비입니다. 약품 또는 청수를 이용해 주기적으로 막을 세척하여 여과 성능을 유지합니다.

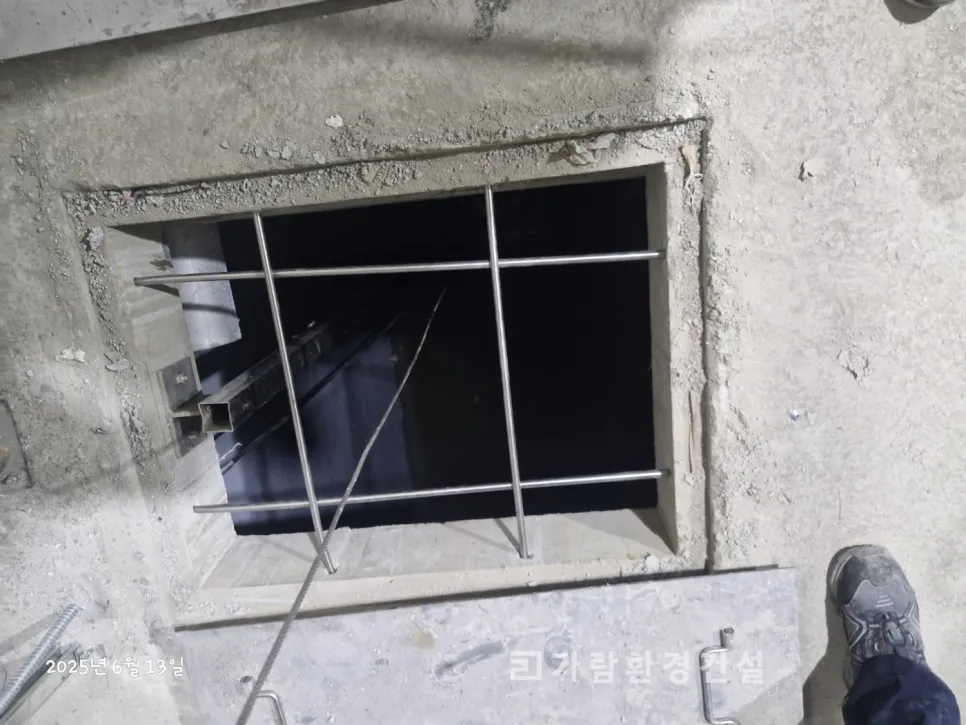

안전망
처리조 상부에 설치된 그레이팅과 안전망으로, 작업자의 추락을 방지하고 안전을 확보합니다.

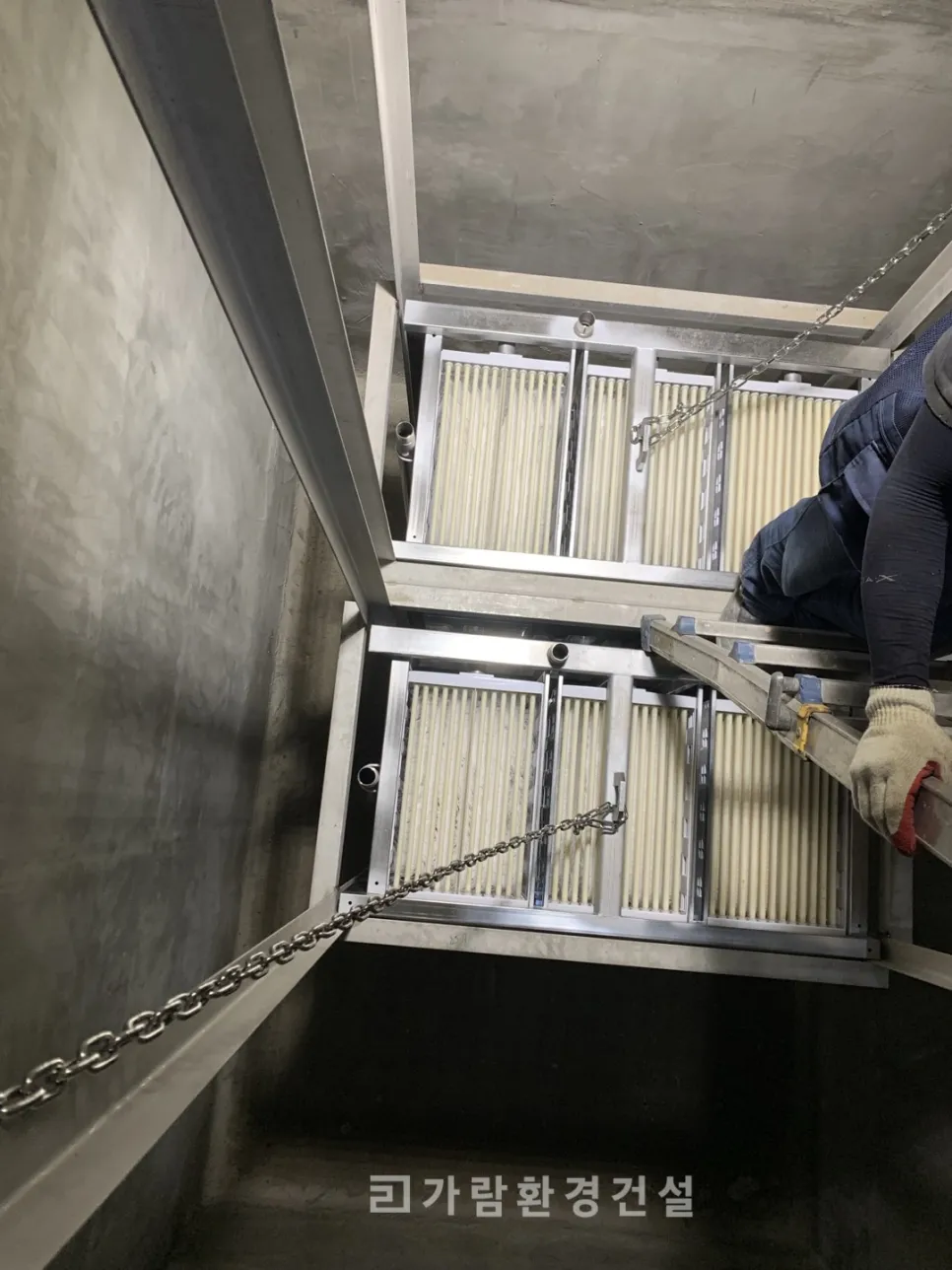

분리막 모듈
MBR 공법의 핵심인 분리막 모듈입니다. 고분자 필터가 슬러지와 처리수를 정밀하게 분리하여 고품질의 방류수를 확보합니다.
저수탱크

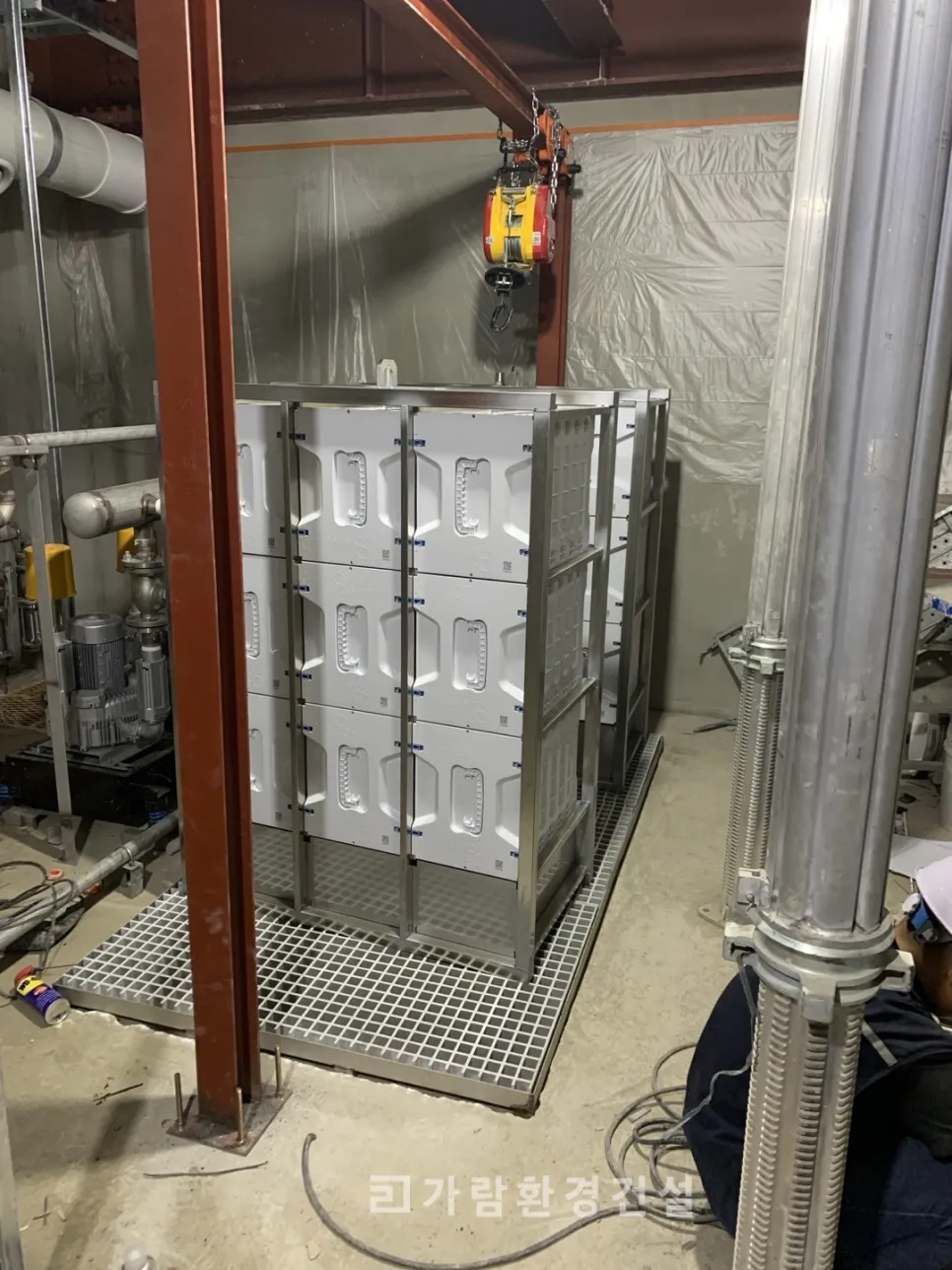

STS 패널형 저수탱크를 호이스트로 설치하는 모습입니다. 처리수 또는 세정수를 저장하는 역할을 합니다.

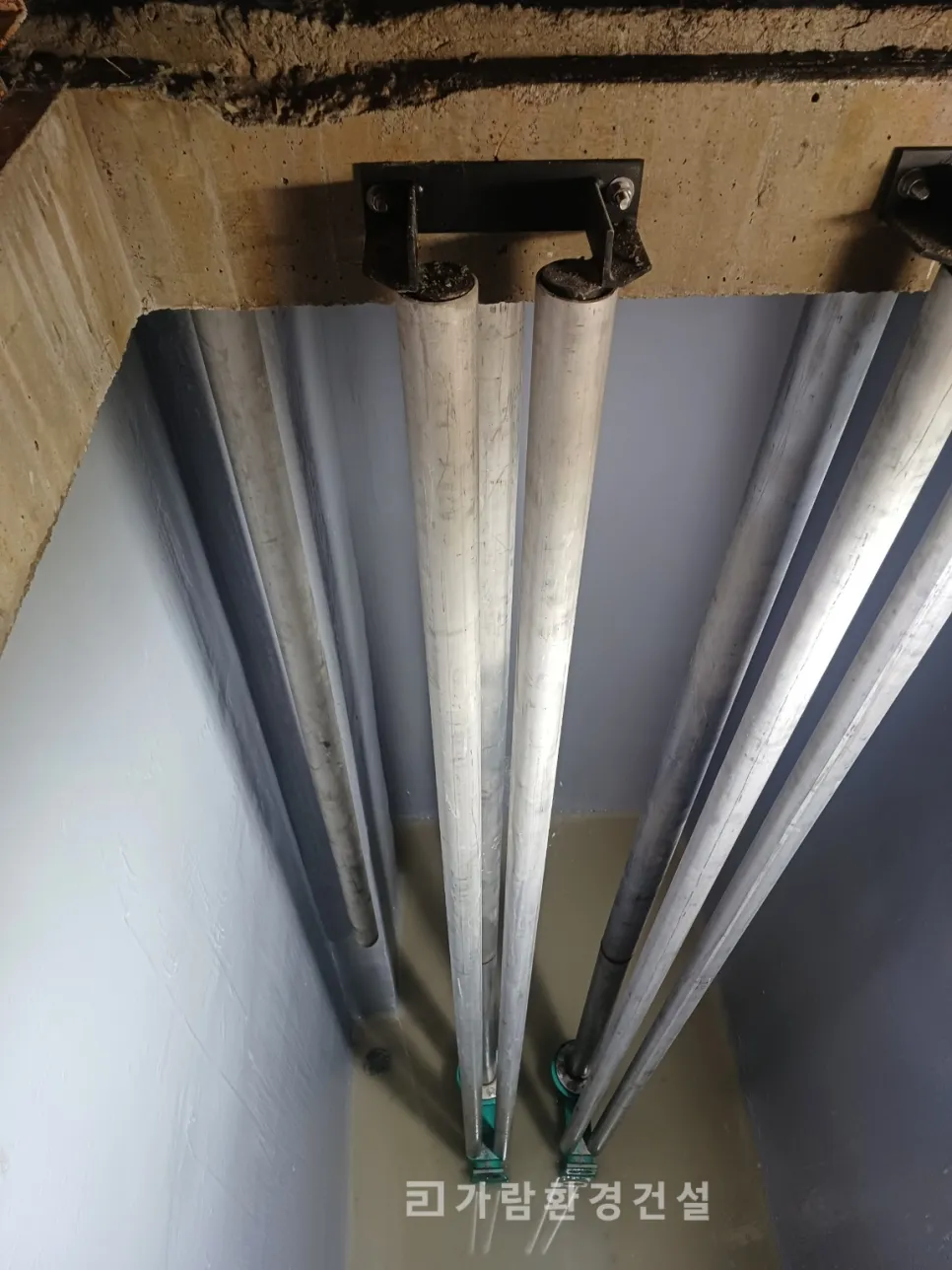

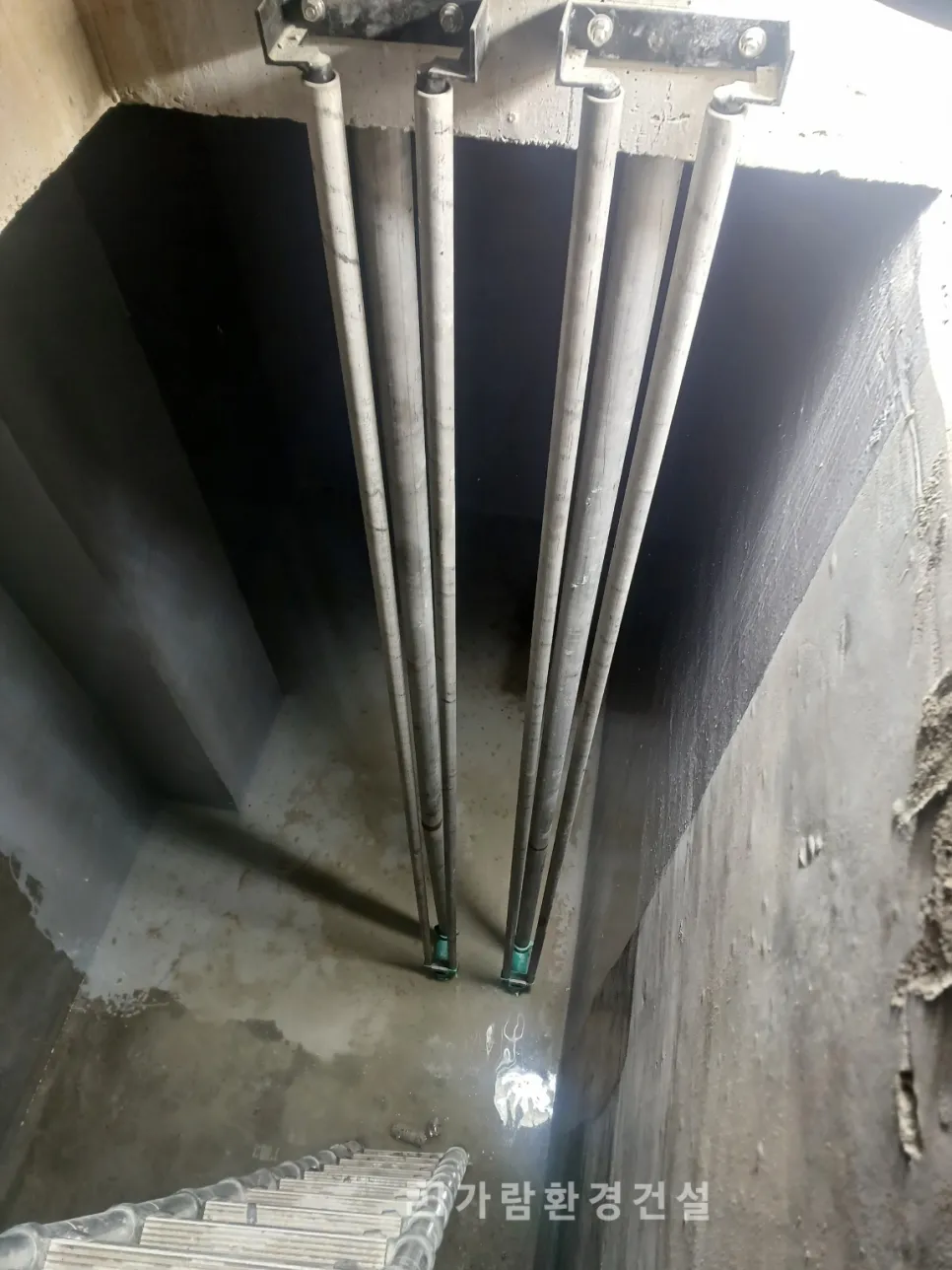

펌프 가이드레일

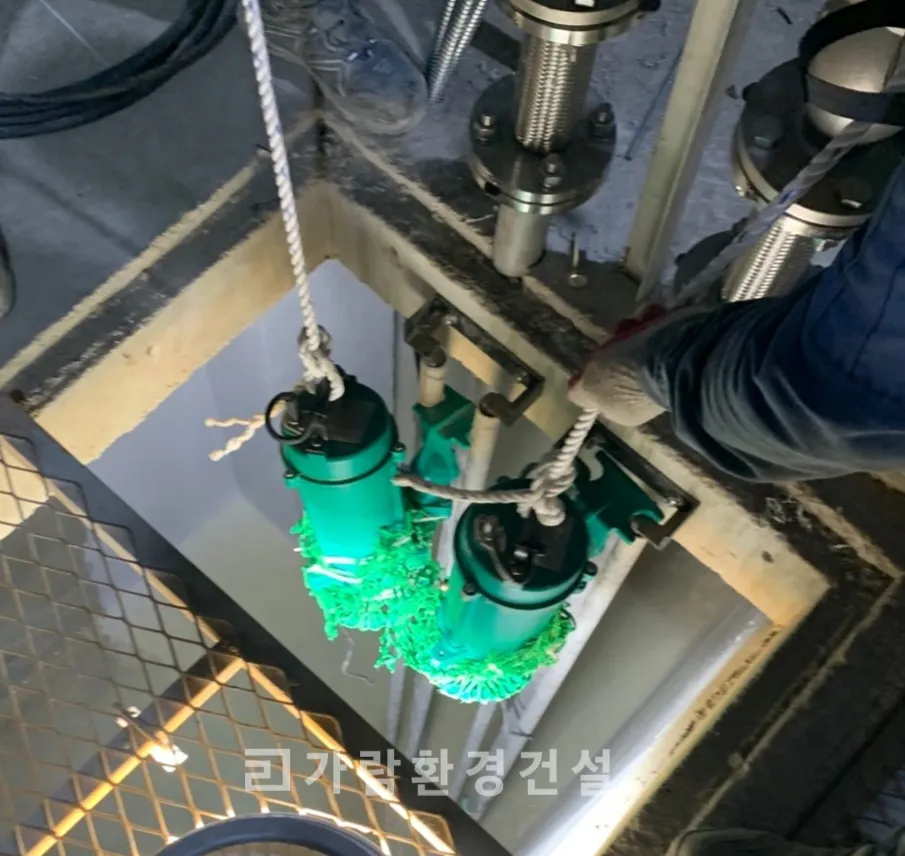

처리조 내부에 설치된 펌프 가이드레일입니다. 수중펌프의 설치와 인양을 안내하고 고정하는 역할을 합니다.

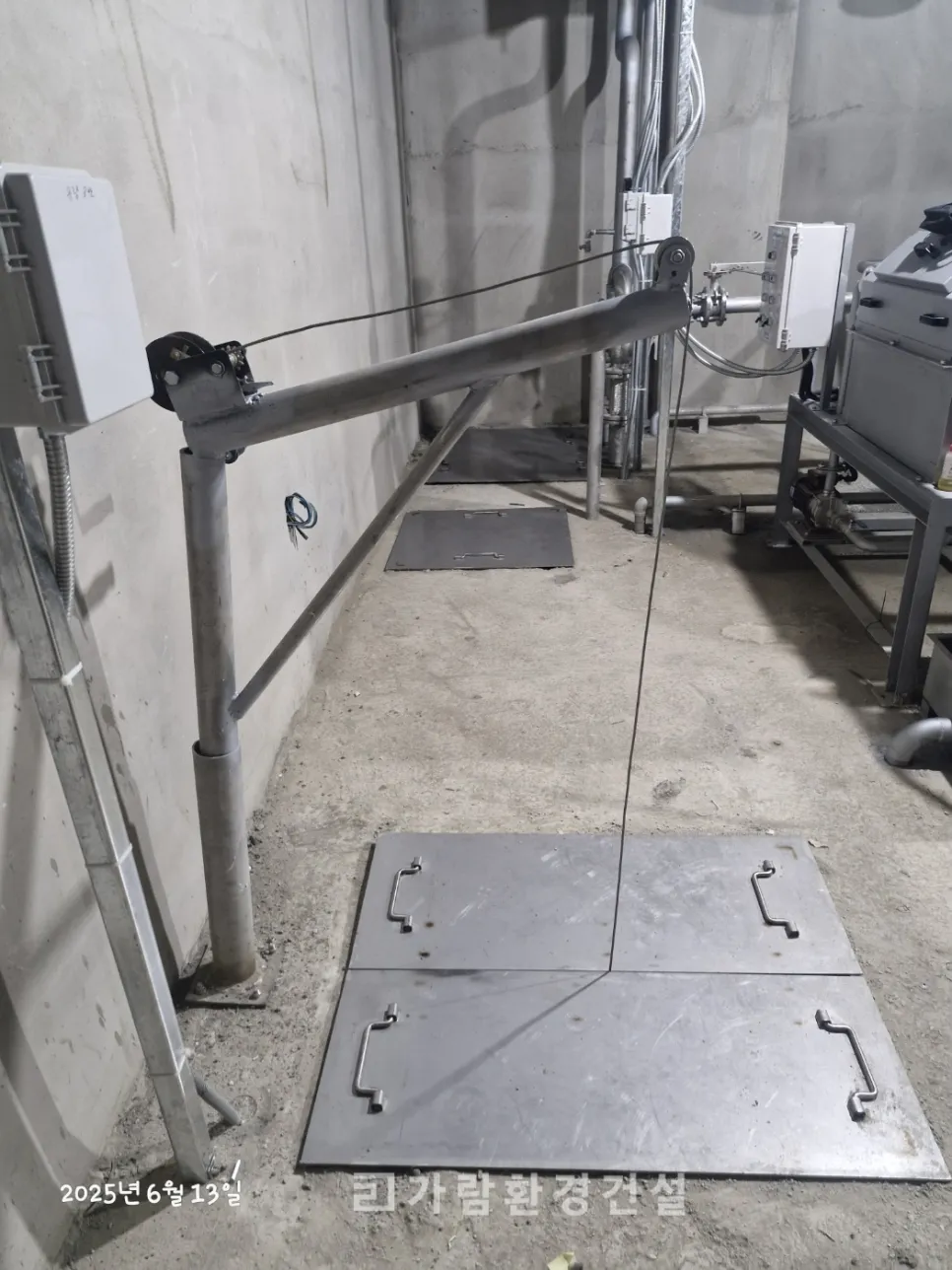

인양장치
처리조 내부 설비의 유지보수를 위한 인양장치와 맨홀 뚜껑입니다.

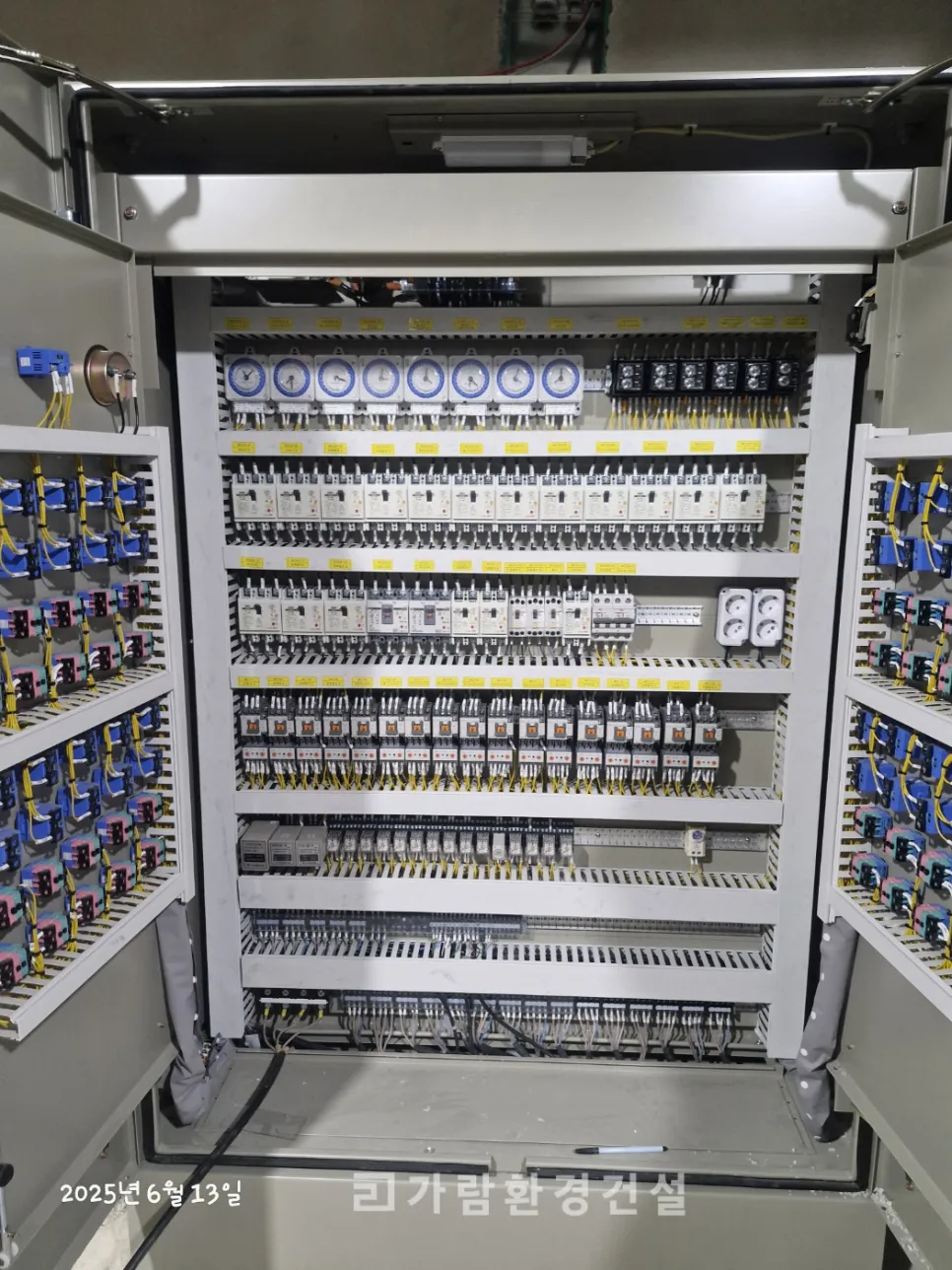

전기판넬 (제어반)

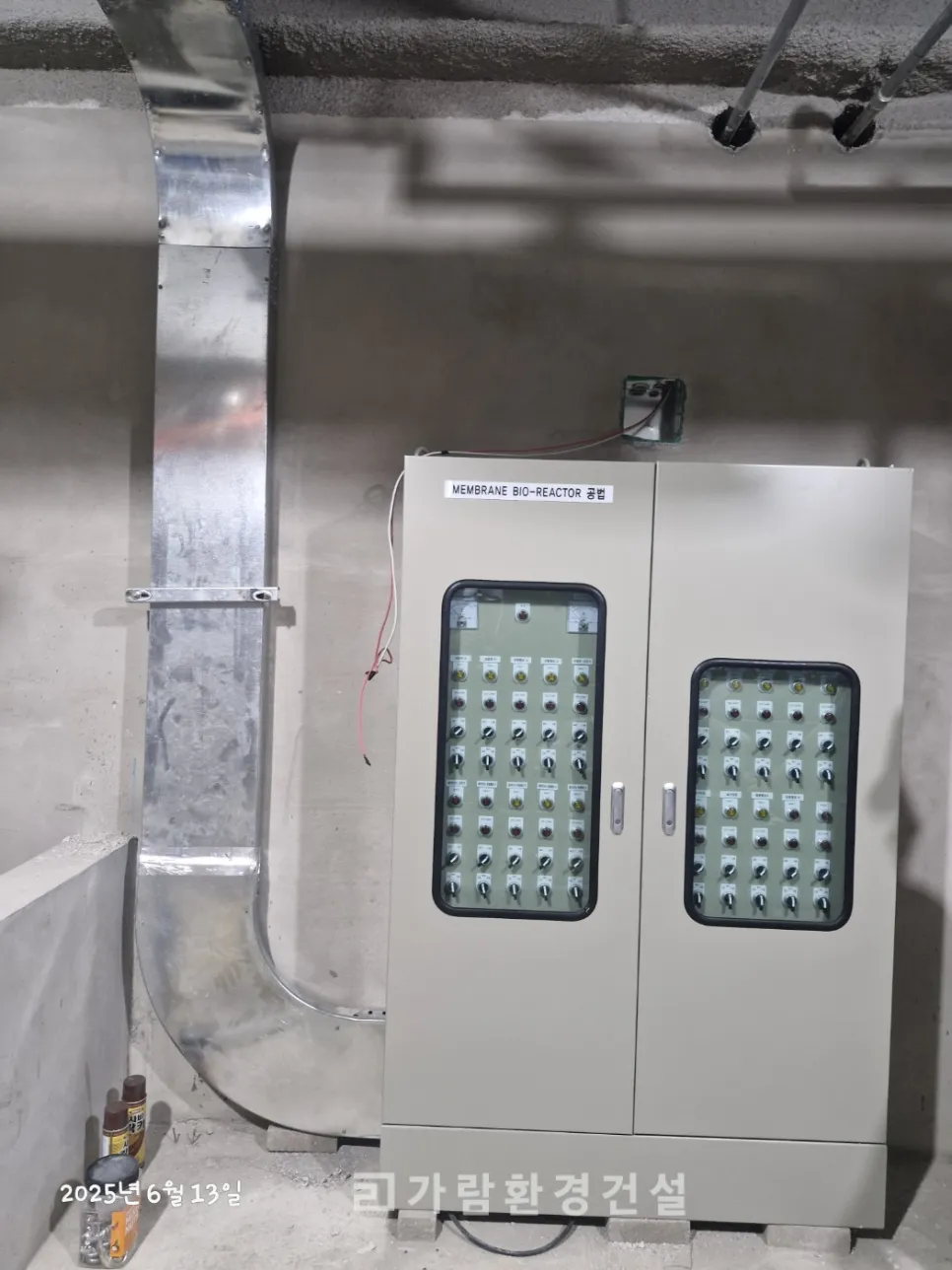

전체 공정을 통제하고 작동 상태를 실시간으로 제어하는 통합제어 시스템입니다. 내부 회로와 외부 제어부로 구성되어 있습니다.
시설 전경

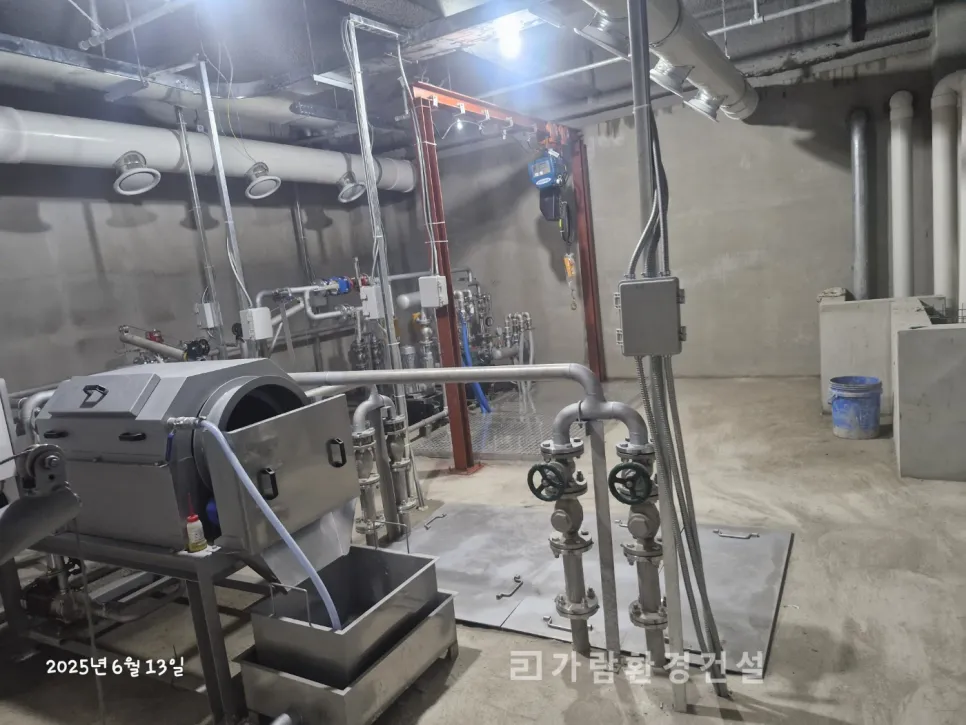

드럼스크린, 배관, 호이스트 등 오수처리시설의 전체 모습입니다.
