충청남도 홍성군 홍북읍 청사에 MBR공법을 적용하여 정화조 오수처리시설을 시공한 현장입니다. 전처리 설비부터 생물학적 처리, 분리막, 방류, 전기제어까지 전 공정을 일괄 시공하였습니다.

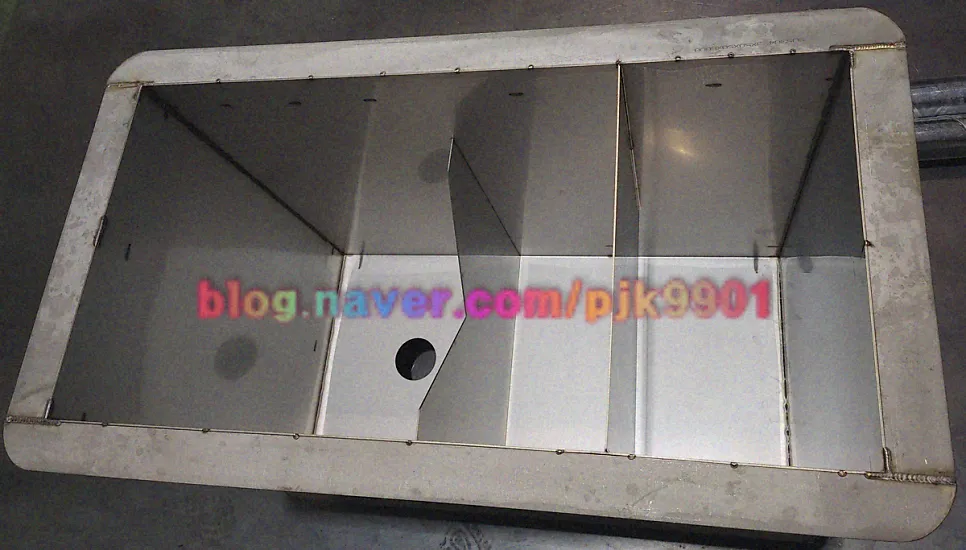

계량조
유입 오수의 유량을 측정하고 조절하기 위한 계량조 설치 전 모습입니다. 후단 처리 공정에 안정적인 유량을 공급하기 위한 설비입니다.

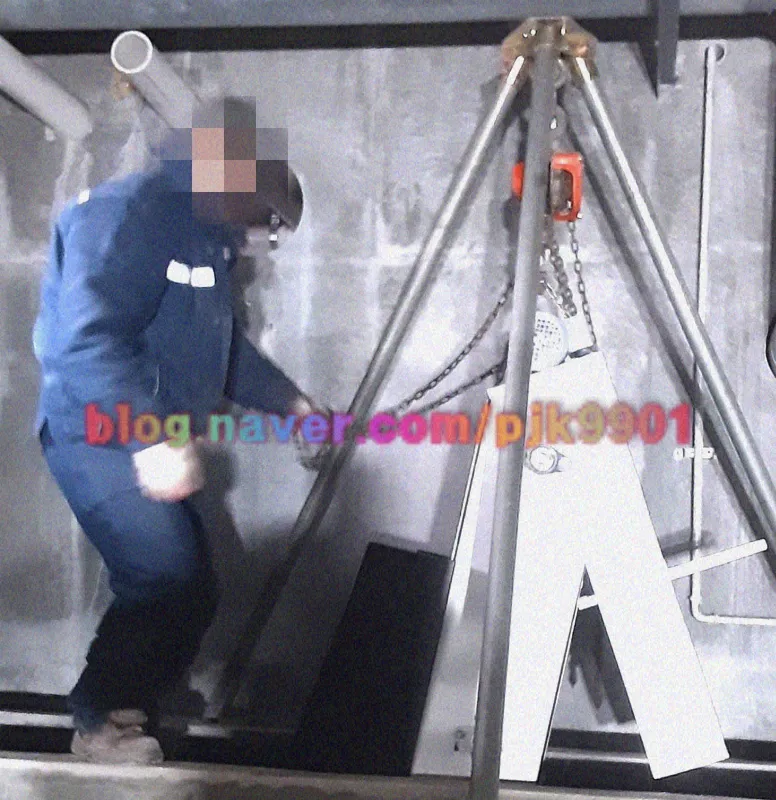

오토바스크린 및 드럼스크린

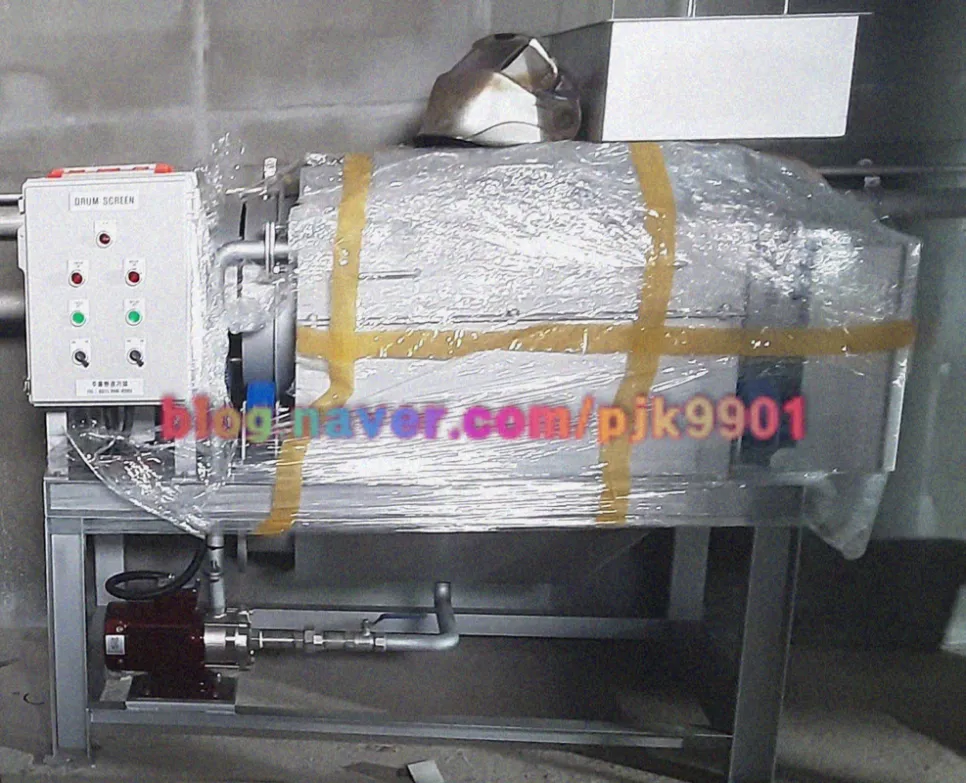

유입수에 포함된 대형 협잡물을 걸러내는 오토바스크린과 미세 이물질을 추가로 제거하는 드럼스크린입니다. 2단계 전처리로 후단 설비의 부하를 줄이고 막힘 사고를 예방합니다.

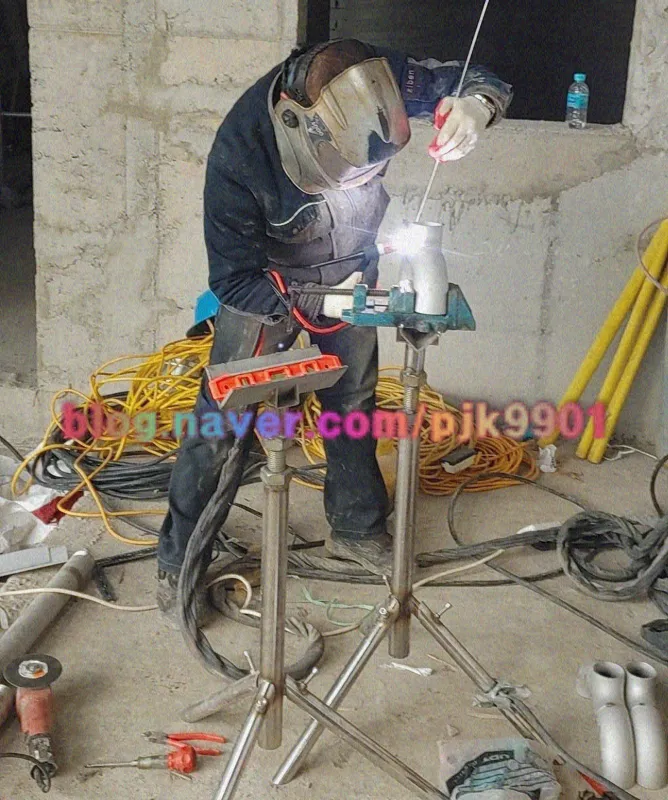

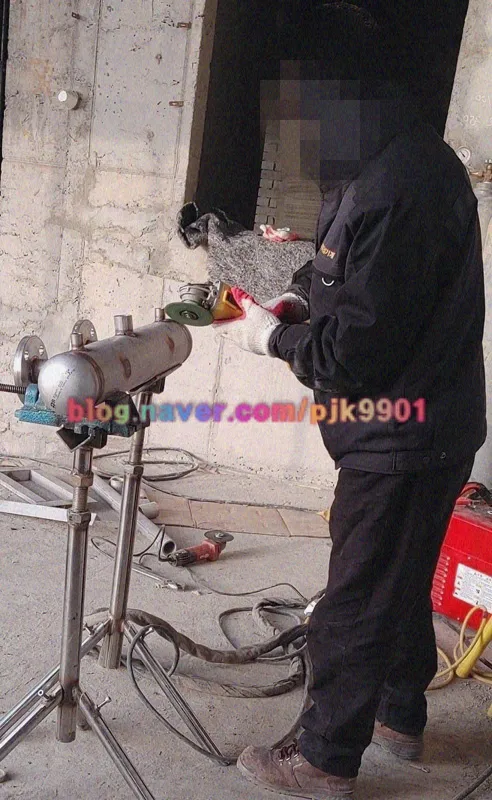

배관 및 파이프

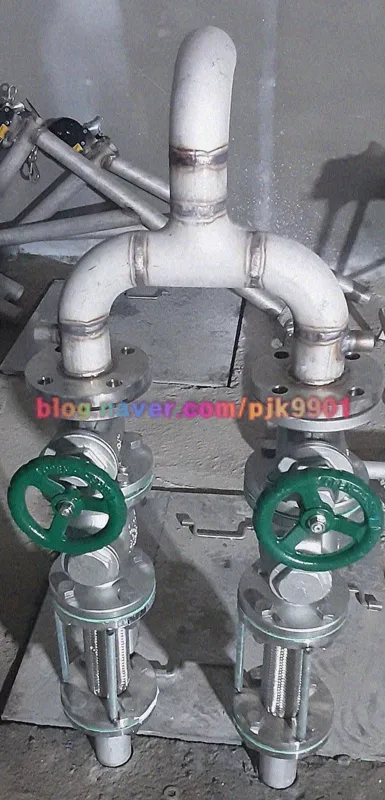

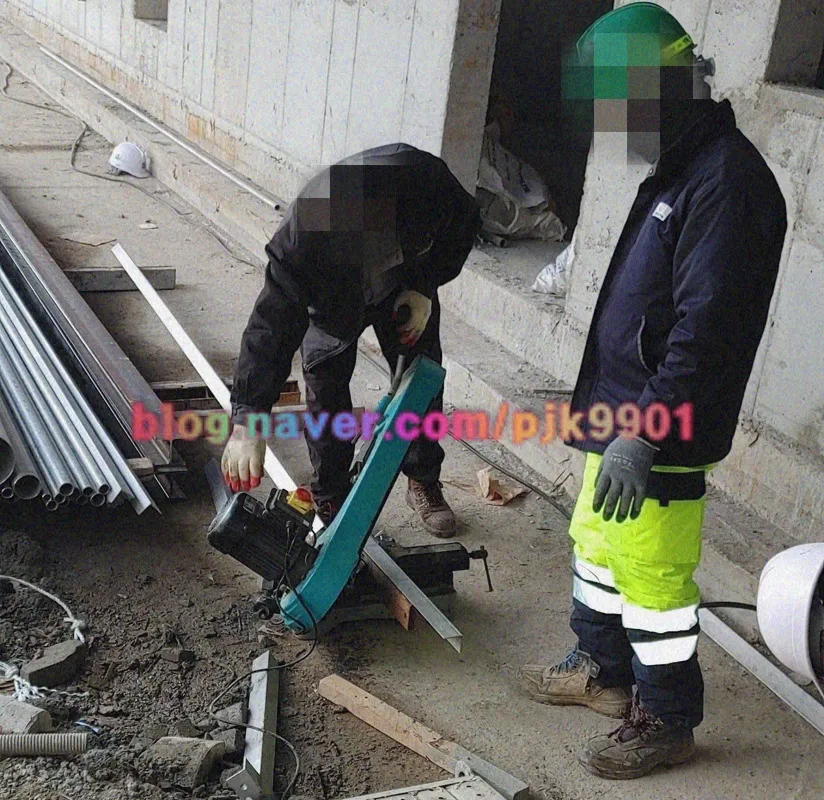

각 공정 간 오수 이송을 위한 배관 용접, 파이프 절단, 헤더 제작 작업입니다. 현장에서 직접 가공하여 설비에 맞춤 시공하였습니다.

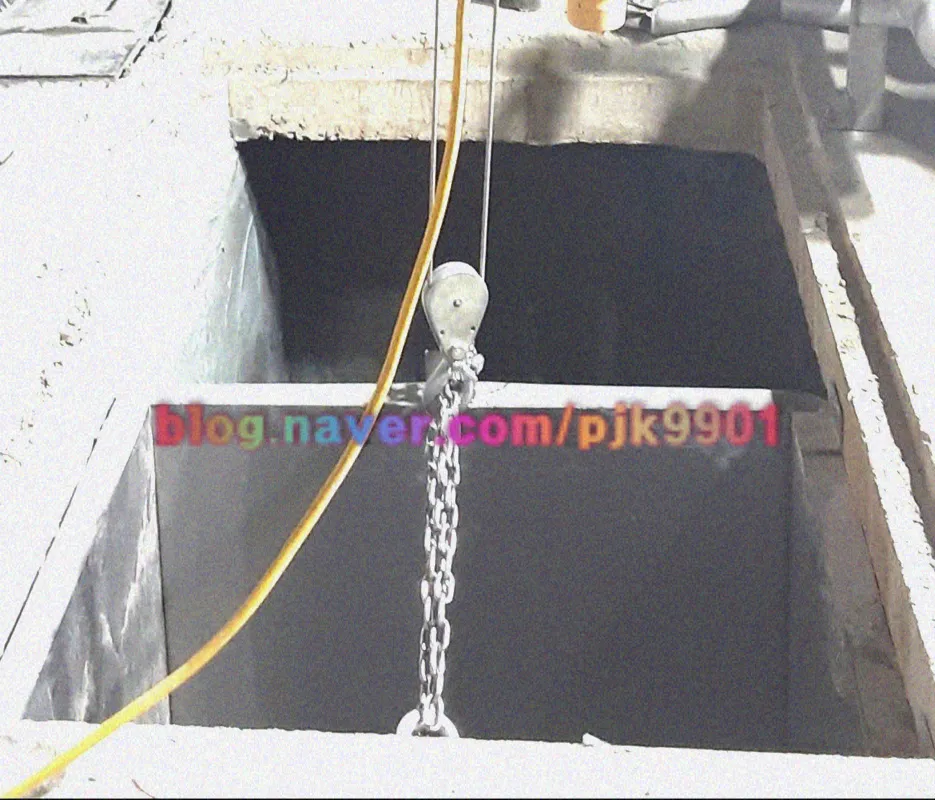

세정탱크
분리막의 주기적 세정을 위한 세정탱크입니다. 약품을 이용한 자동세정으로 막의 여과 성능을 유지합니다.

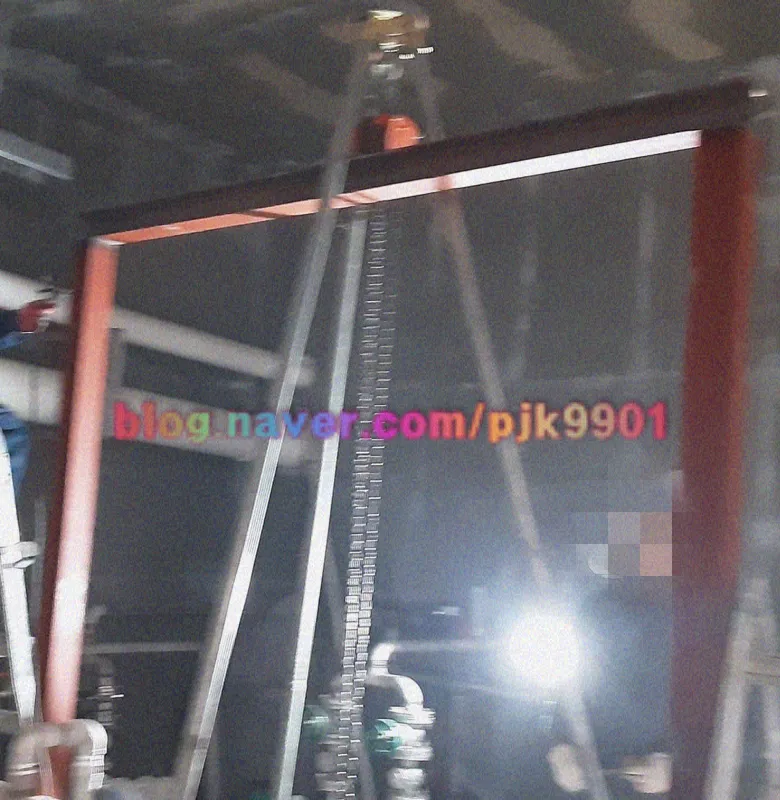

호이스트 빔
분리막 모듈과 수중장비의 인양을 위한 호이스트 빔입니다. 무거운 설비를 안전하게 들어올려 점검과 교체 작업의 효율을 높입니다.

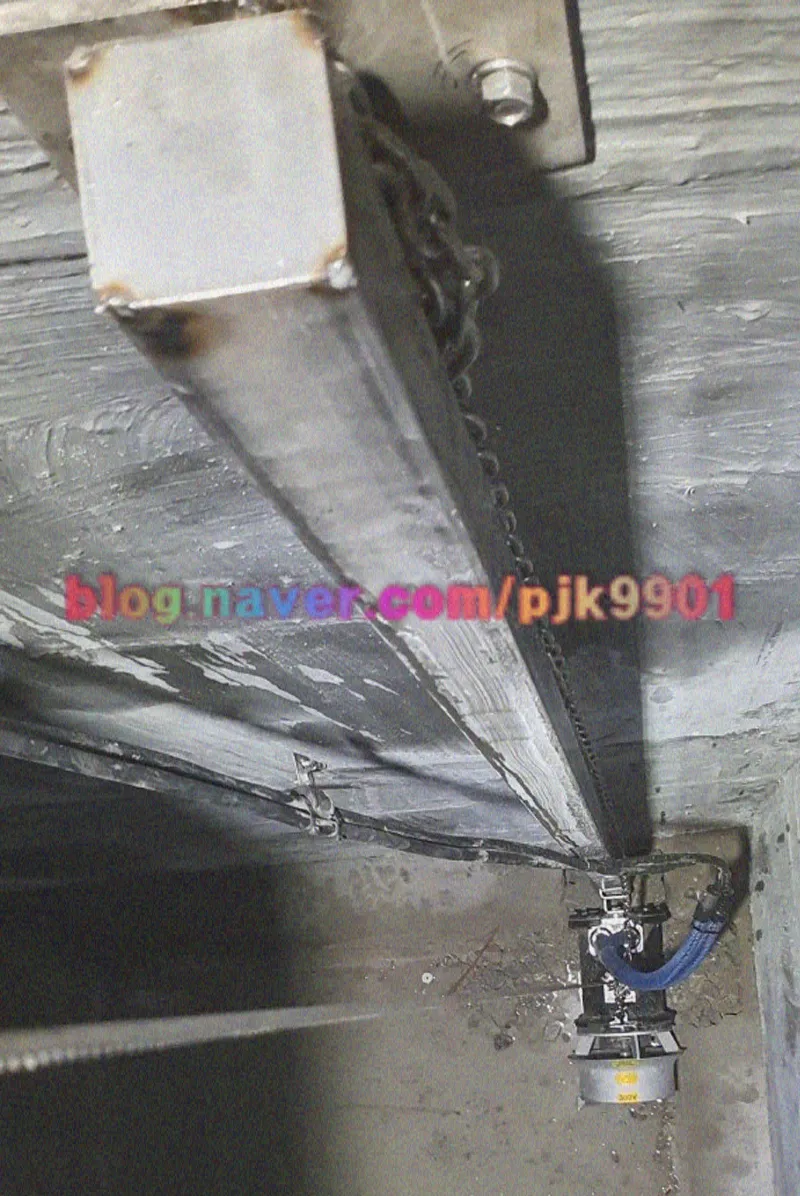

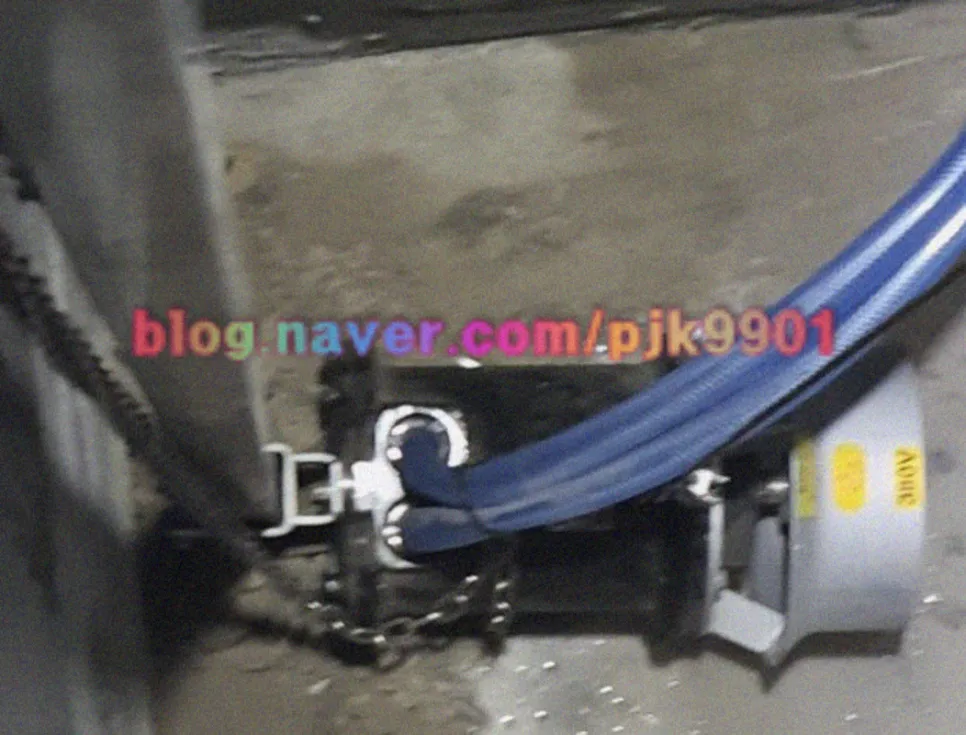

교반기

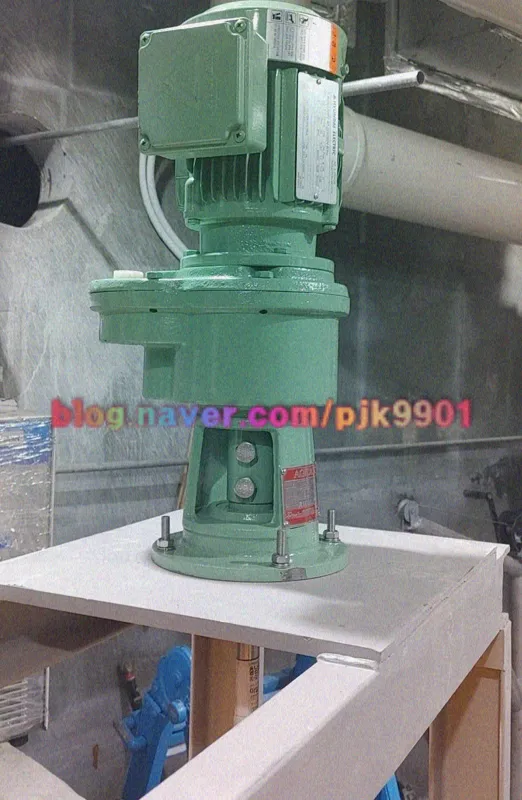

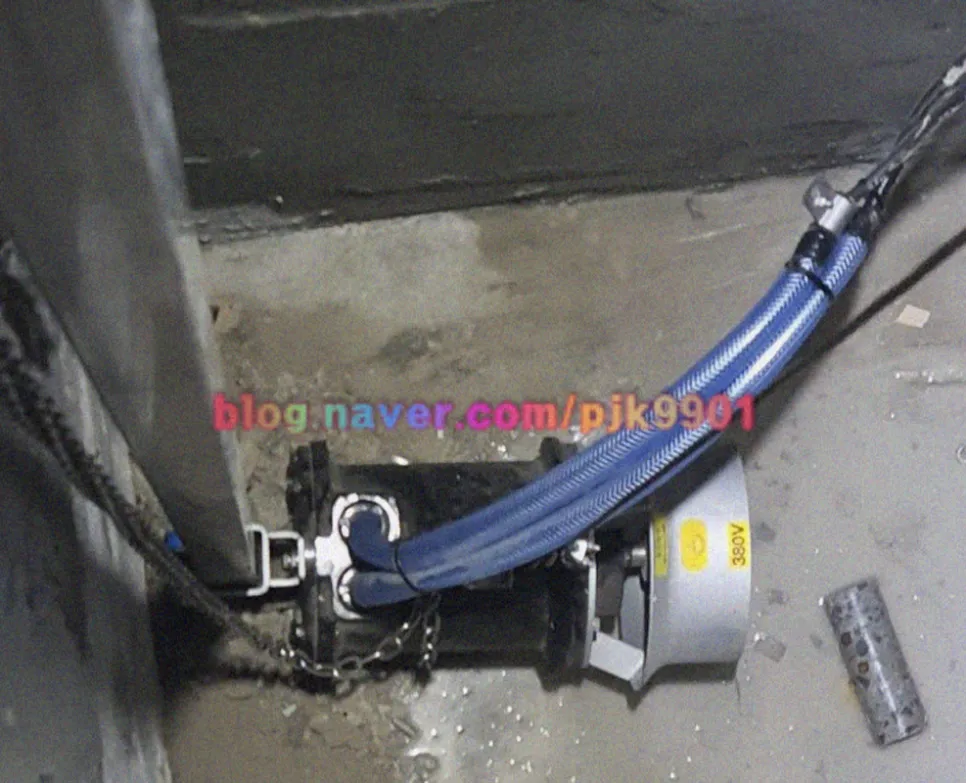

유량조, 혐기조, 무산소조 각각에 설치된 교반기입니다. 각 처리조의 특성에 맞는 교반 속도로 오수와 활성슬러지를 균일하게 혼합합니다.

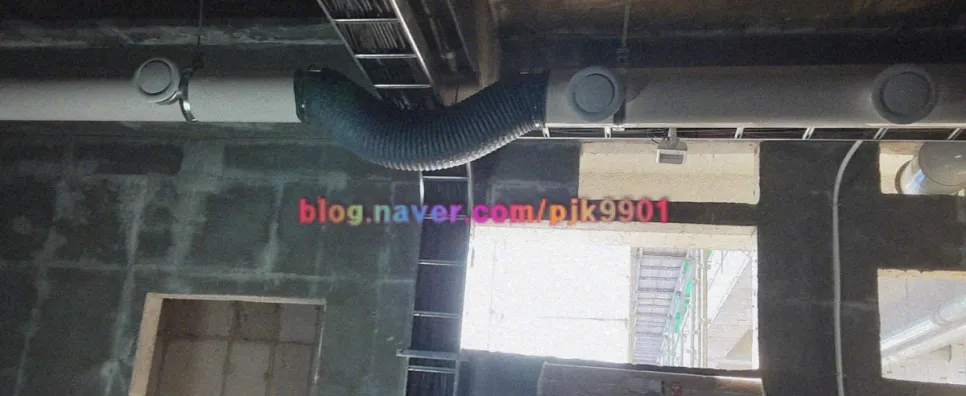

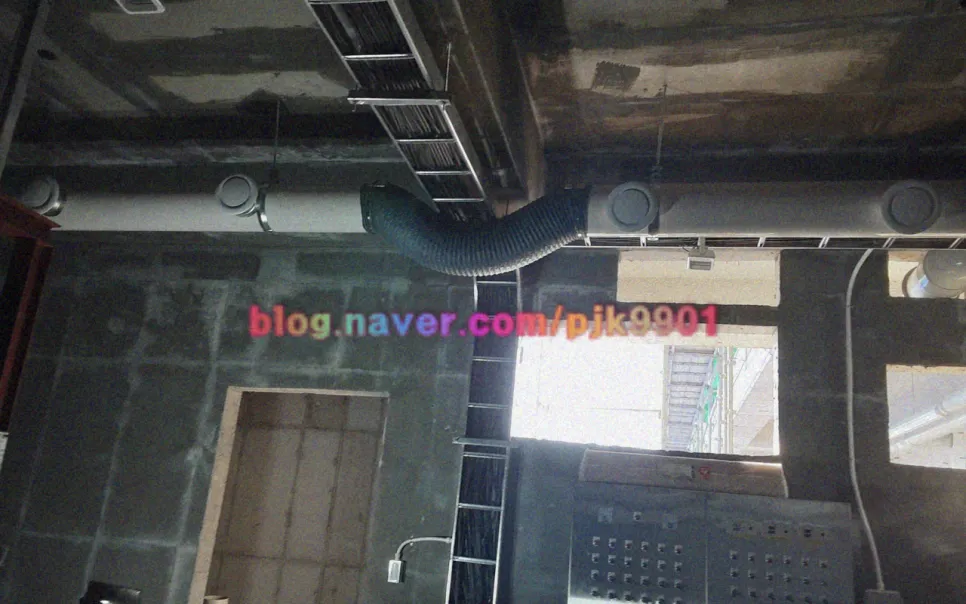

급배기 설비

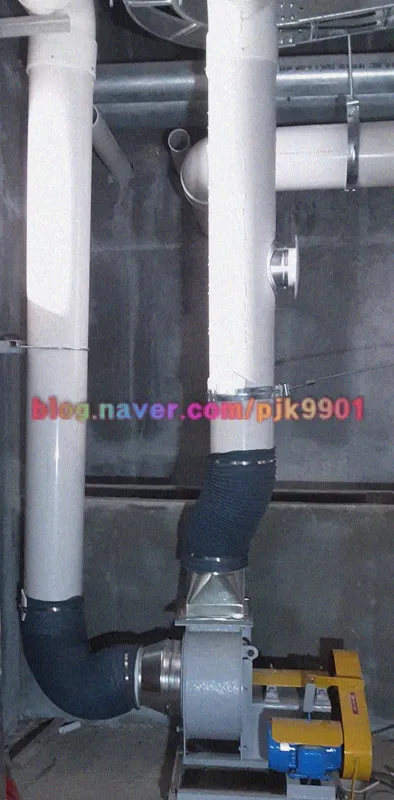

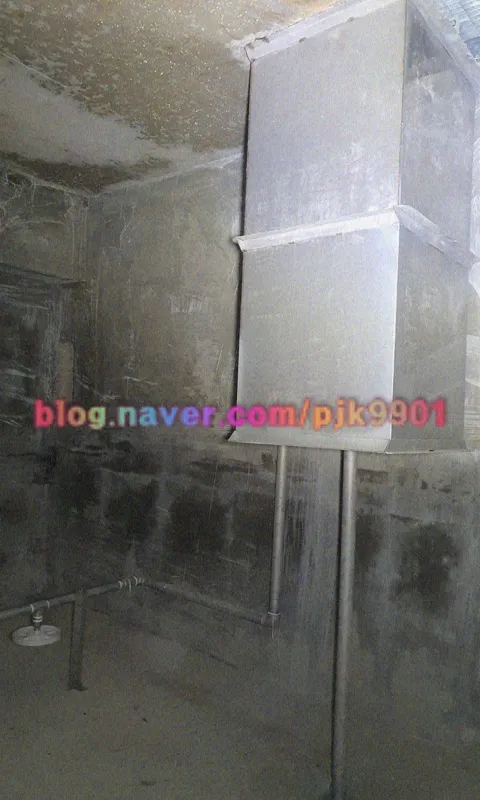

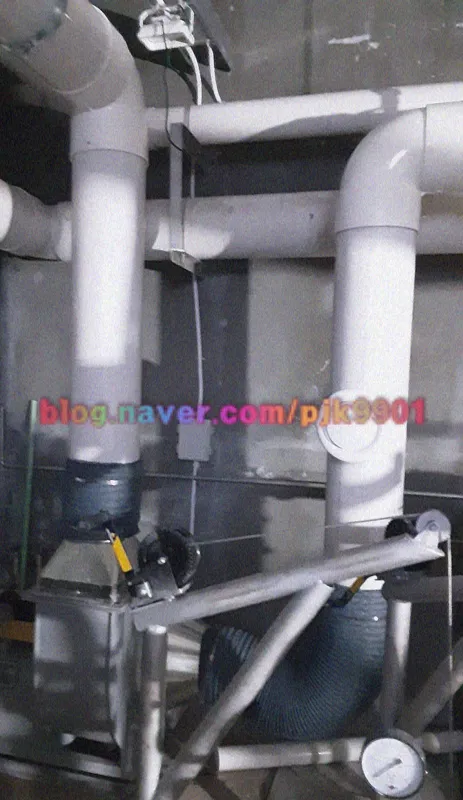

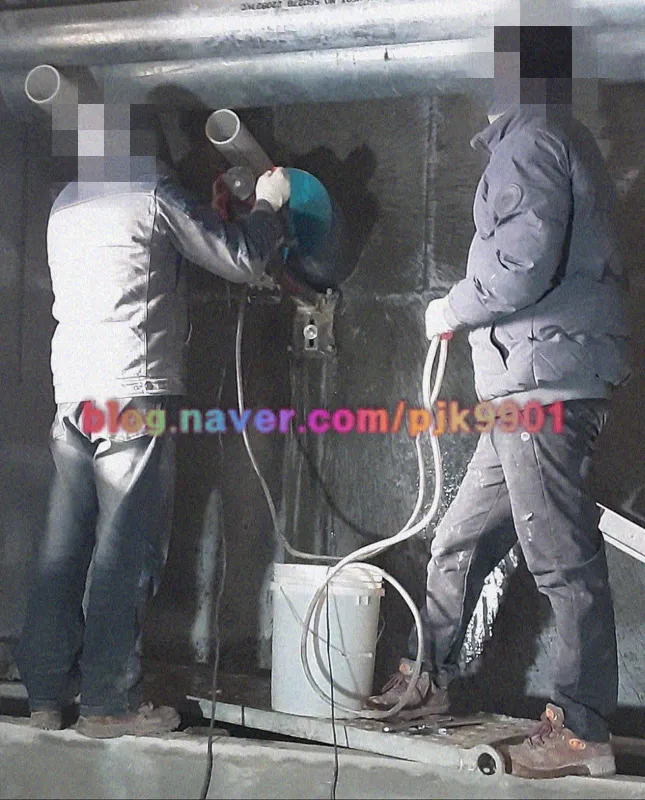

밀폐된 처리시설 내부의 환기를 담당하는 급배기 시스템입니다. 급기 덕트와 휀이 외부 공기를 유입하고, 배기 덕트와 휀이 오염된 공기를 배출합니다.

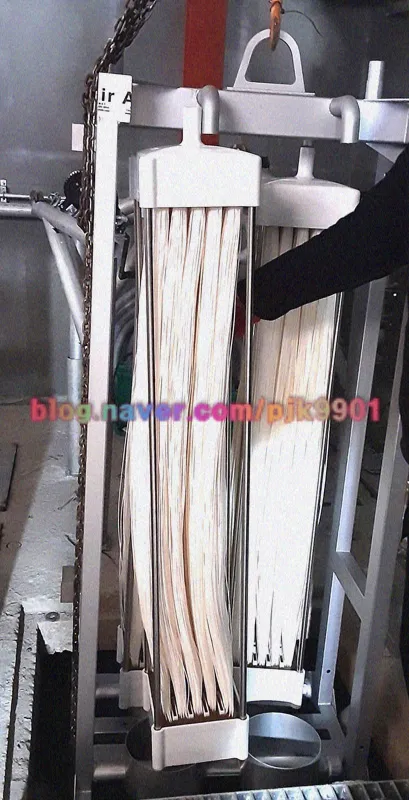

분리막 모듈

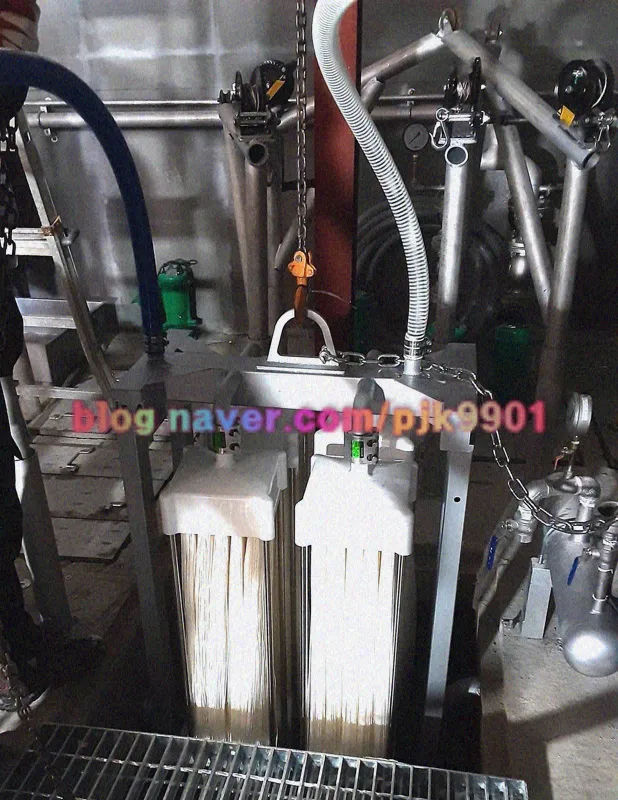

MBR 공법의 핵심인 분리막 모듈을 설치하였습니다. 정밀하게 조립된 분리막이 슬러지와 처리수를 분리하여 고품질의 방류수를 확보합니다.

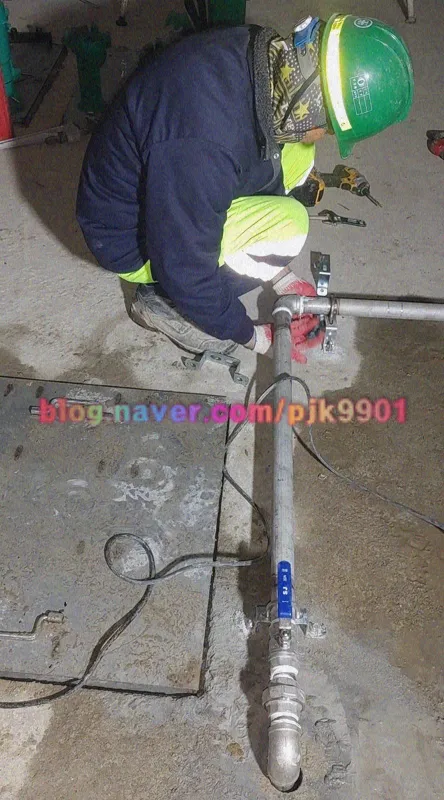

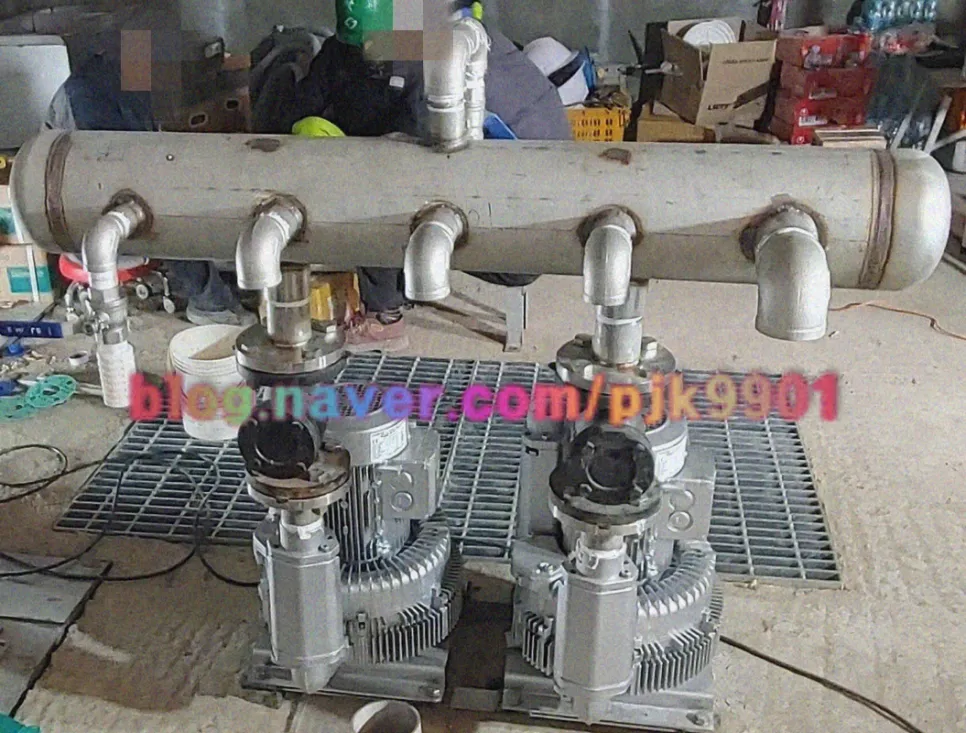

브로워 및 산기관
호기조와 분리막조에 공기를 공급하는 브로워와 산기관 배관입니다. 균일한 공기 분배로 미생물의 활성도를 유지하고 막 오염을 억제합니다.

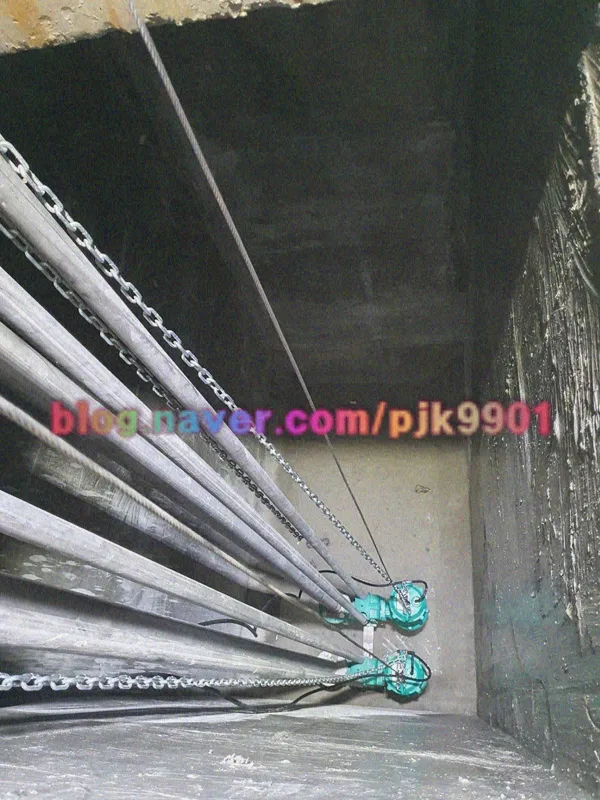

펌프 설비

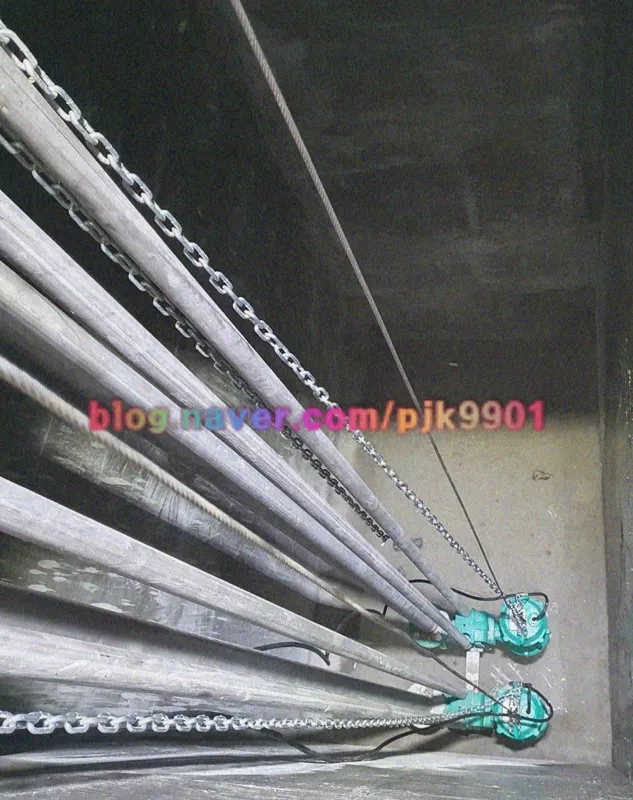

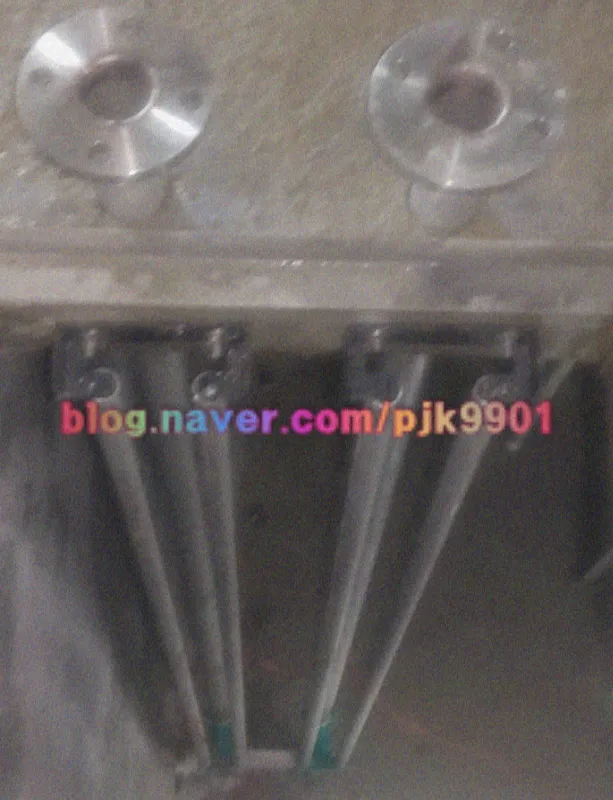

방류펌프, 수중펌프, 탈착장치를 설치하였습니다. 탈착 구조로 시공하여 조 내부에 진입하지 않고도 펌프의 점검과 교체가 가능합니다.

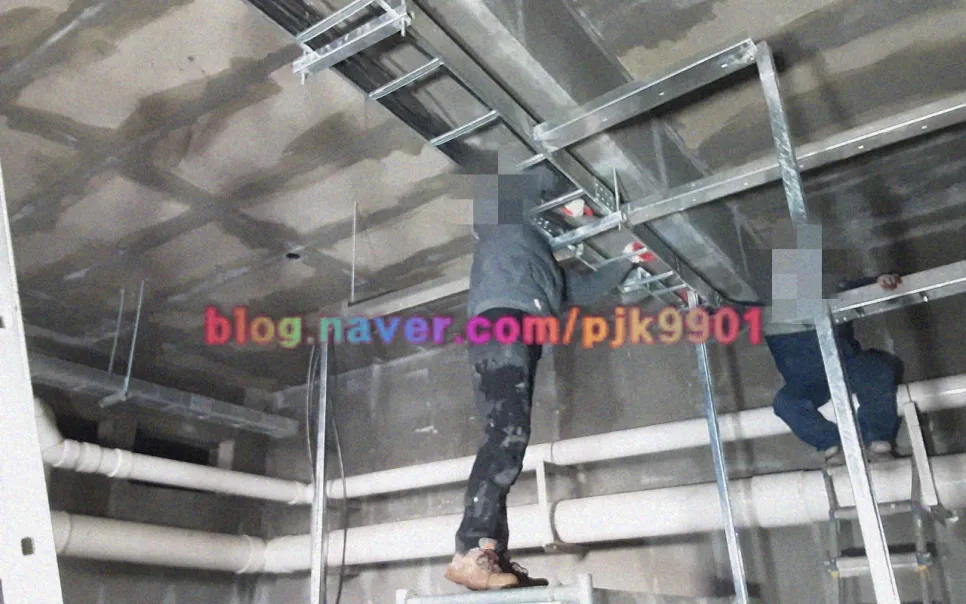

인양대 및 전기선
중량 설비의 인양을 위한 인양대와 전기 배선 작업입니다.

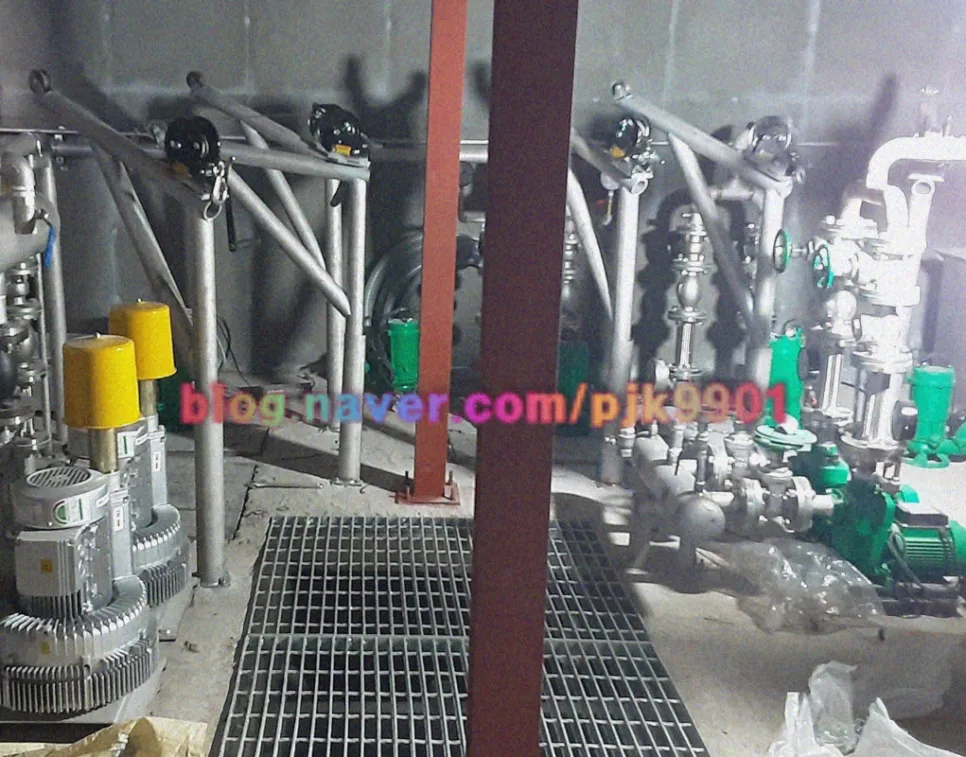

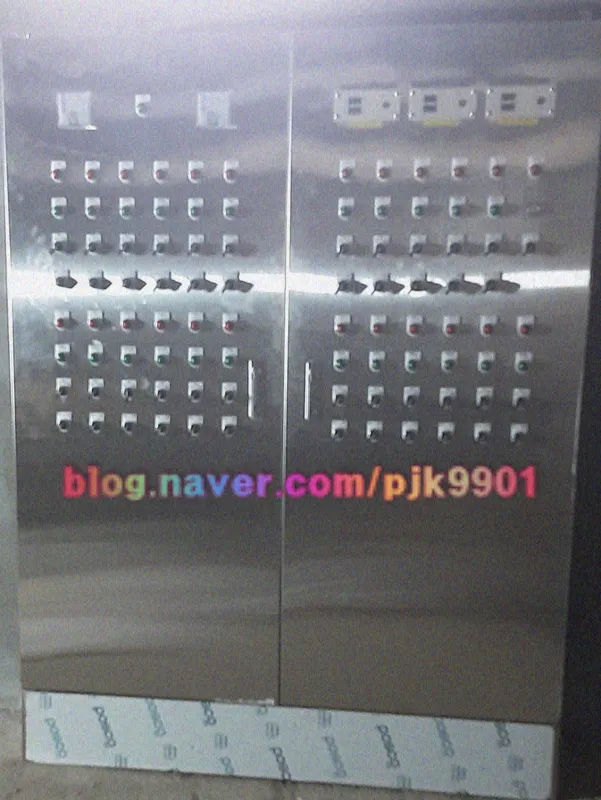

전기판넬 (제어반)
시설 내 모든 장비의 전원 공급과 운전 상태를 통합 관리하는 제어반입니다.

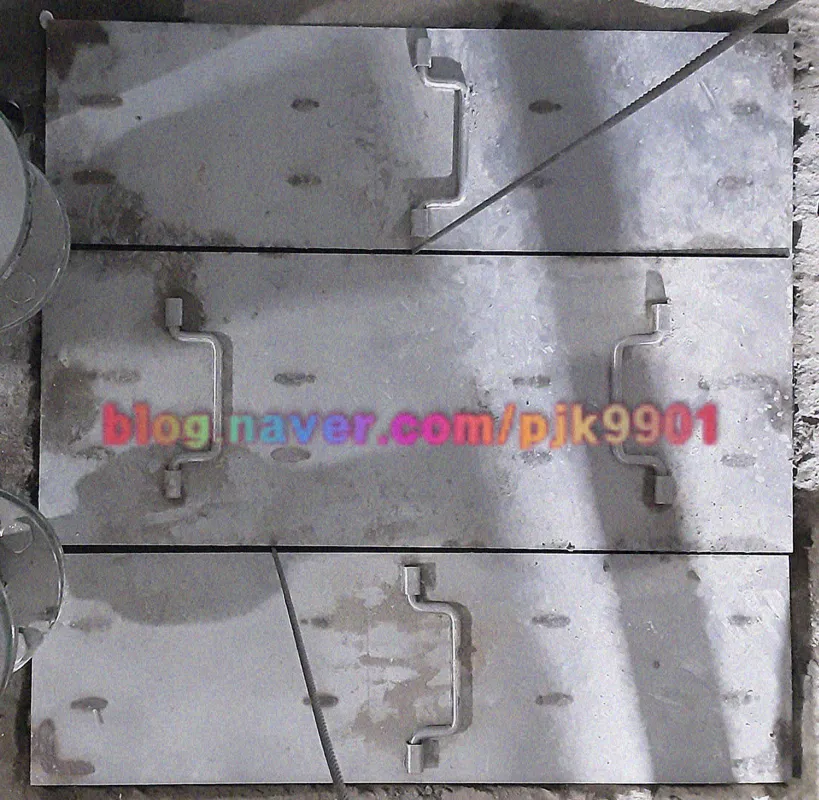

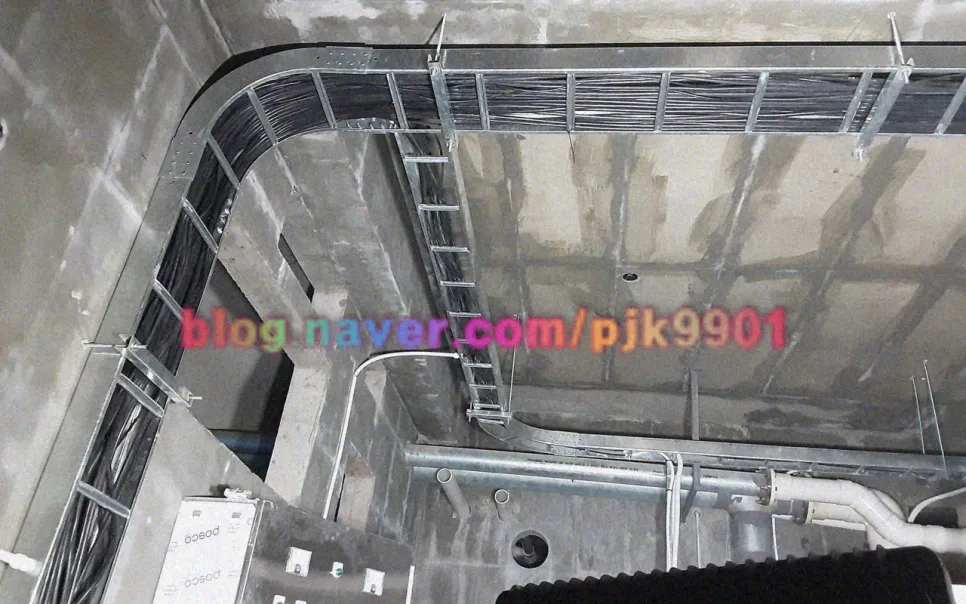

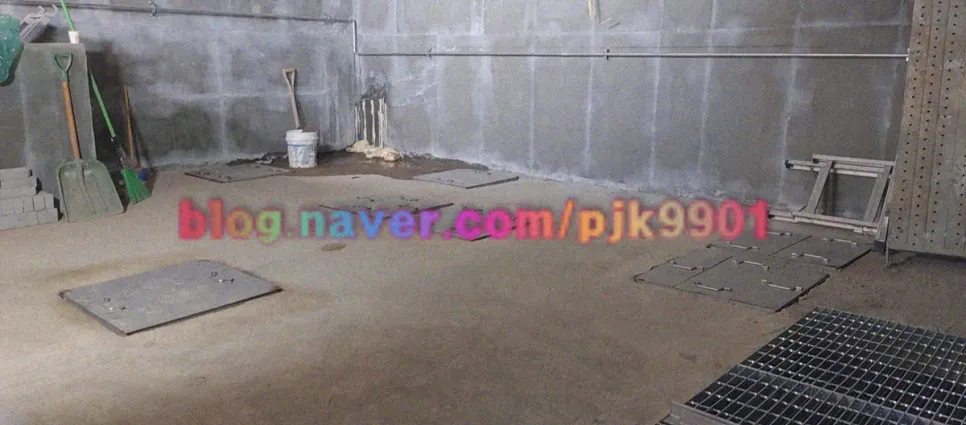

맨홀
지하 처리시설의 점검 및 유지보수를 위한 맨홀입니다. 설치 후 주변을 정리하여 안정적인 구조를 확보하였습니다.

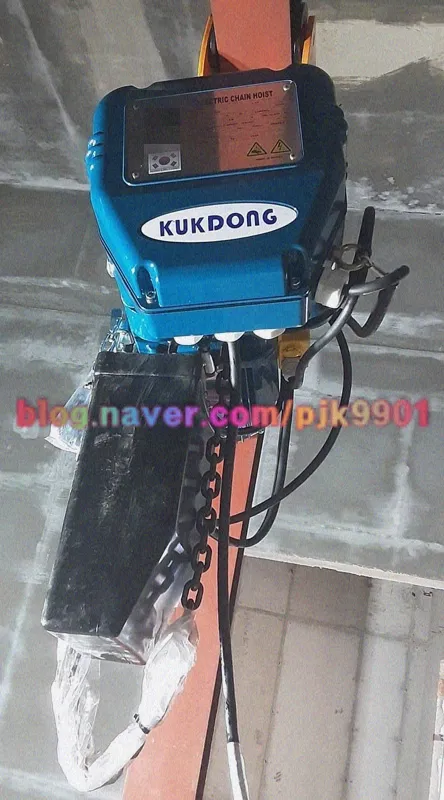

이류관 및 호이스트

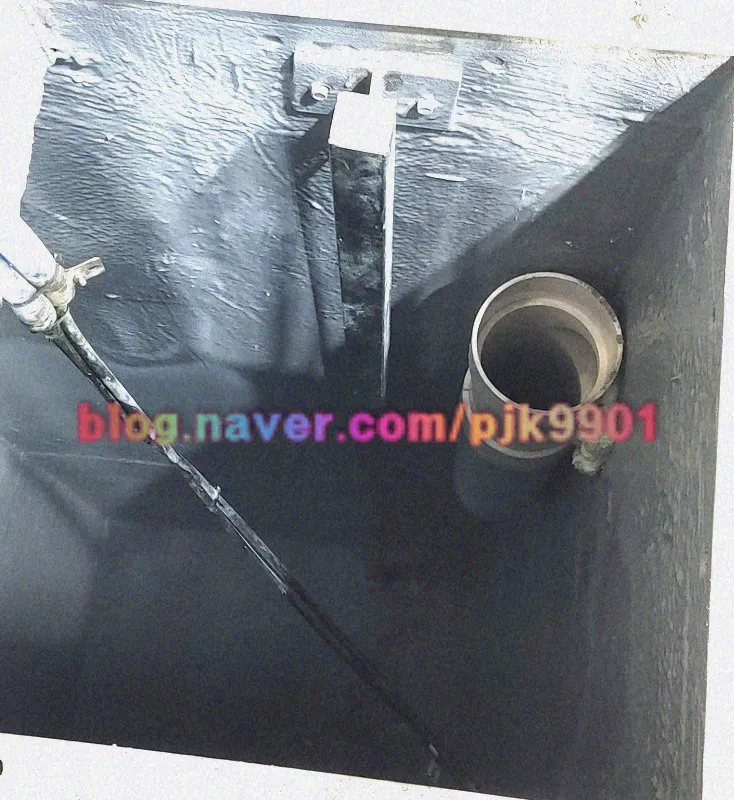

처리조 간 오수를 이송하는 이류관과 설비 인양을 위한 호이스트입니다.

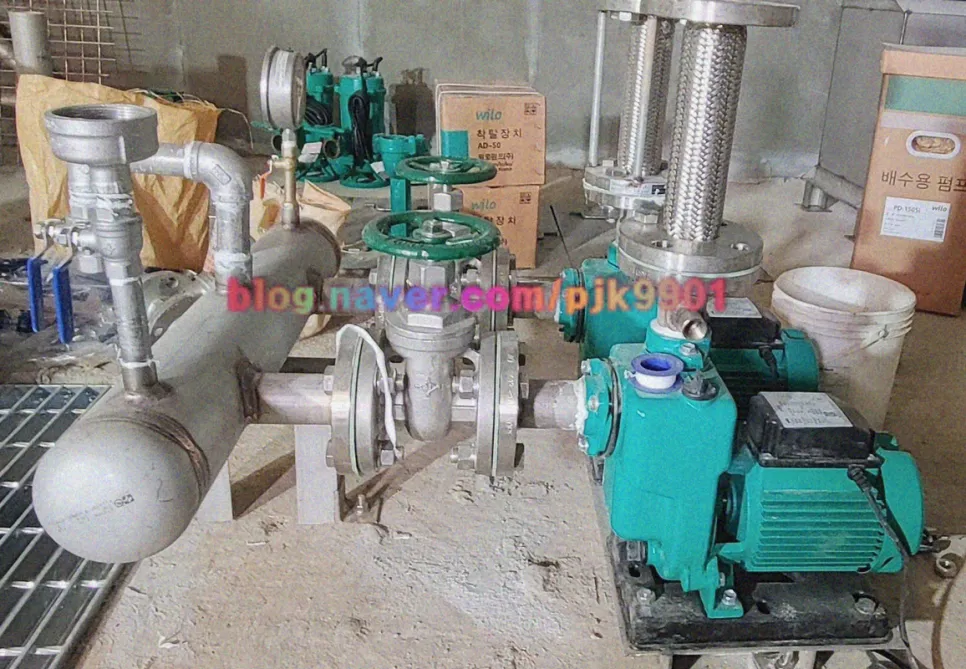

기타 설비

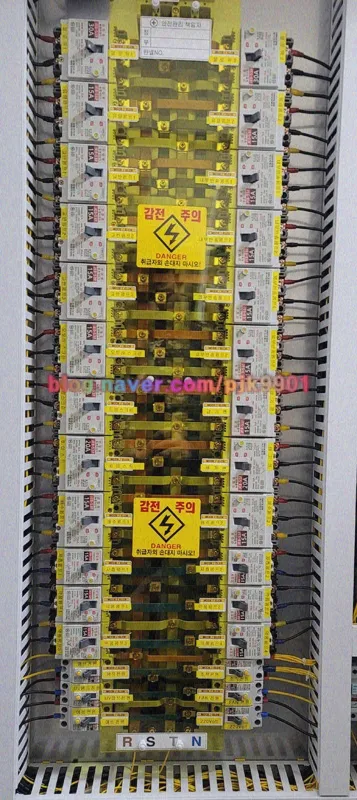

자흡펌프 조립, 차단기, 추가 급기 덕트, 방류펌프 등 보조 설비입니다.

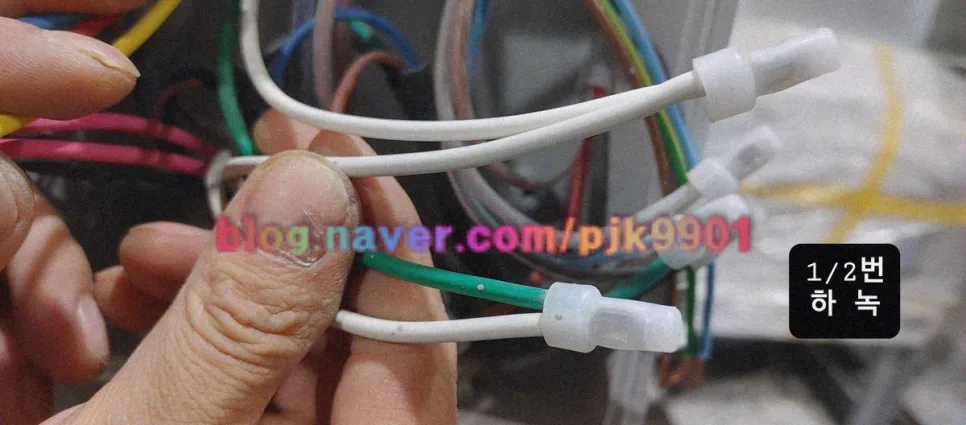

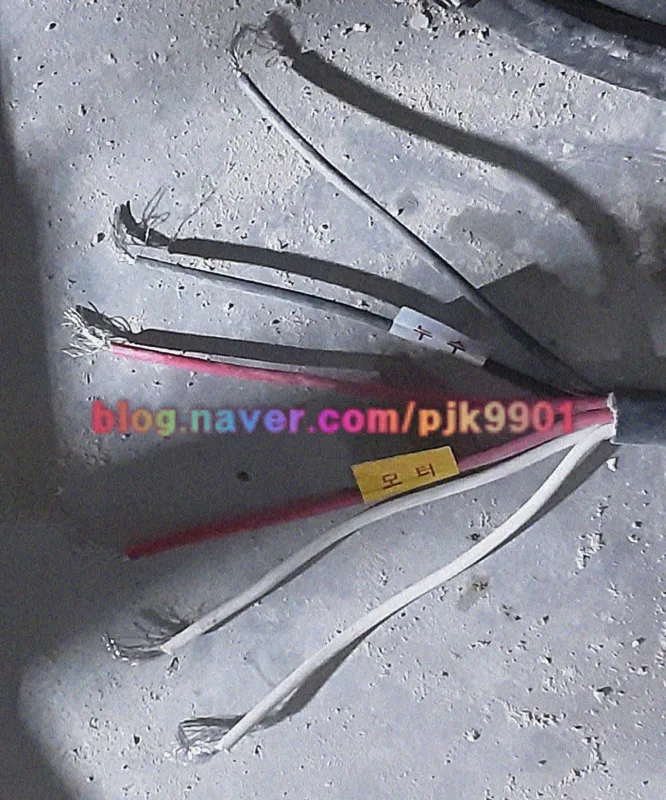

교반기 센서

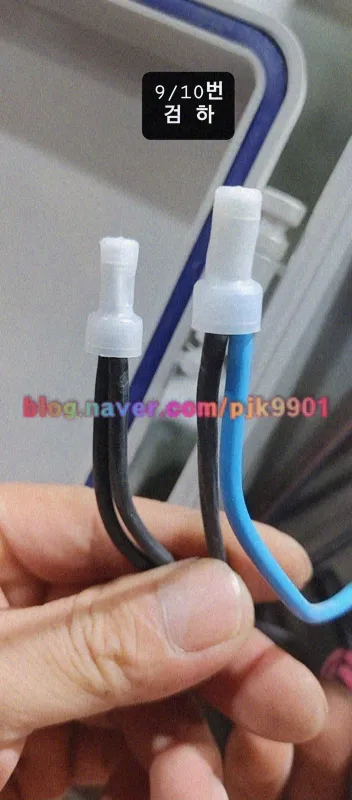

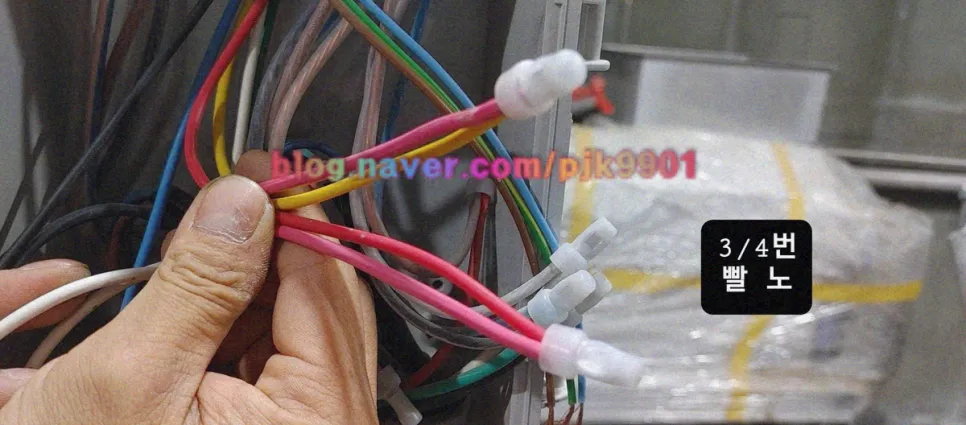

각 교반기에 설치된 센서와 모터 연결선 작업입니다. 센서를 통해 교반 상태를 실시간으로 모니터링할 수 있습니다.
센서 및 전기선 작업

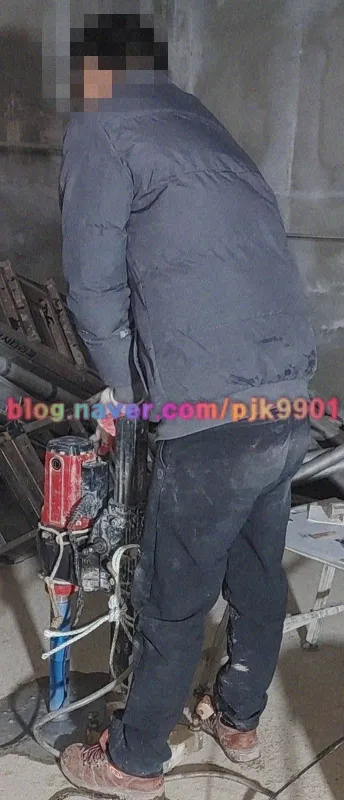

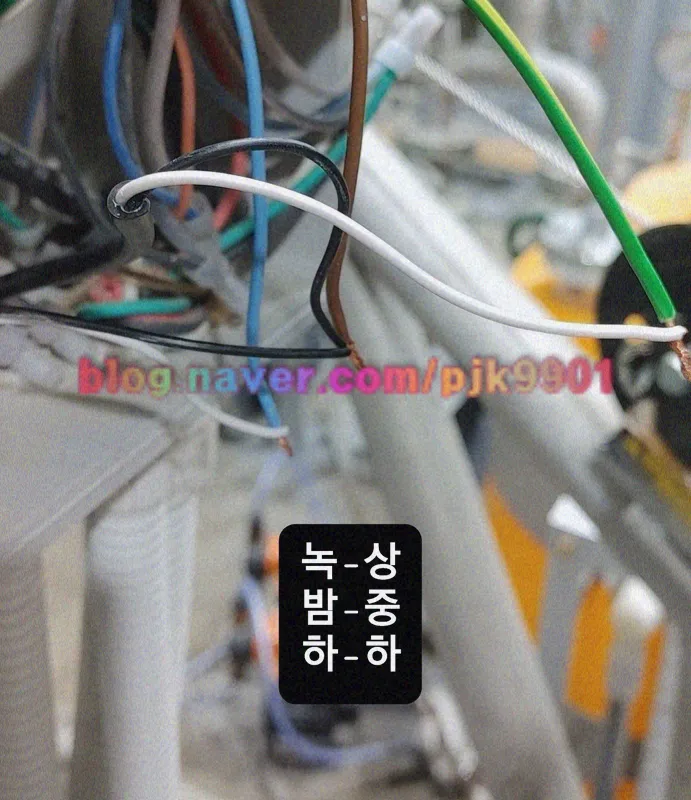

자흡펌프, 방류 라인, 유량 측정을 위한 각종 센서와 전기선 작업입니다.
