오수처리시설 용량별 구조물 크기를 공법별로 정리했습니다. 현장 설계 및 시공 검토 시 참고하시기 바랍니다.
HBC / MBR 공법: 콘크리트 구조물 규격
HBC와 MBR 공법은 현장에서 콘크리트로 타설하는 구조물입니다. 규격은 가로(W) × 세로(L) × 높이(H) 순서이며 단위는 미터(m)입니다.
예를 들어 30톤 HBC의 경우 4.4m × 8.3m × 3.3m 크기가 됩니다.
아래 규격표에서 용량별 상세 치수를 확인하실 수 있습니다.
FRP MBR 공법: 원통형 탱크 규격
FRP(강화플라스틱) 방식의 MBR 공법은 원통형 탱크로 시공합니다. 규격은 지름(Φ) × 길이(L)로 표기합니다.
30톤 이상 대용량의 경우에는 탱크 2개를 함께 시공하게 됩니다. 예를 들어 30톤 일반지역 기준으로 보면 1조가 Φ2,200 × L6,920이고, 2조가 Φ2,200 × L7,830입니다. 표의 상단·하단 규격 2개를 모두 시공하셔야 합니다.

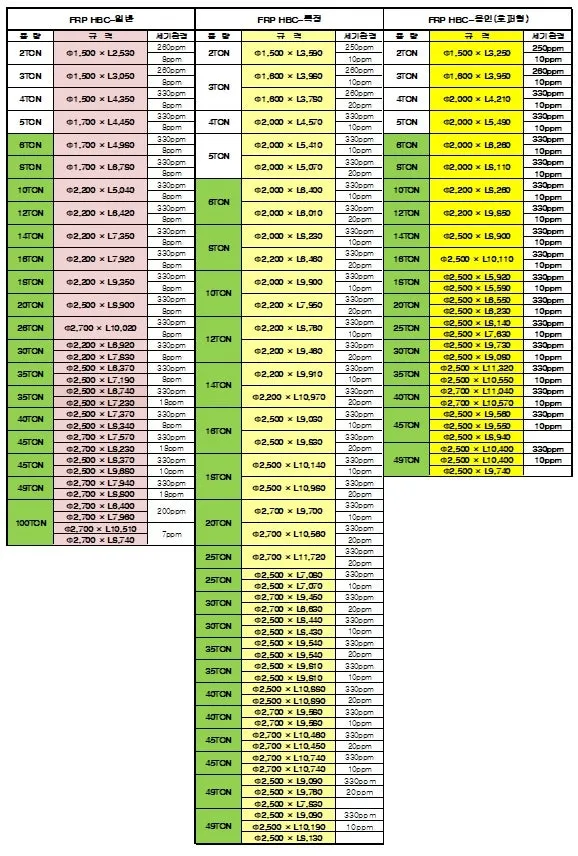

FRP HBC 공법: 원통형 탱크 규격
FRP 방식 HBC 공법 역시 원통형 탱크 기준이며, 대용량은 2개 탱크 조합으로 시공합니다.
참고사항
규격표의 수치는 표준 설계 기준이며, 실제 현장 여건(지반 조건, 매설 깊이, 배관 연결 등)에 따라 조정될 수 있습니다. 정확한 사이즈와 시공 계획은 현장 실측 후 결정하시는 것을 권장드립니다.
다음 단계: 현장에 맞는 규격 확인하기
부지 면적과 배치도를 가지고 계시다면, 가람환경건설에 문의해 주십시오. 현장 여건에 맞는 최적 규격과 시공 계획을 안내해 드리겠습니다.
