전남 신안군 암태면 국민체육시설에 일 처리용량 65㎥ 규모의 MBR(막분리활성슬러지) 오수처리설비를 신규 구축한 공사입니다. 유입부터 최종 방류까지 전 공정의 배관, 기계설비, 전기제어 시스템을 일괄 시공하였습니다.

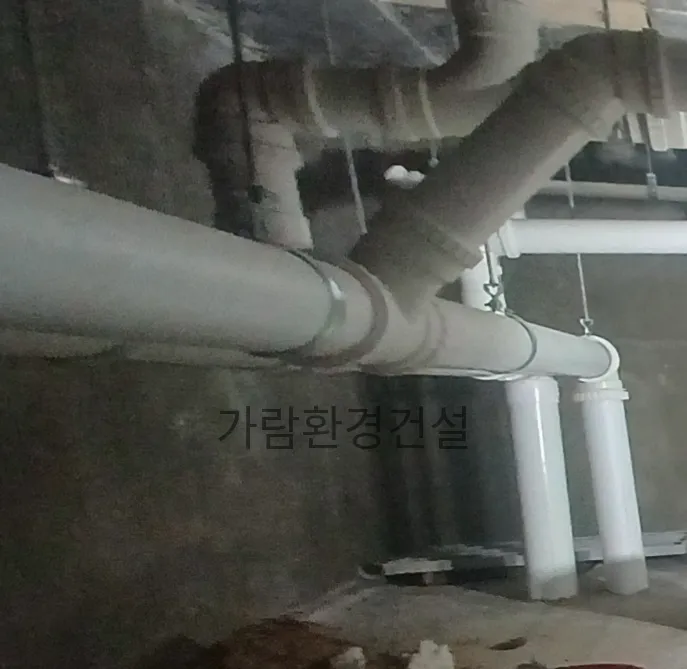

유입배관
건물 내 각 시설에서 발생한 생활하수가 메인 유입배관을 거쳐 한곳으로 집결됩니다. 오수처리시설로 들어오는 최초 구간으로, 원활한 유입 흐름을 확보하도록 배관 경로와 구배를 설계하였습니다.

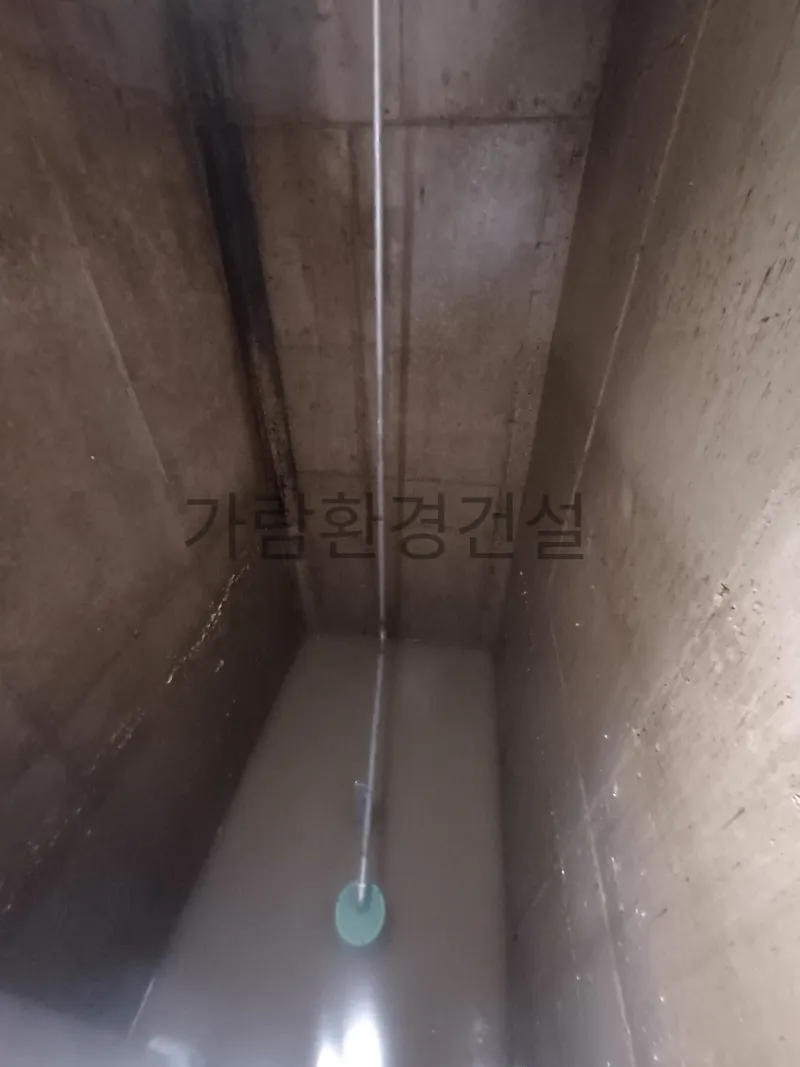

침사조 산기관
침사조 내부에 산기관을 설치하여 오수에 공기를 불어넣습니다. 기포가 발생하면서 모래와 미세 입자의 침전을 촉진하고, 하수의 난류를 억제하여 고형물 분리 효율을 높여줍니다.

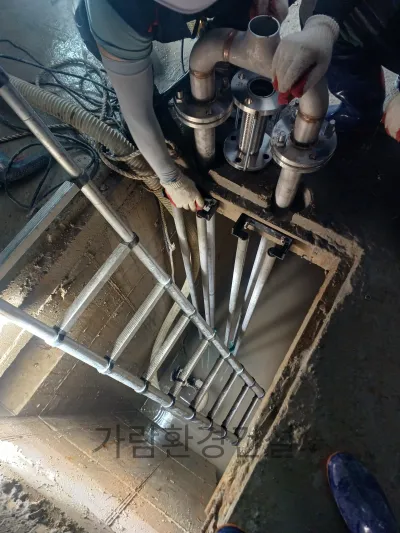

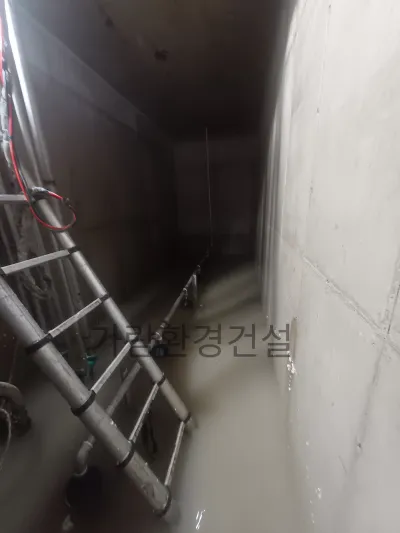

유량조 산기관 및 탈착배관
유량조에서는 산기관이 꾸준히 공기를 공급하여 유입수 수질을 균일하게 만들어줍니다. 배관과 펌프는 탈착식으로 제작하여 고장이나 점검 시 신속하게 분리·교체할 수 있도록 했습니다.

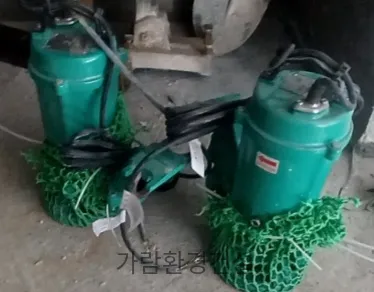

유량펌프
유량조의 오수를 후속 공정으로 이송하는 펌프입니다. 흡입구 하단에 보호용 그물망을 별도 설치하여 이물질이 펌프 내부로 유입되는 것을 원천 차단하였습니다. 작은 부분까지 놓치지 않는 가람환경건설의 꼼꼼한 시공이 돋보이는 구간입니다.

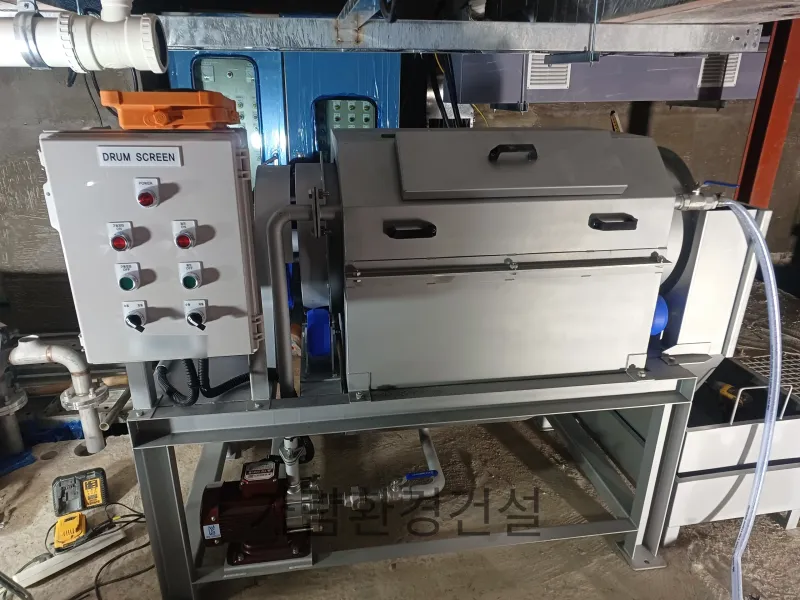

드럼스크린
전처리 공정의 핵심 장비입니다. 원통형 스크린이 회전하면서 오수에 섞인 협잡물과 이물질을 미세하게 걸러내어, 후단 공정의 부하를 줄이고 설비 수명을 연장합니다.

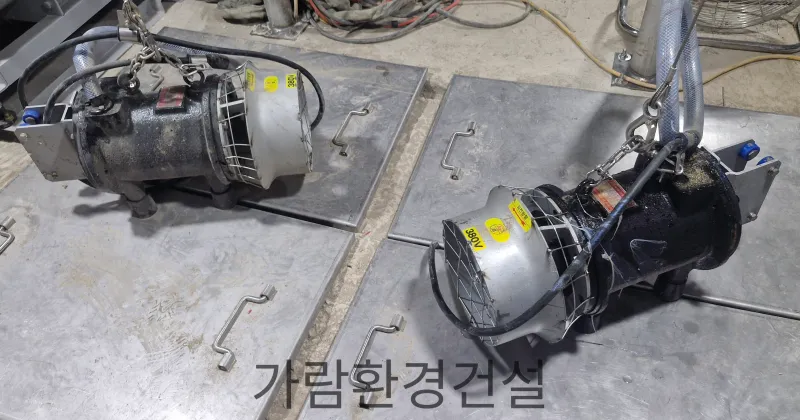

교반기
교반기 흡입구에 견고한 보호 철망을 직접 용접·부착하였습니다. 큰 이물질이 흡입되어 발생할 수 있는 기계 고장을 사전에 방지하는 조치로, 현장 운영 안정성을 한층 높였습니다.

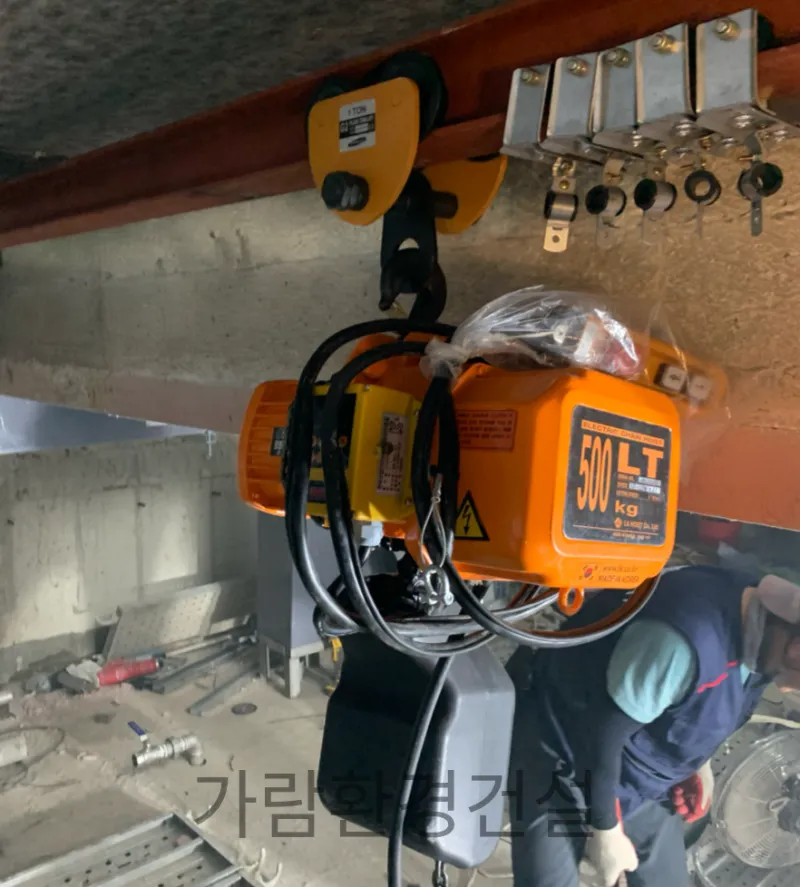

분리막 인양용 H빔 및 호이스트
분리막 모듈의 세척과 유지보수를 위해 인양 설비를 구축하였습니다. H빔 구조물 위에 최대 500kg 하중을 견디는 전동 호이스트를 장착하여, 무거운 분리막 모듈도 안전하게 들어올릴 수 있습니다.

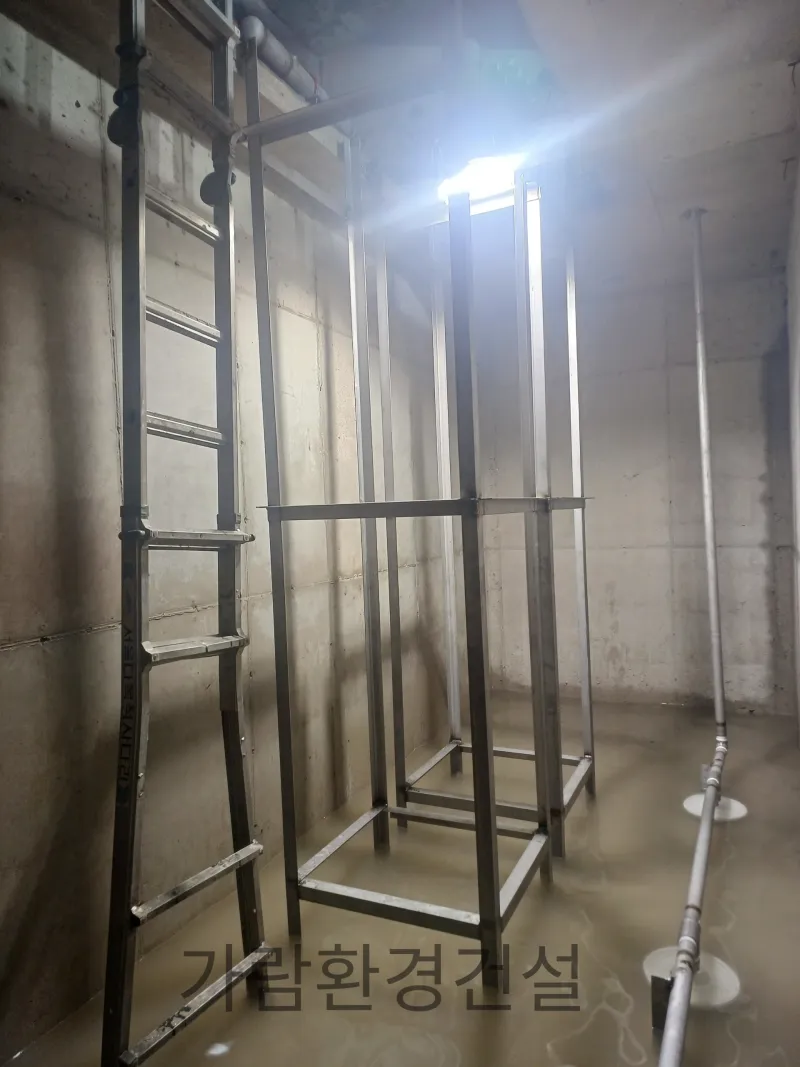

분리막조 가드레일 및 산기관
가드레일은 분리막 모듈이 안정적으로 거치되도록 지지하는 역할을 합니다. 산기관은 막 표면에 이물질이 부착되지 않도록 공기 세정을 수행하여 여과 성능을 유지합니다.

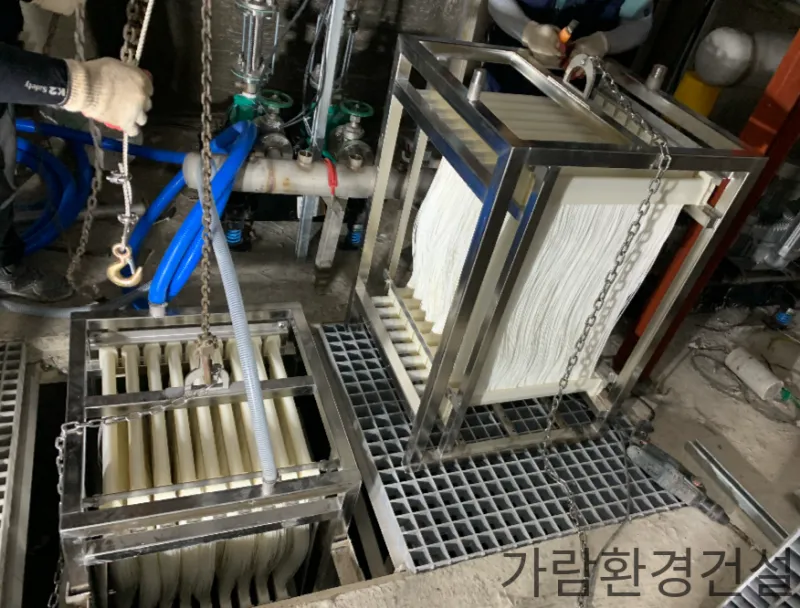

분리막 설치
스테인리스 프레임으로 제작된 분리막 모듈을 인양 체인과 전동 호이스트를 활용하여 가드레일 위에 안착시킵니다. 정밀한 위치 조정을 통해 모듈 간 균일한 간격을 확보하였습니다.

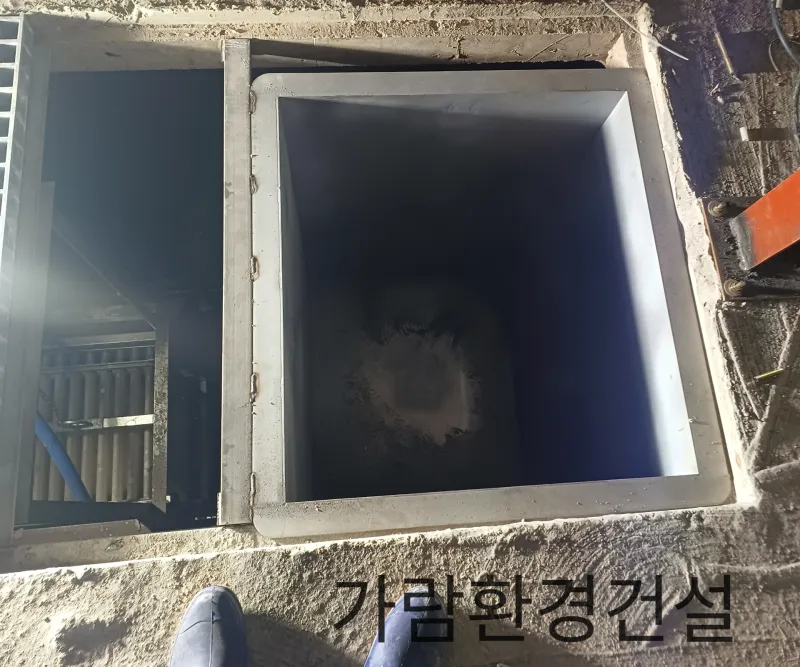

세정탱크
장기간 운전하면 분리막 표면에 오염물질이 축적됩니다. 세정탱크에서 약품 또는 청수를 이용해 막을 세척함으로써 여과 성능을 회복시키는 시설입니다.

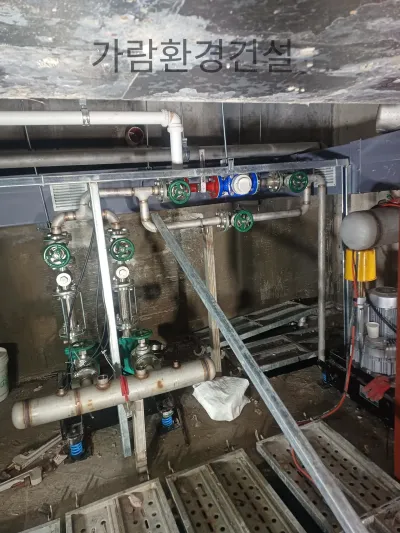

자흡펌프 및 브로워
자흡펌프는 막여과 공정을 통과한 처리수를 흡입하여 방류조로 보내는 장비입니다. 밸브와 체크밸브를 조합하여 적정 압력을 관리합니다. 브로워는 시설 전반의 여러 공정에 공기를 균일하고 안정적으로 공급하는 핵심 장비입니다.

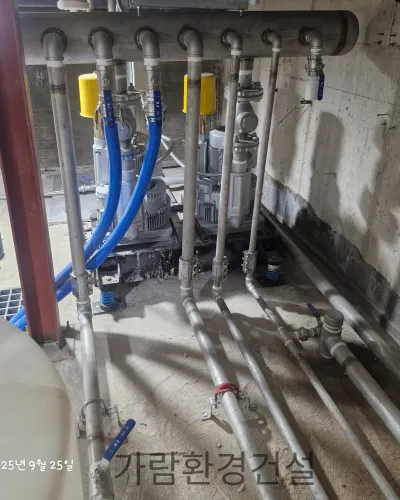

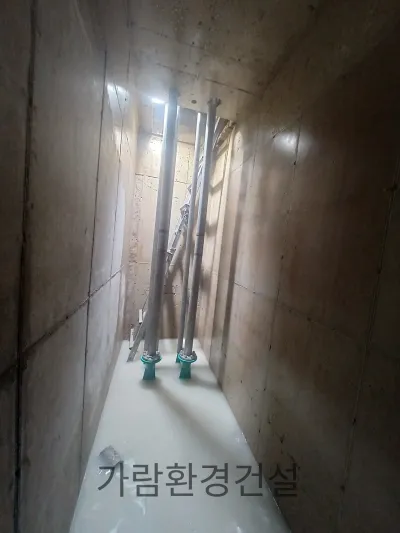

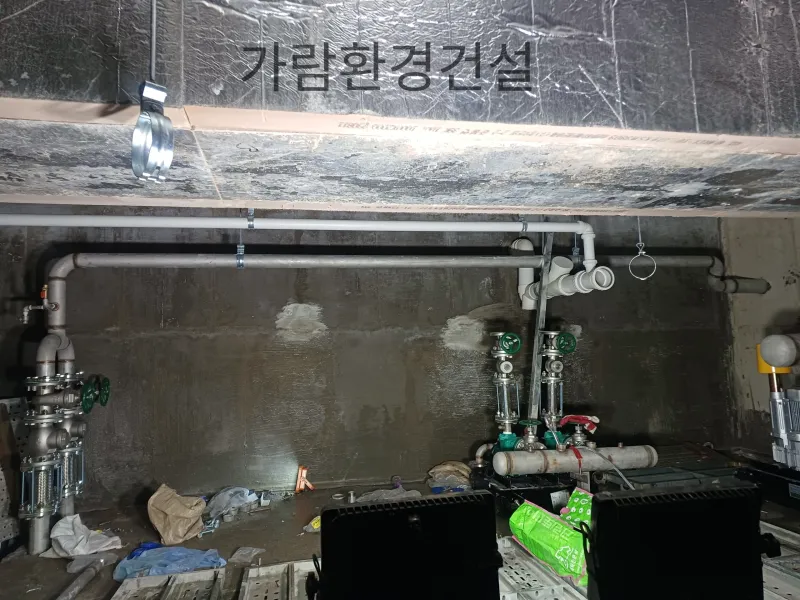

방류펌프 및 방류배관
최종 처리가 완료된 방류수를 외부로 배출하는 구간입니다. 펌프와 배관 모두 탈착형으로 설계하여, 정비 시 개별 부품을 손쉽게 분리·교체할 수 있도록 하였습니다.

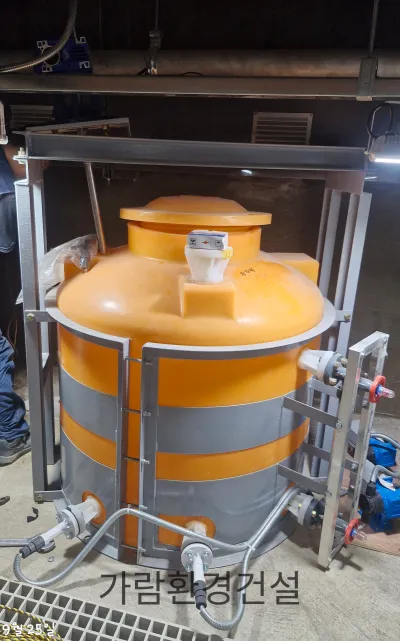

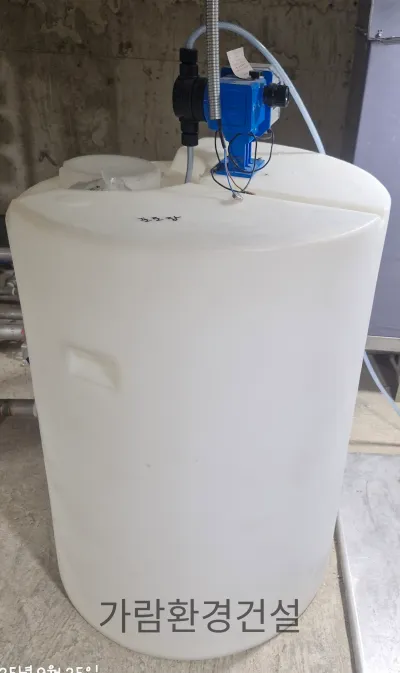

약품설비
수질 기준 충족과 처리 효율 유지를 위한 약품 투입 시스템입니다. 약품탱크에서 정량을 공급받아 필요한 공정에 자동 투입되며, 안정적인 수질 관리를 지원합니다.

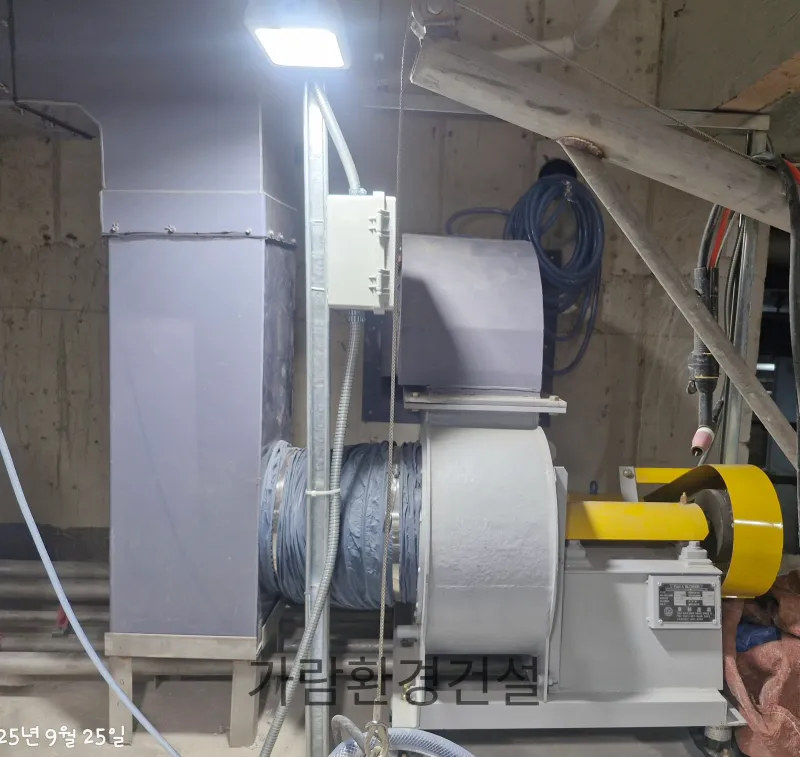

급배기 덕트 설비
밀폐된 처리시설 내부의 환기를 담당합니다. 급기 덕트가 외부의 신선한 공기를 끌어들이고, 배기 덕트가 내부의 오염된 공기를 배출하는 독립 이중 구조로 설치하여 작업 환경의 안전성을 확보하였습니다.
전기판넬 (제어반)
시설 내 모든 장비의 전원 공급과 운전 상태를 통합 관리하는 제어반입니다. 각 장비의 가동 현황을 실시간으로 확인할 수 있으며, 이상 발생 시 즉각 대응이 가능하도록 구성하였습니다.

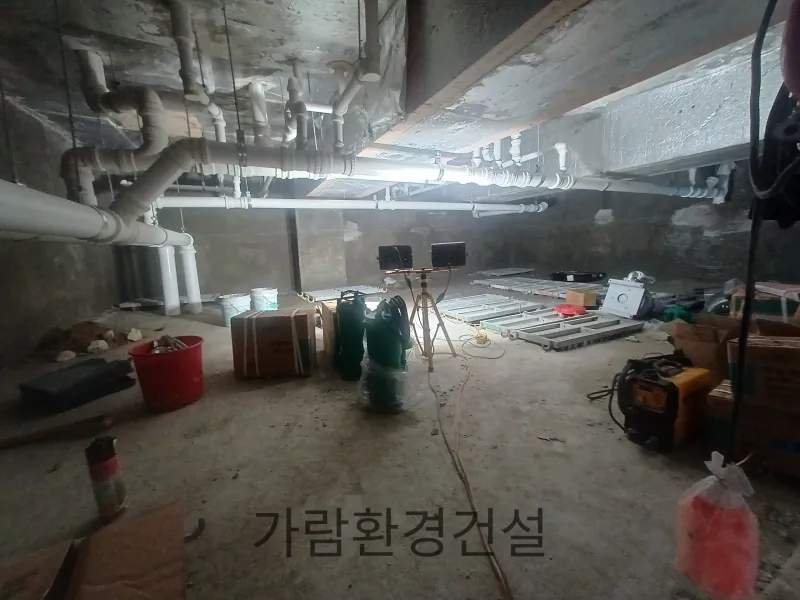

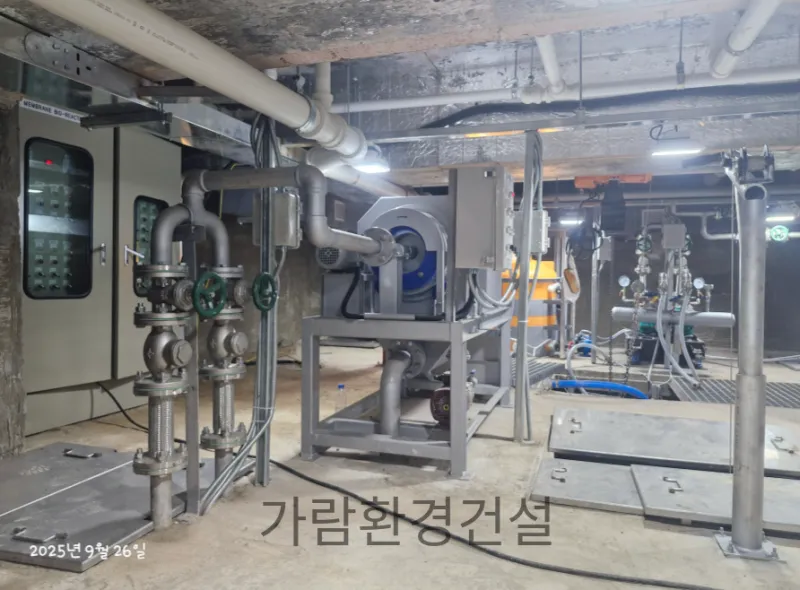

시공 전후 비교
아무것도 없던 빈 공간에 유입부터 방류까지 전 공정의 설비가 빈틈없이 들어찬 모습입니다. 배관, 기계설비, 전기제어 시스템, 안전시설까지 모든 요소를 일괄 시공하여 완성도 높은 오수처리시설을 구축하였습니다.
