부산동에 MBR공법을 적용하여 정화조 오수처리시설을 시공한 현장입니다. 구조체 작업부터 배관, 분리막, 기계설비, 전기제어까지 전 공정을 일괄 시공하였습니다.

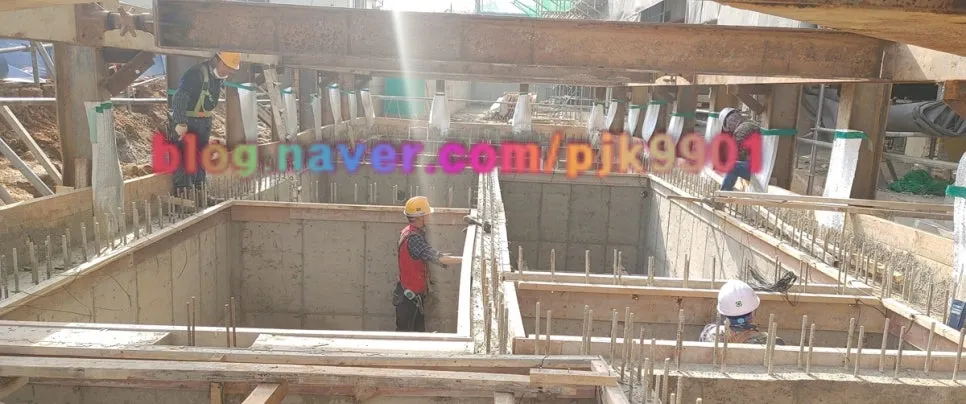

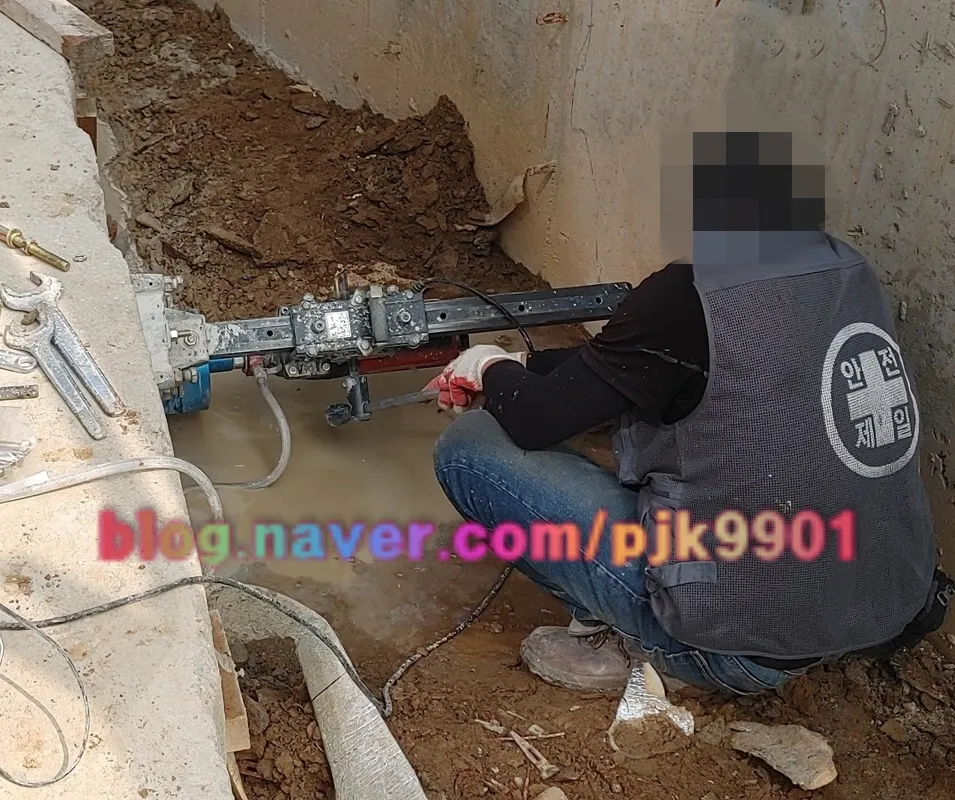

구조체 및 기초 작업

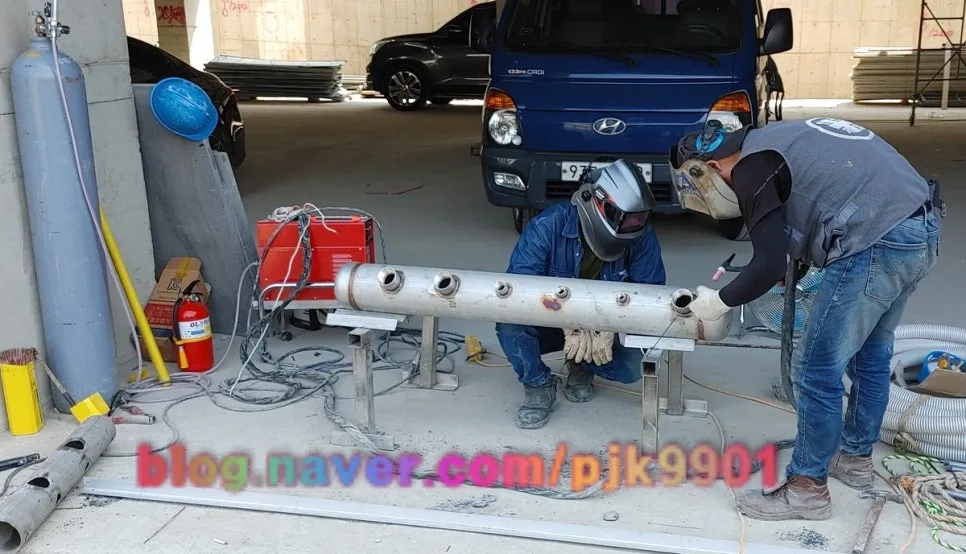

처리시설의 기초가 되는 구조체 작업입니다. 헤더 및 기계실 코아 작업을 통해 배관과 설비가 안착될 골조를 구축하였습니다.

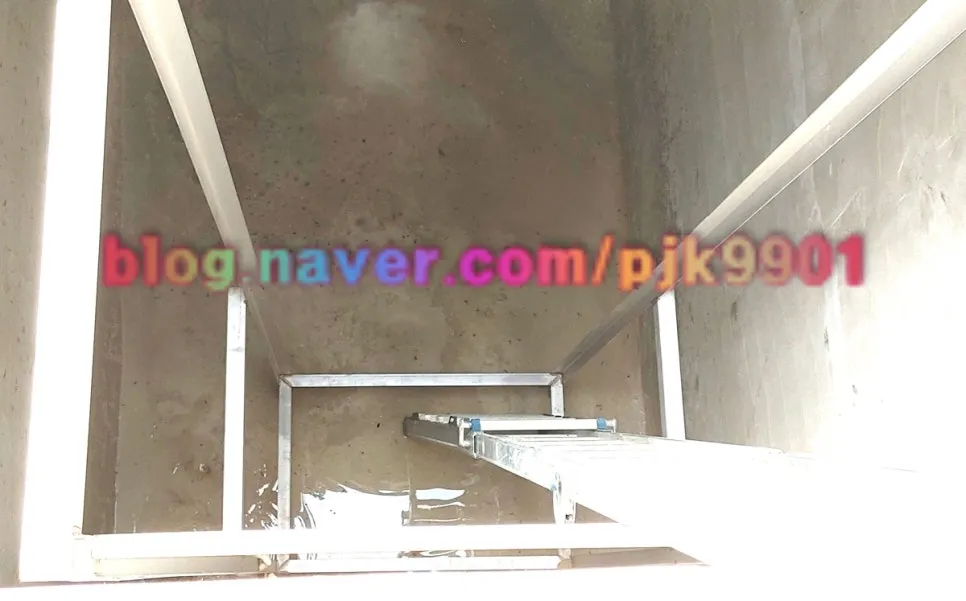

가드레일
처리조 상부에 설치된 안전 가드레일입니다. 작업자의 추락을 방지하며 유지보수 시 안전한 작업 공간을 확보합니다.

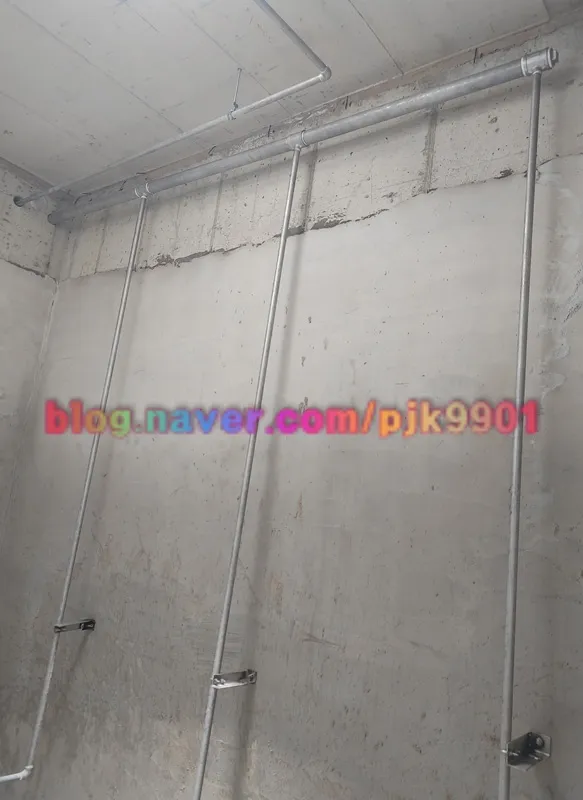

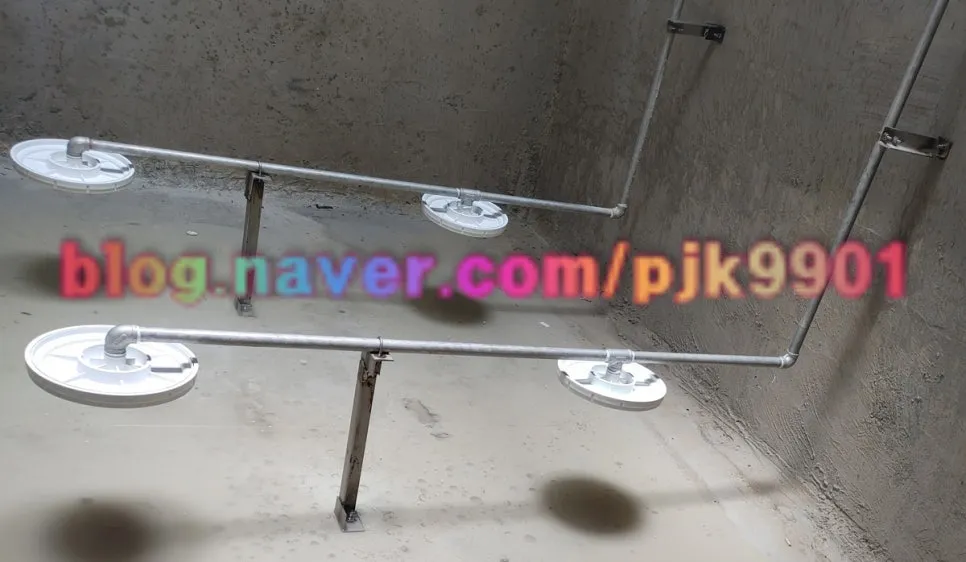

폭기조 배관 및 산기관
폭기조 내부의 배관 라인과 산기관입니다. 산기관이 미세한 기포를 고르게 분산시켜 미생물의 활성도를 높이고 유기물 분해를 촉진합니다.

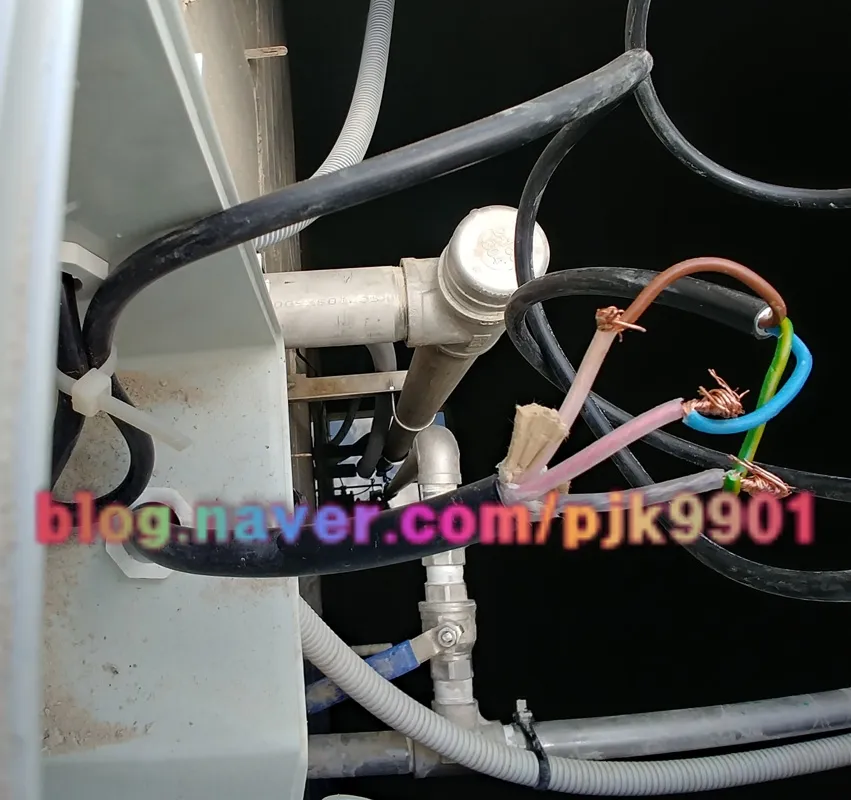

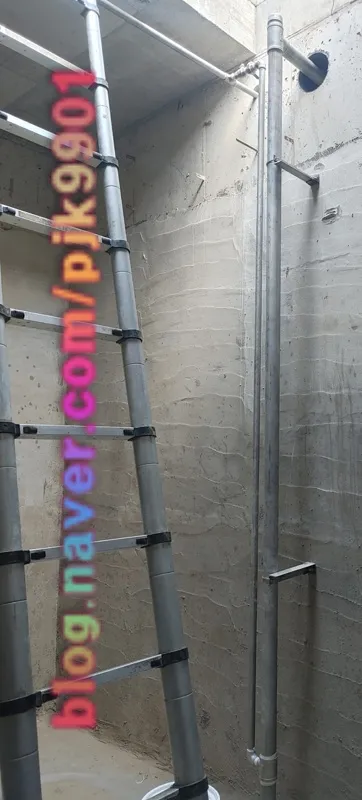

반송리프트
활성슬러지를 순환시키는 반송 설비의 리프트 장치입니다. 수중 장비의 인양과 점검이 용이하도록 설치하였습니다.

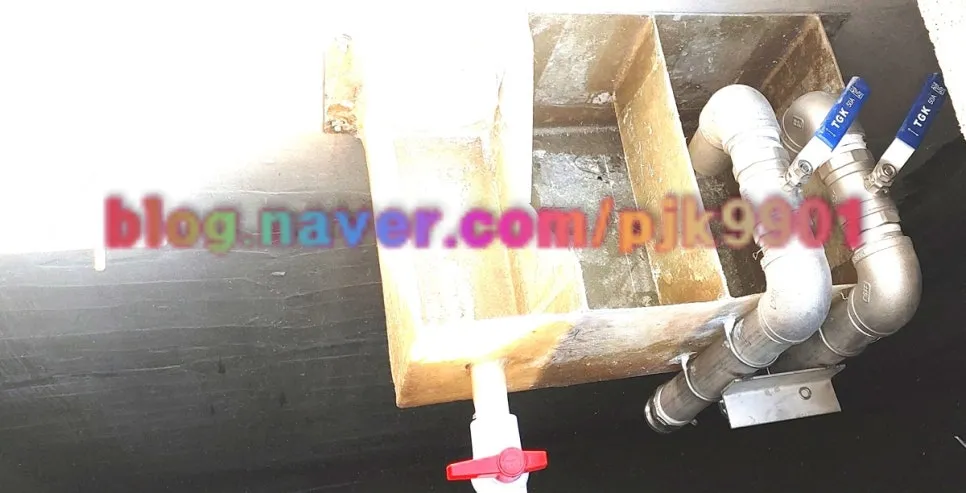

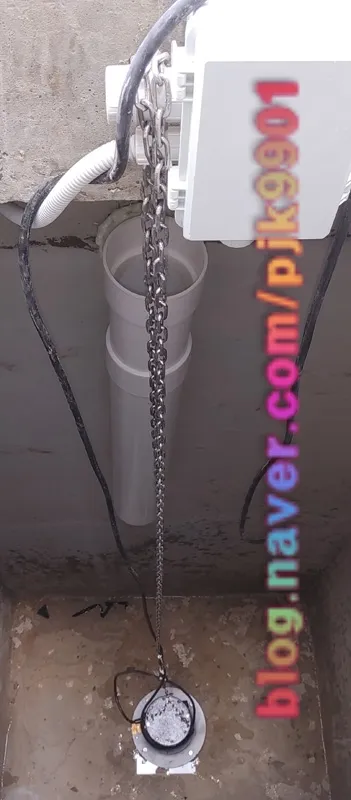

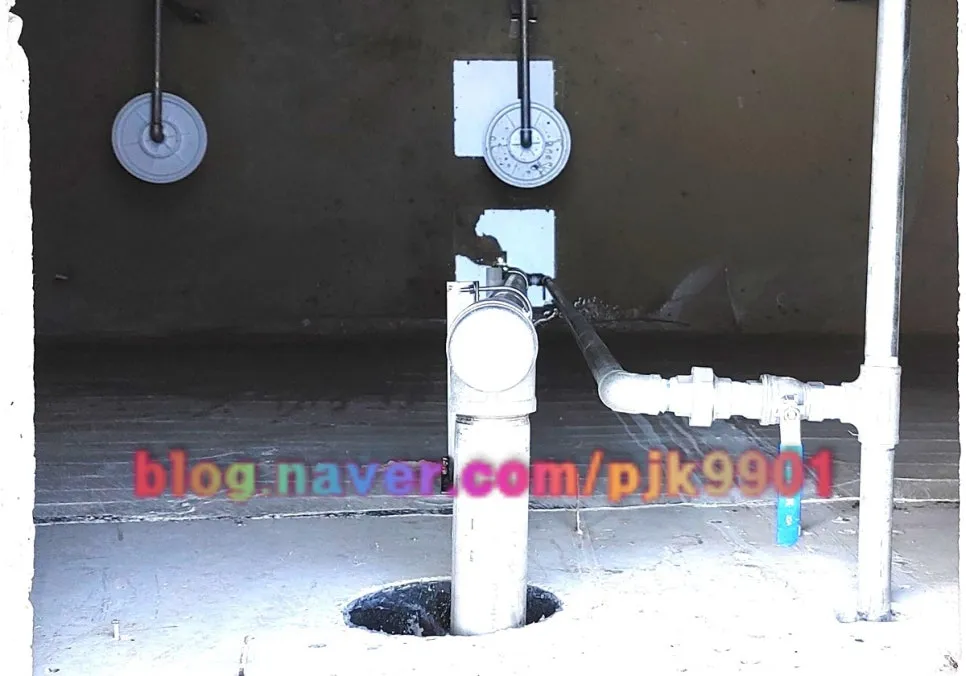

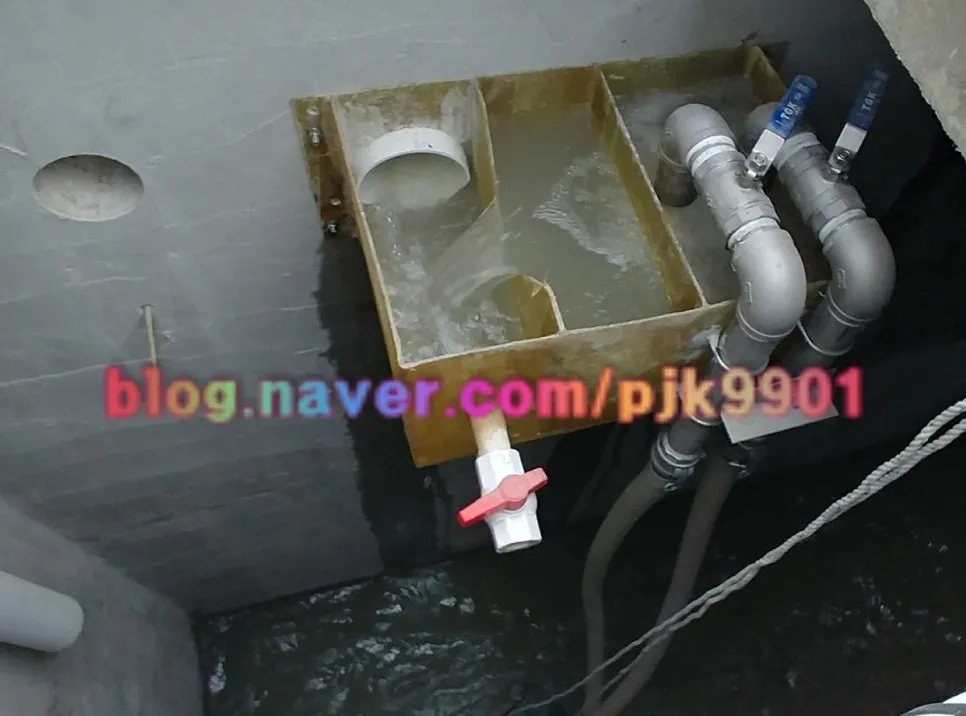

계량조 및 교반기
유입 오수의 유량을 측정하는 계량조와 혐기조에 설치된 교반기입니다. 교반기가 조 내부의 오수와 슬러지를 균일하게 혼합합니다.

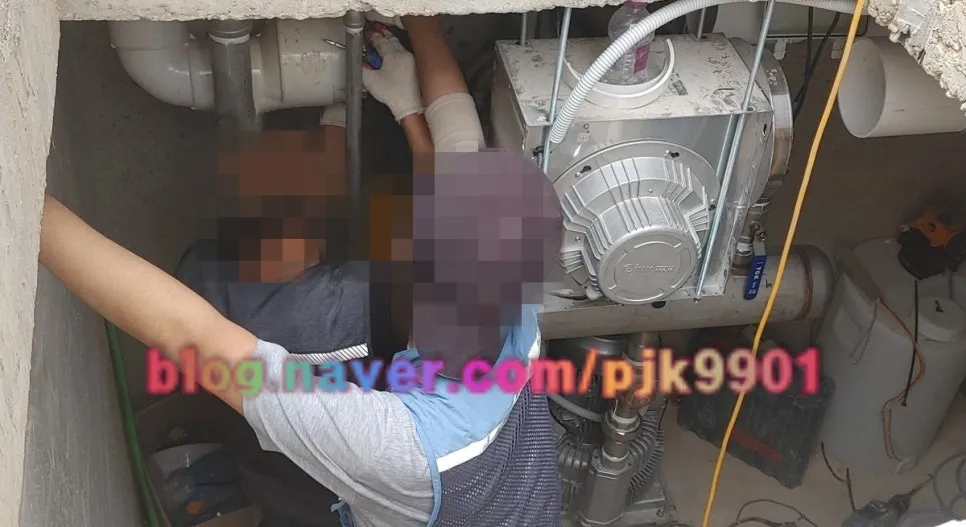

기계실

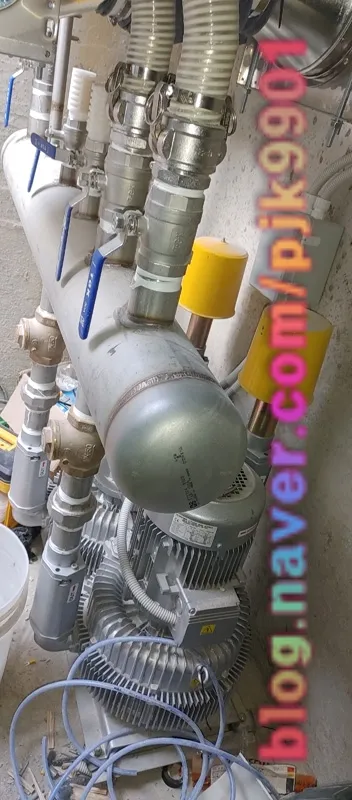

기계실 내부 작업과 브로워 헤더 설치 모습입니다. 브로워 헤더를 통해 각 산기관에 공기가 균등하게 분배됩니다.

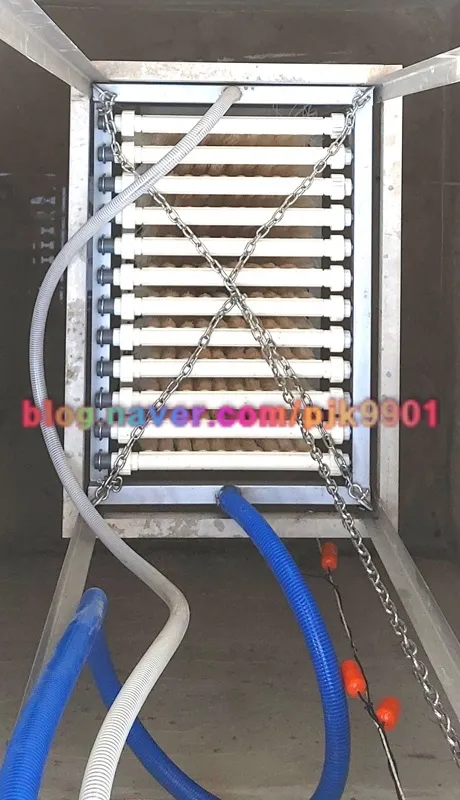

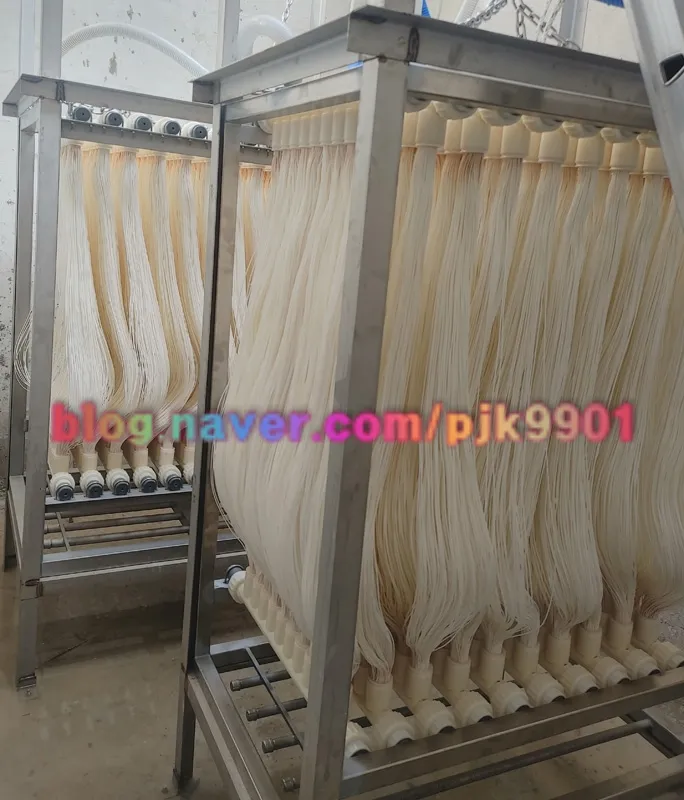

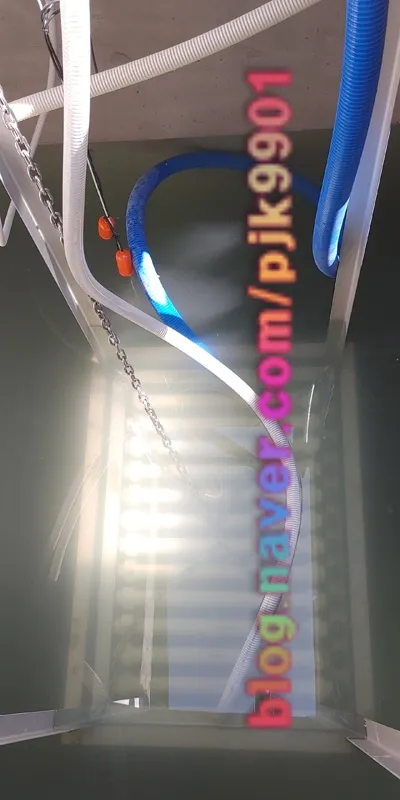

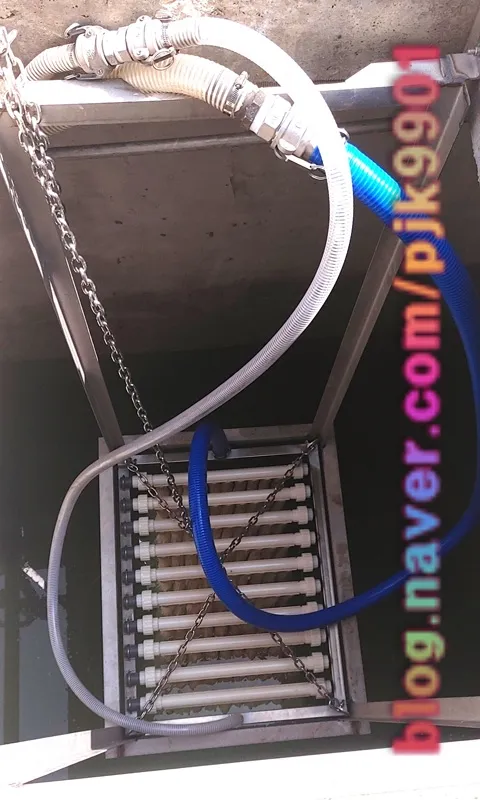

분리막 모듈
MBR 공법의 핵심인 분리막 모듈을 막조 내부에 설치하였습니다. 고분자 막이 슬러지와 처리수를 정밀하게 분리하여 고품질의 방류수를 확보합니다.

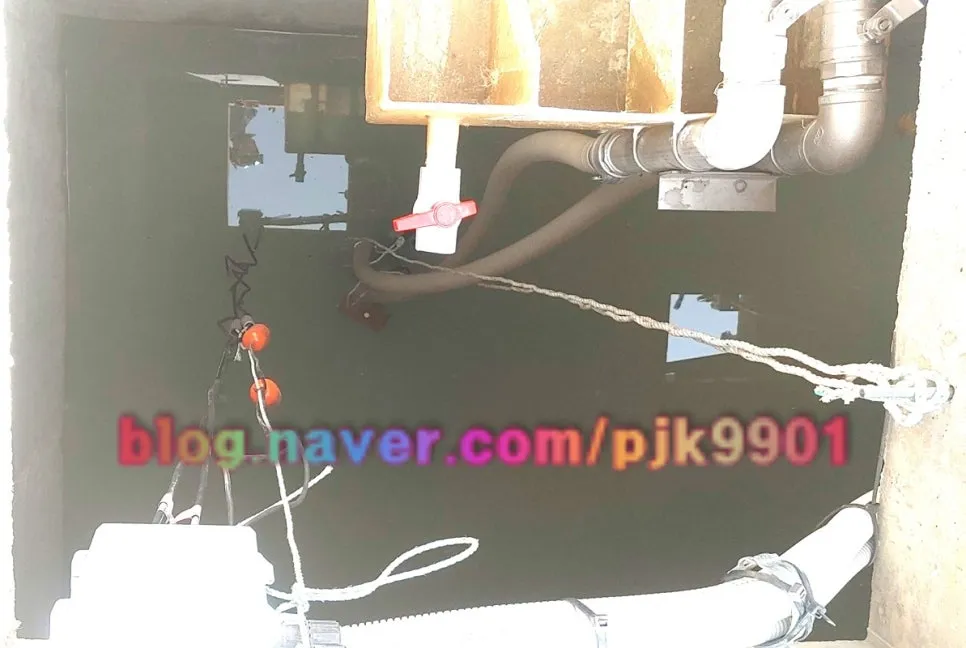

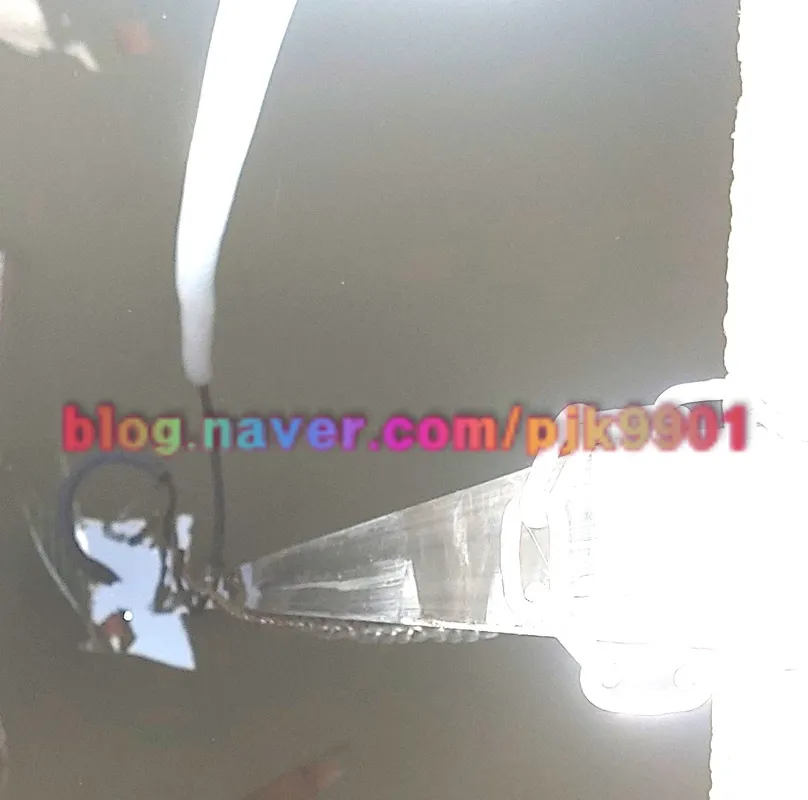

유량센서 및 유량조
유량을 실시간으로 측정하는 센서와 유량조 내부 설비입니다. 유량조에 교반 설비를 설치하여 오수의 균질화를 확보합니다.

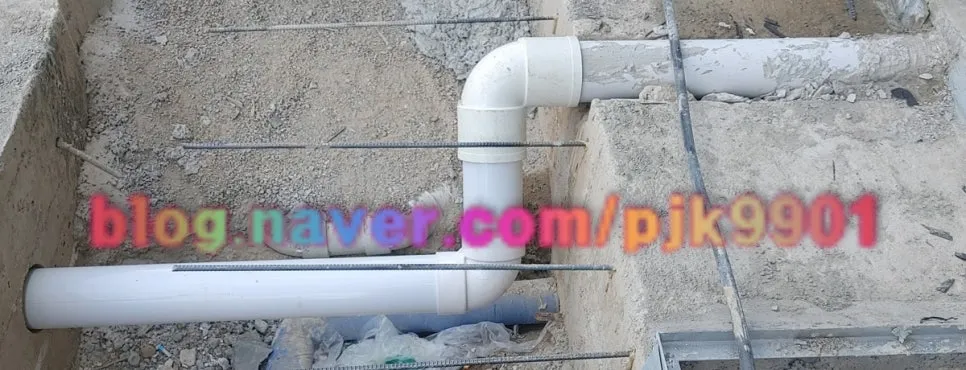

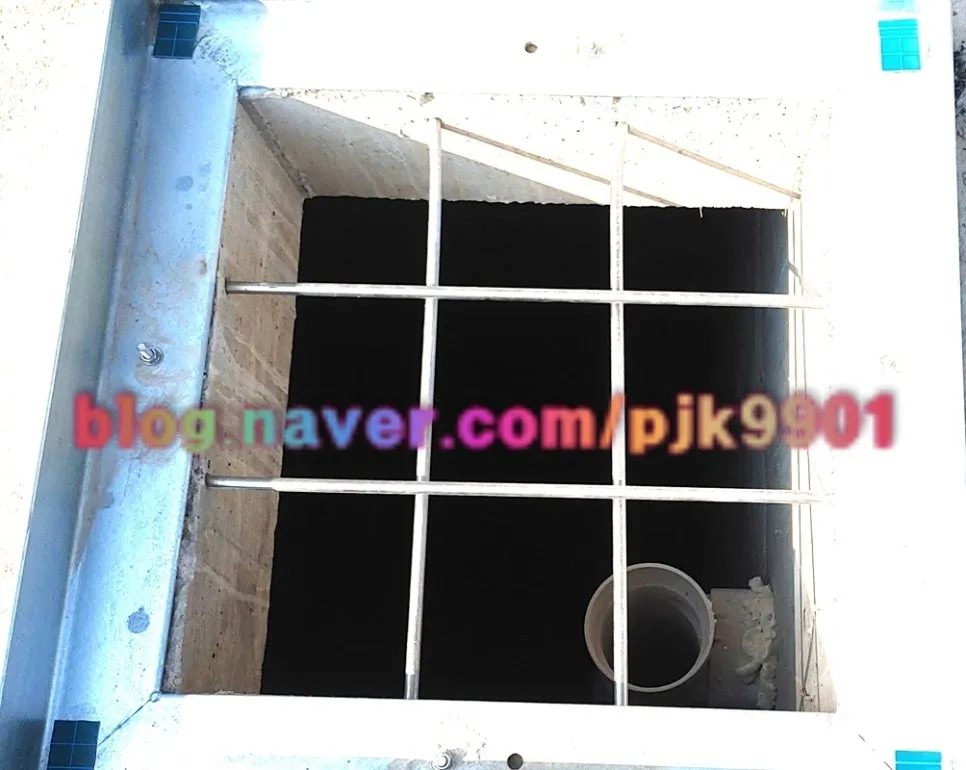

환기라인 및 안전망
처리시설 내부의 환기를 위한 환기라인과 안전망입니다. 이물질 유입을 방지하고 작업자 보호를 위해 설치하였습니다.

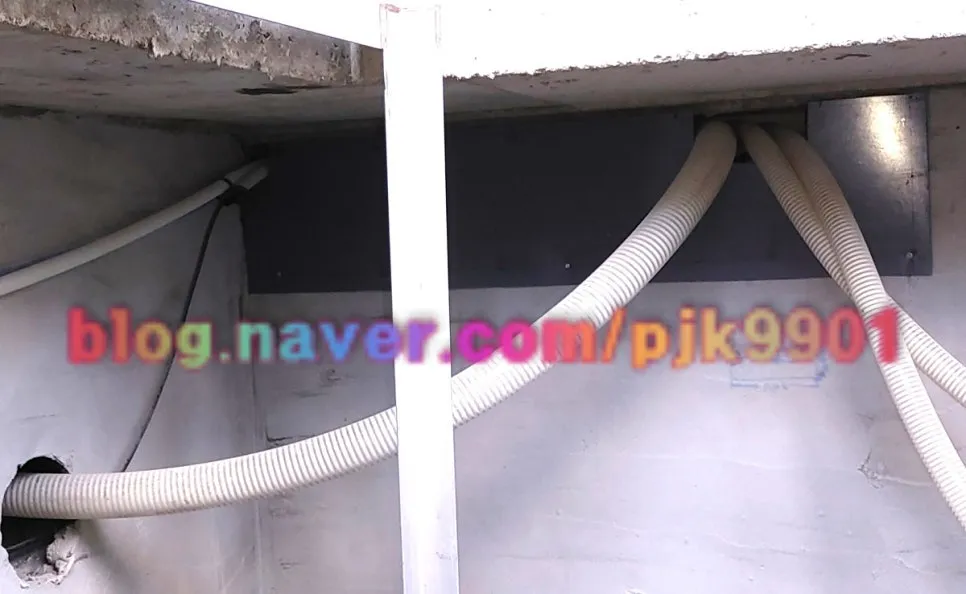

고압호스 및 리프트
막조와 방류조를 연결하는 고압호스와 반송리프트입니다. 고압호스를 통해 처리수가 안전하게 이송됩니다.

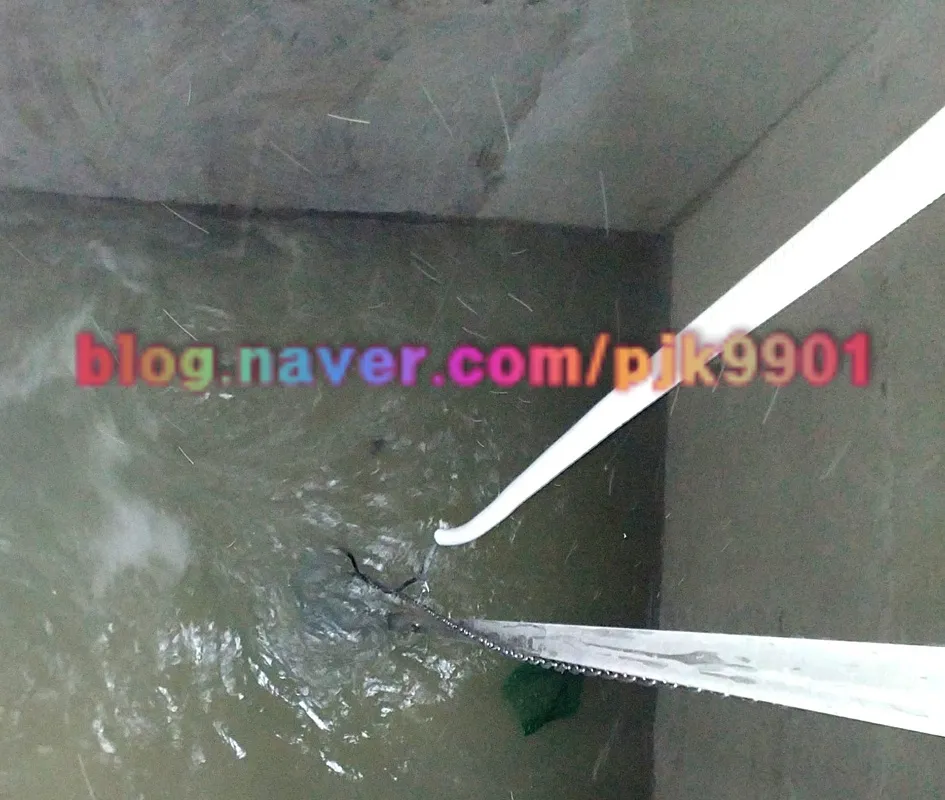

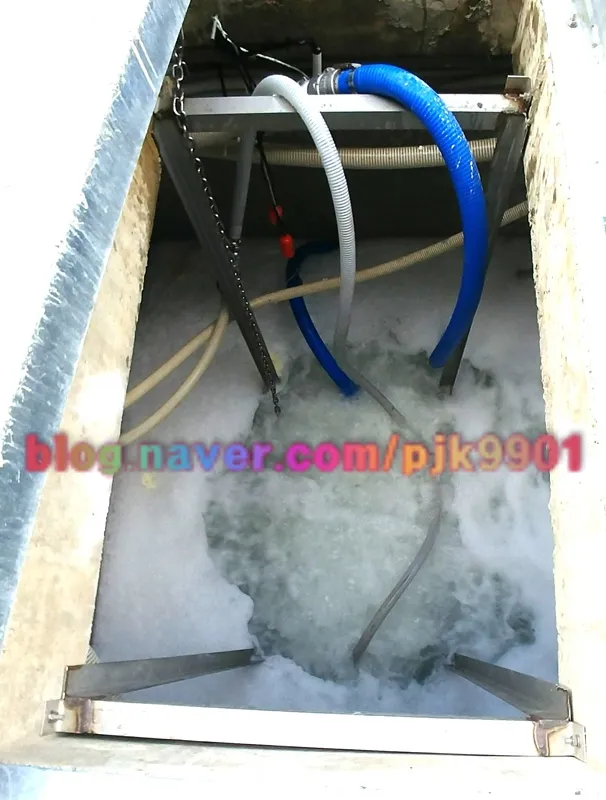

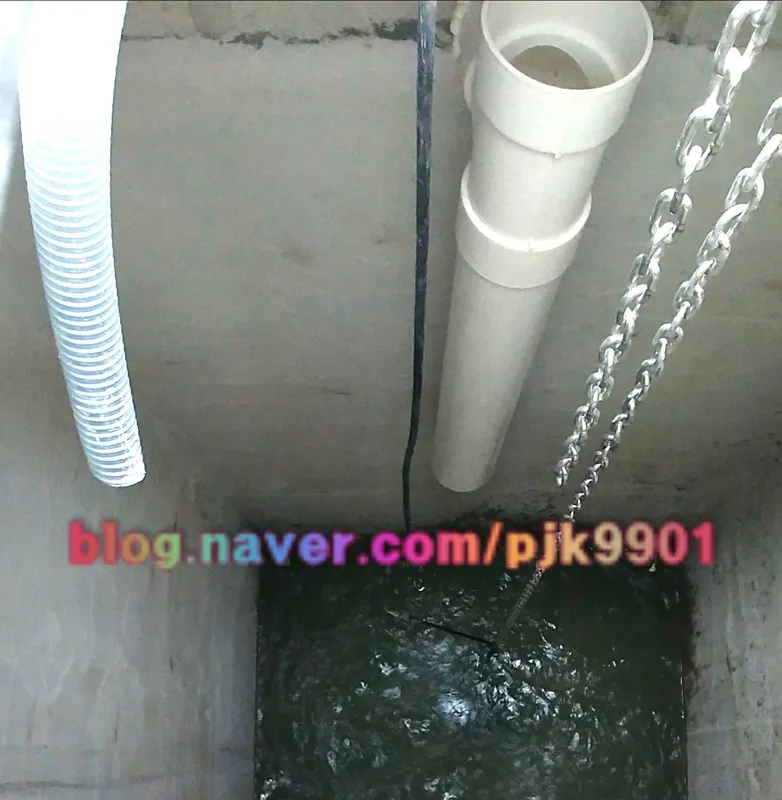

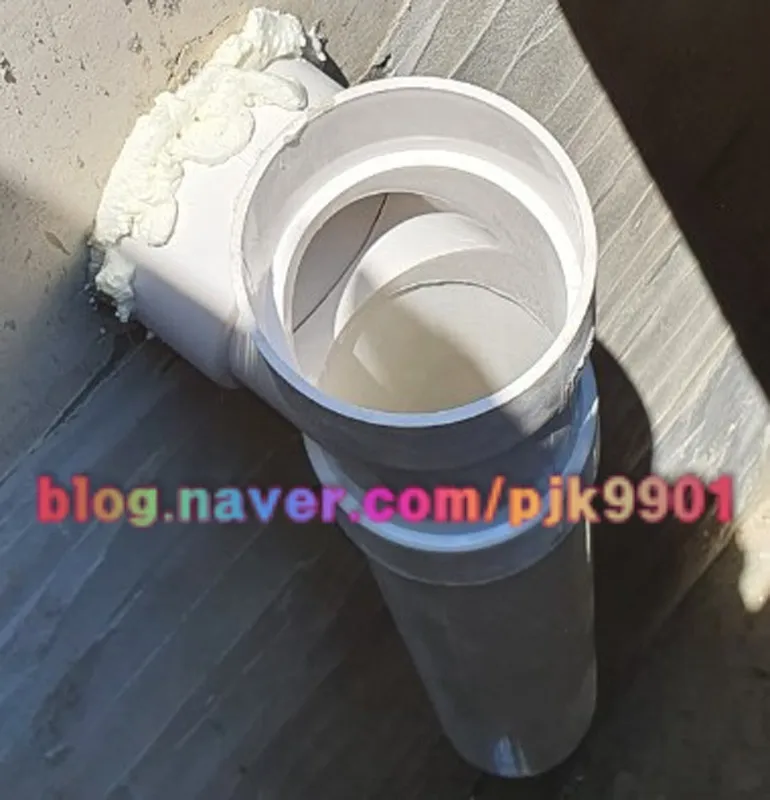

추가 설비
계량조, 유량폭기, 이류관, 분리막 폭기 등 각 공정별 보조 설비입니다. 처리 효율을 높이고 공정 간 원활한 유체 흐름을 확보합니다.

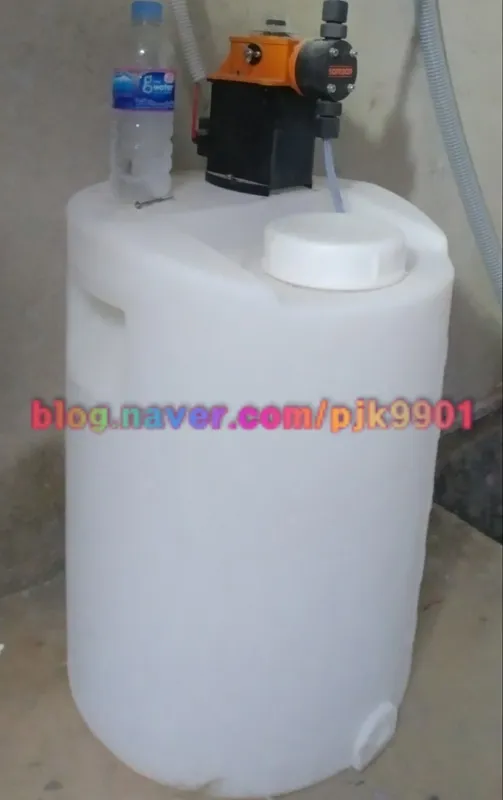

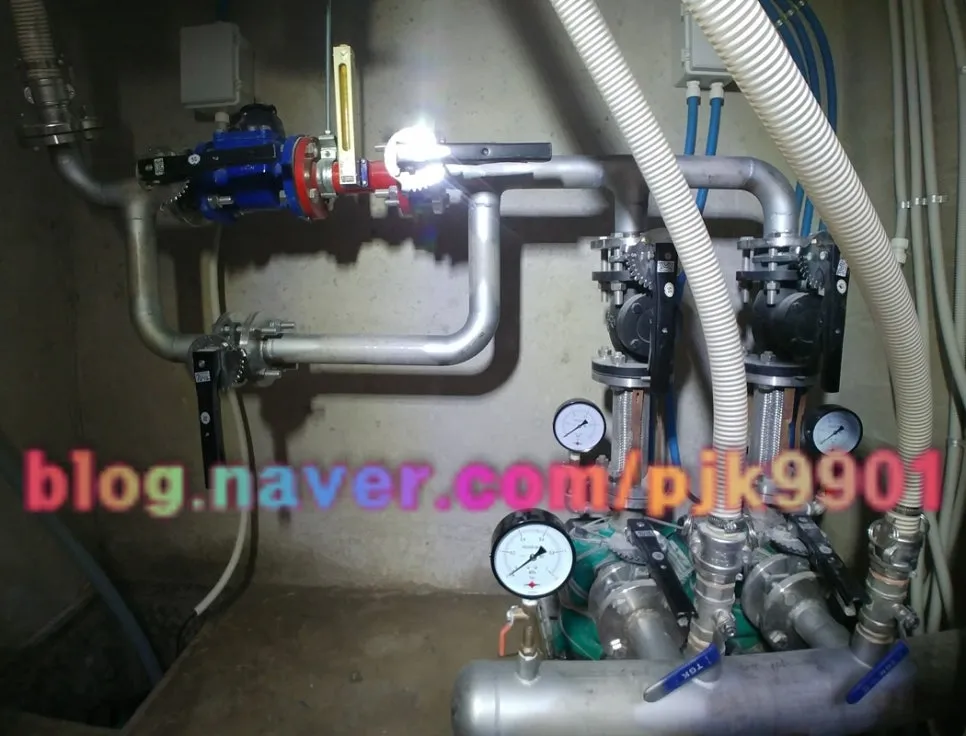

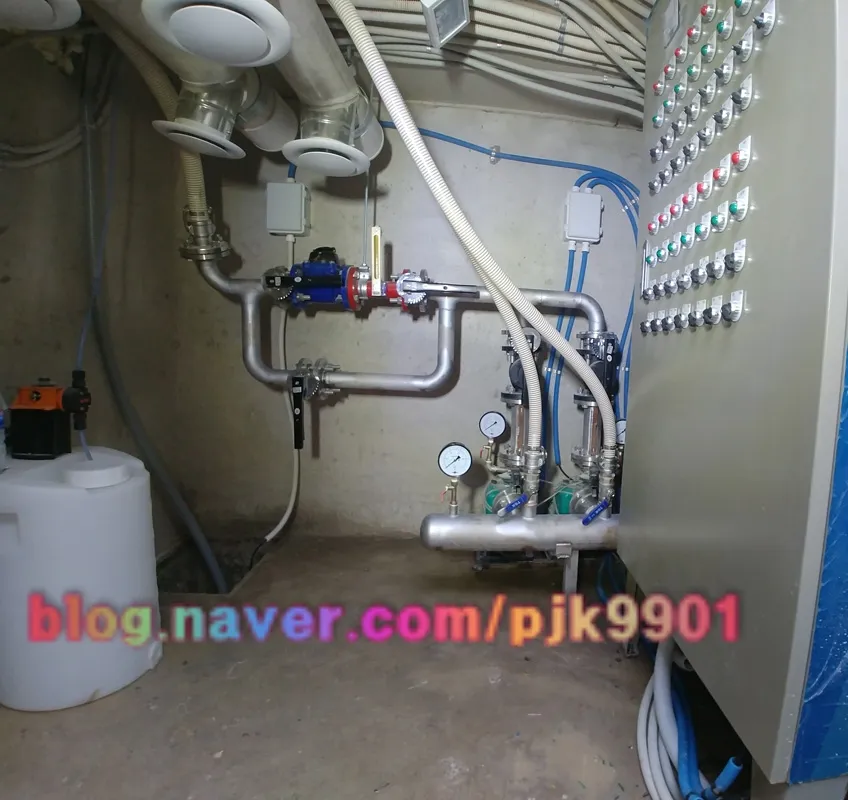

기계실 내부 및 약품설비
기계실 내부의 배관과 펌프 설비, 그리고 분리막 세정에 필요한 약품설비입니다.

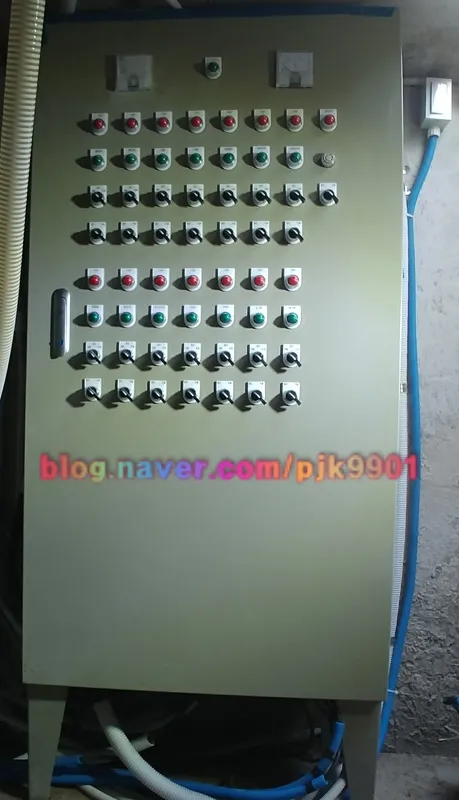

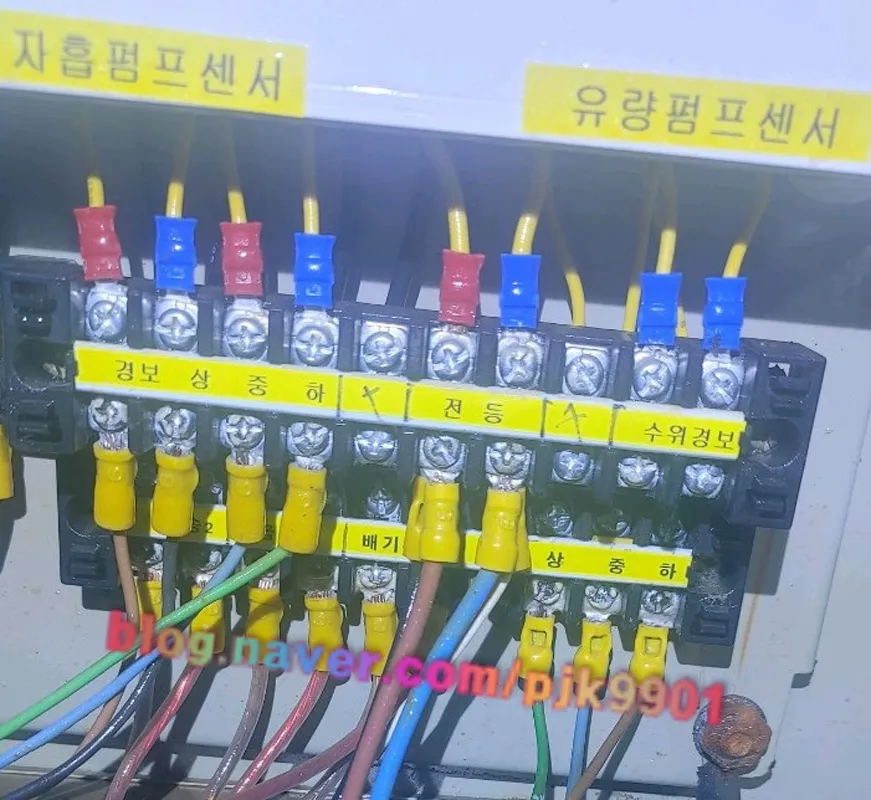

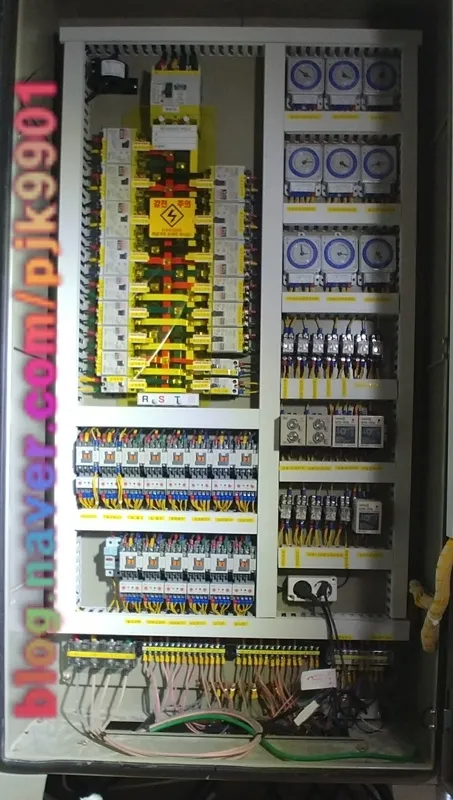

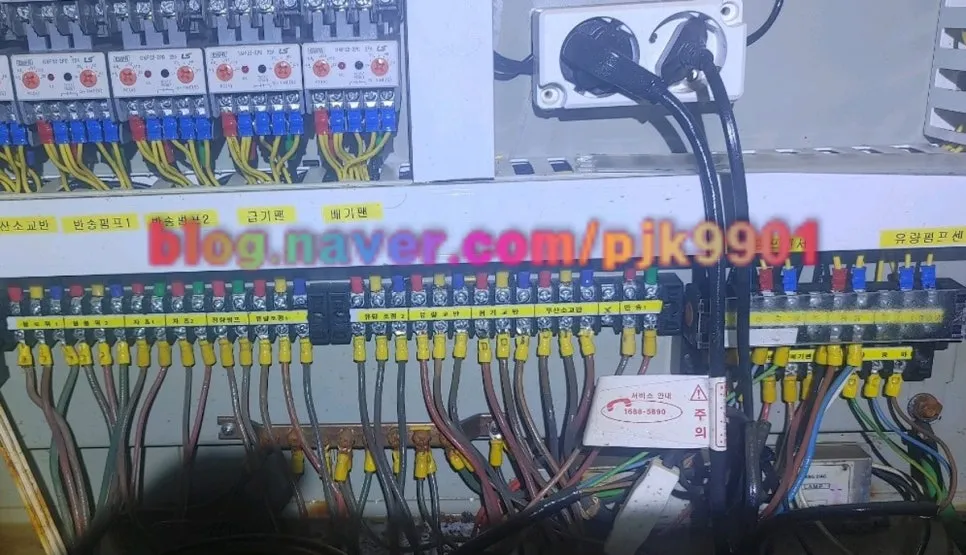

전기판넬 (제어반)
시설 내 모든 장비의 전원 공급과 운전 상태를 통합 관리하는 제어반입니다. 내부에는 각 장비별 차단기와 계전기가 체계적으로 배치되어 있습니다.

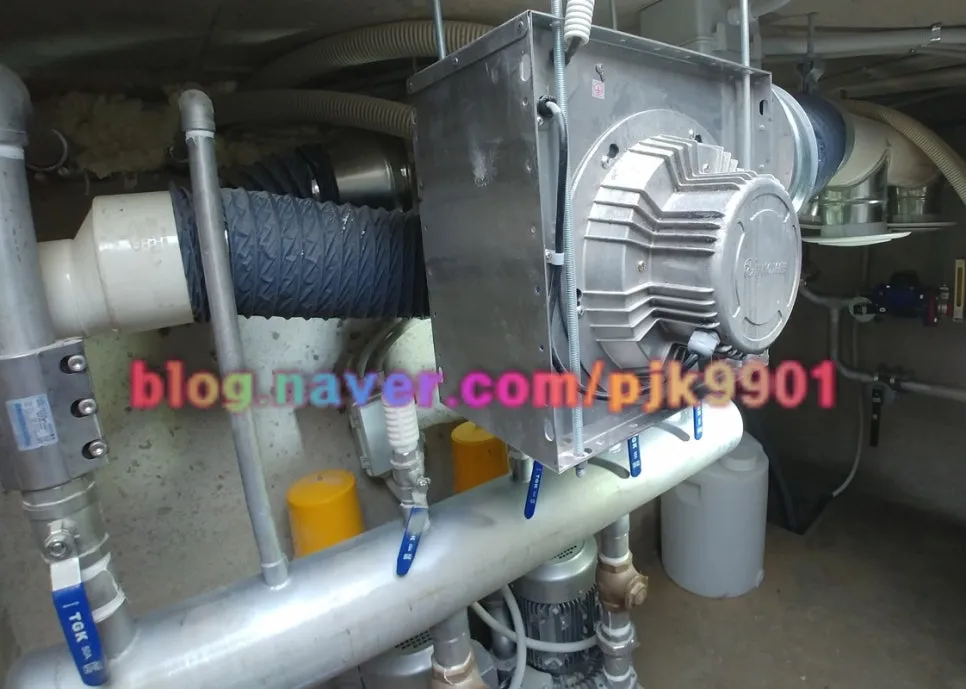

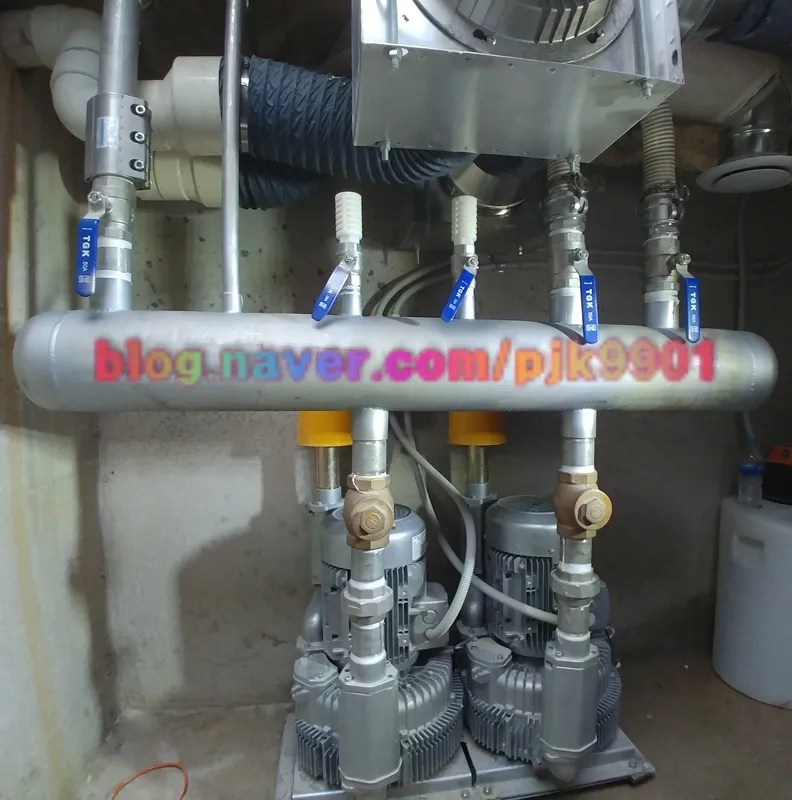

브로워 및 휀
호기조와 분리막조에 공기를 공급하는 브로워와 환기를 위한 휀입니다.

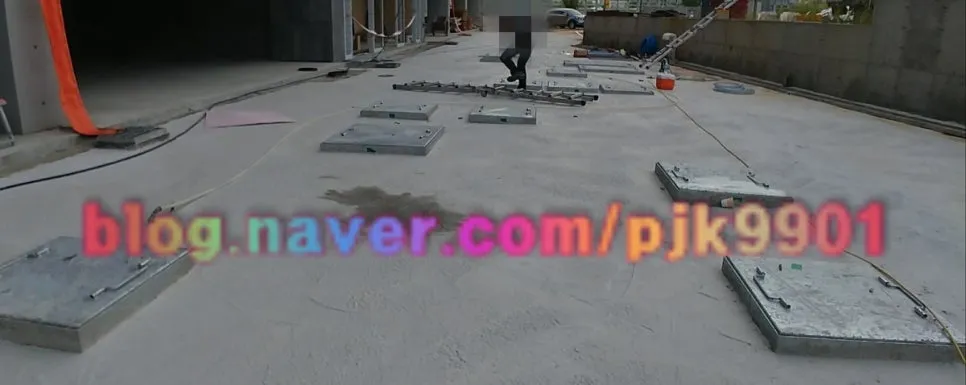

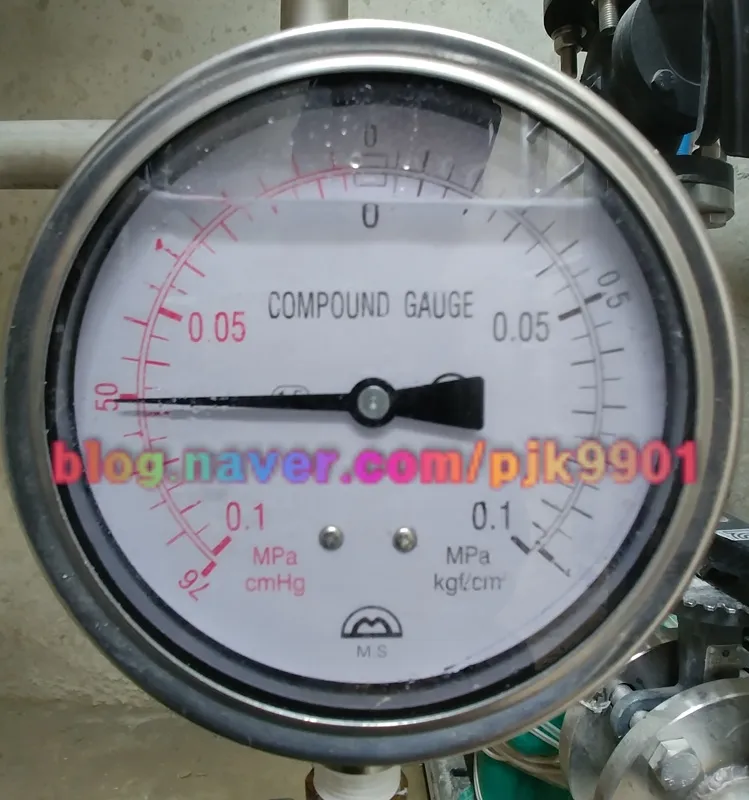

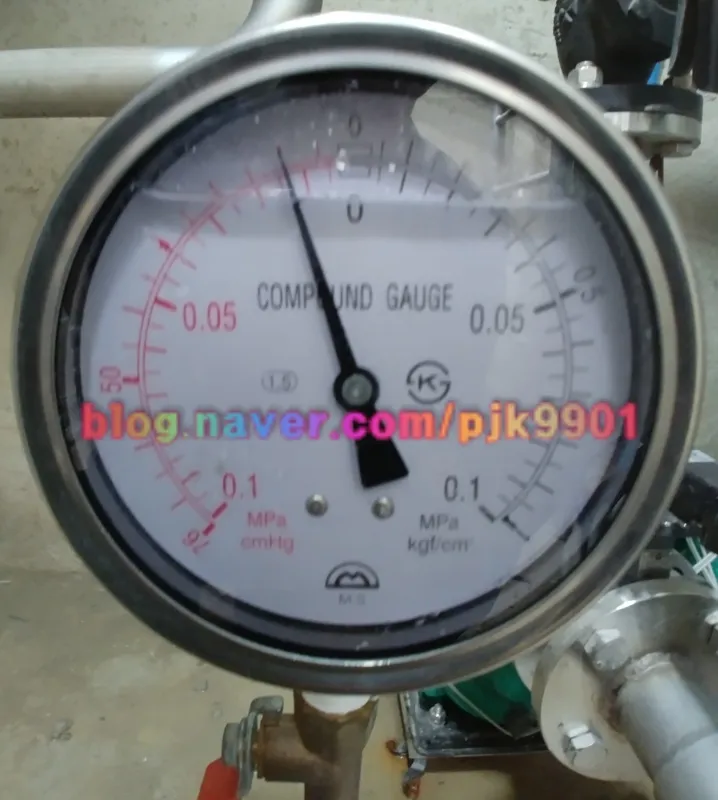

공사 후 전경 및 계측기기
모든 설비 설치가 완료된 현장 전경과 분리막의 운전 상태를 확인하는 차압계, 압력계입니다.

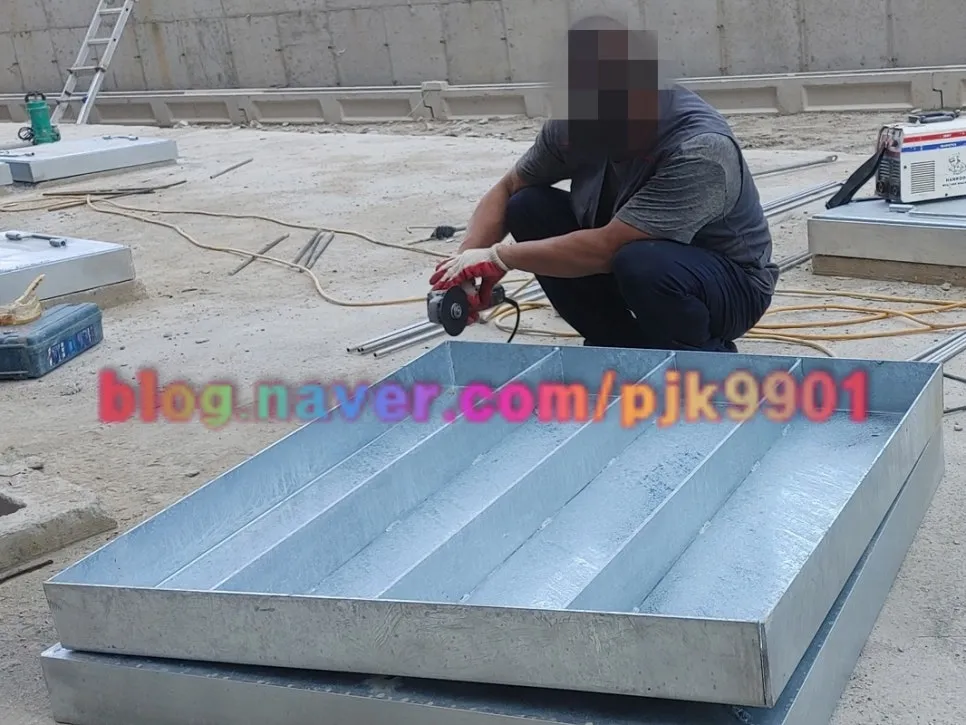

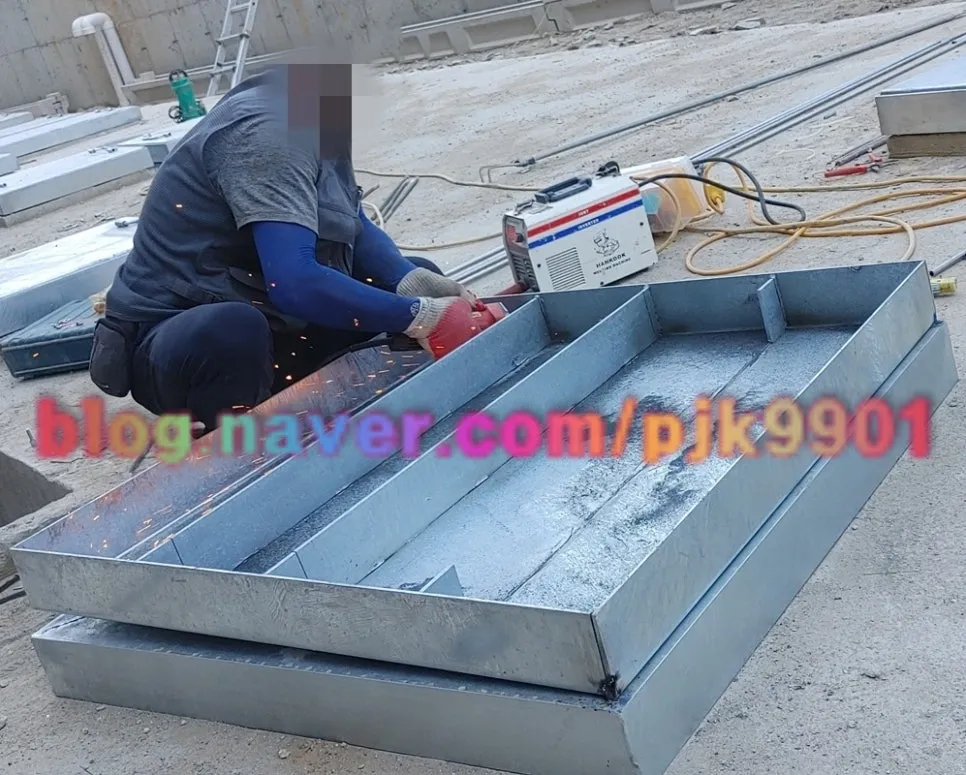

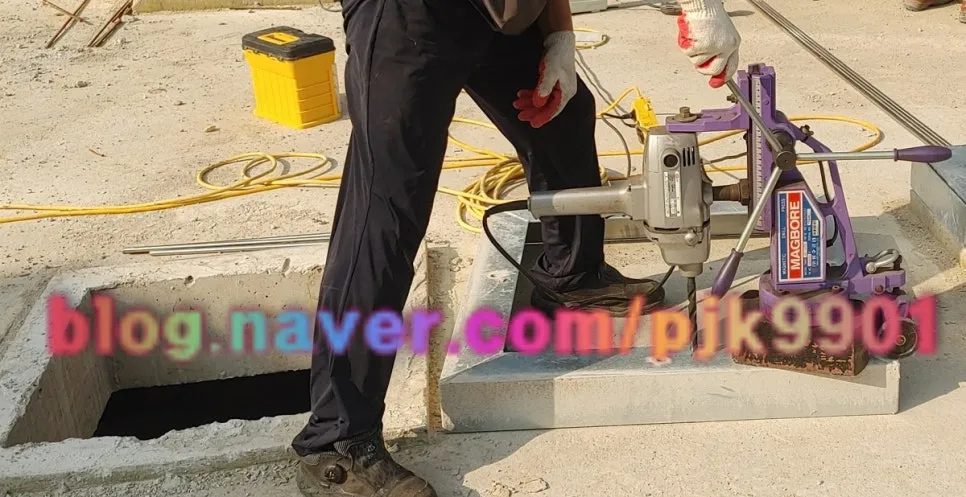

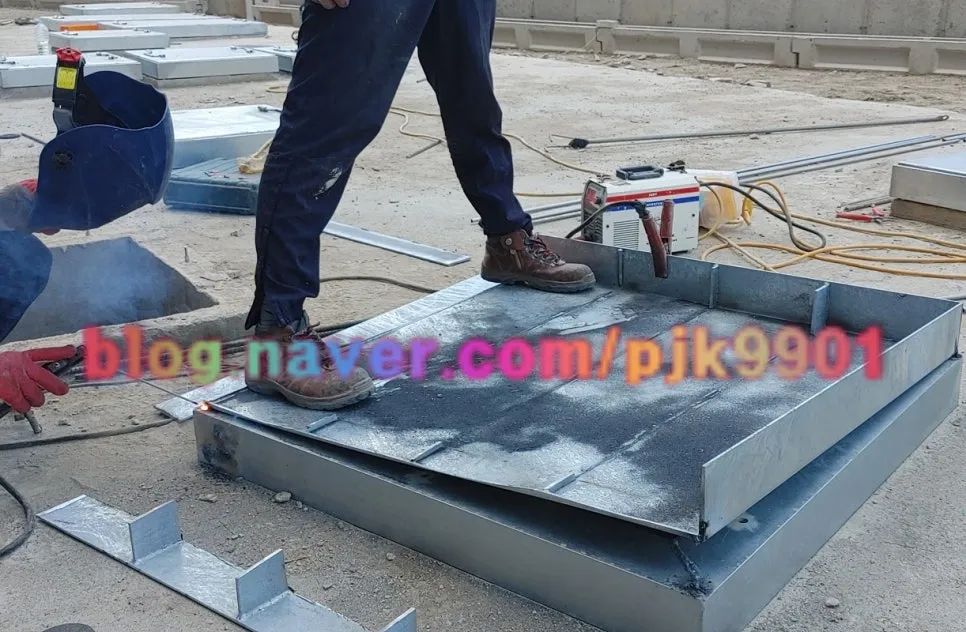

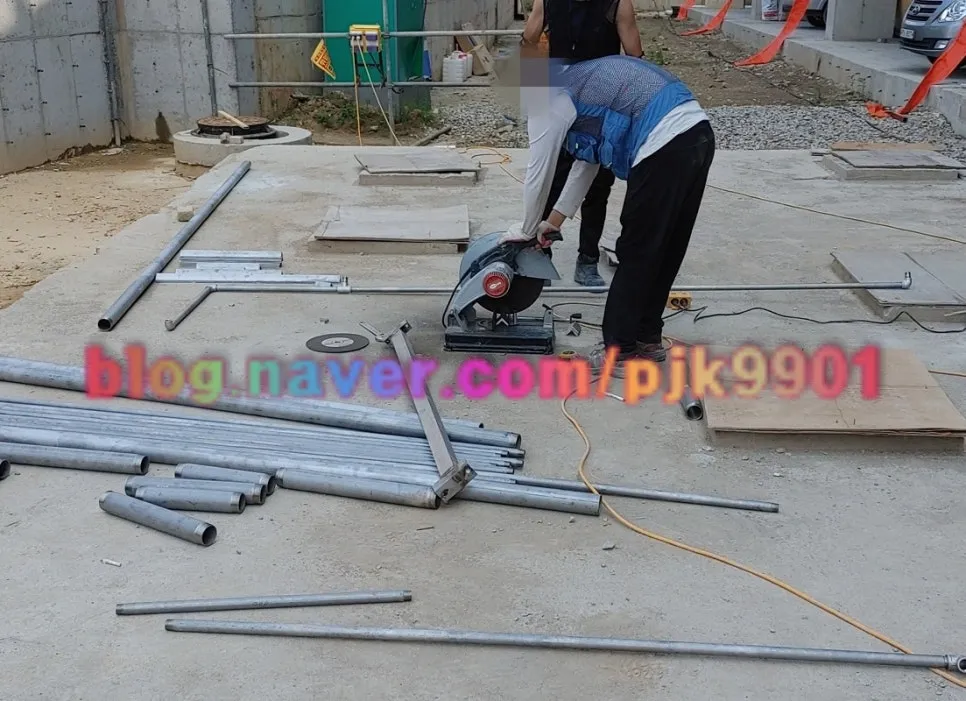

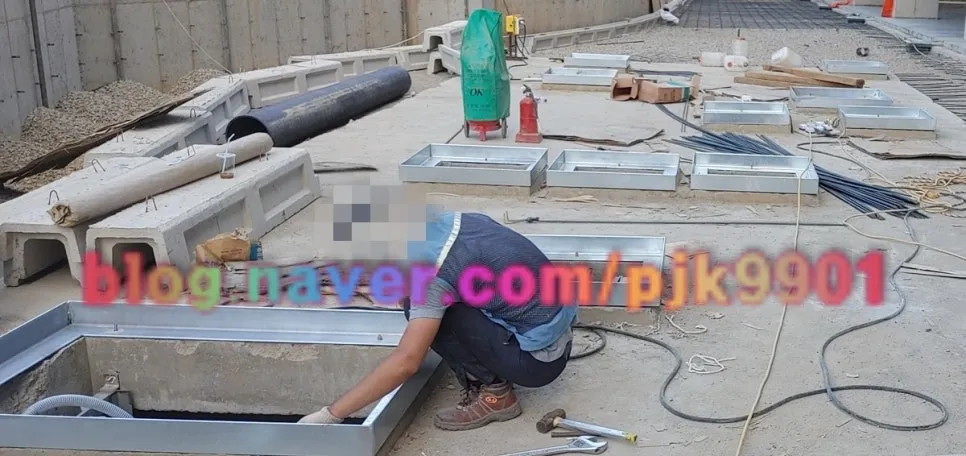

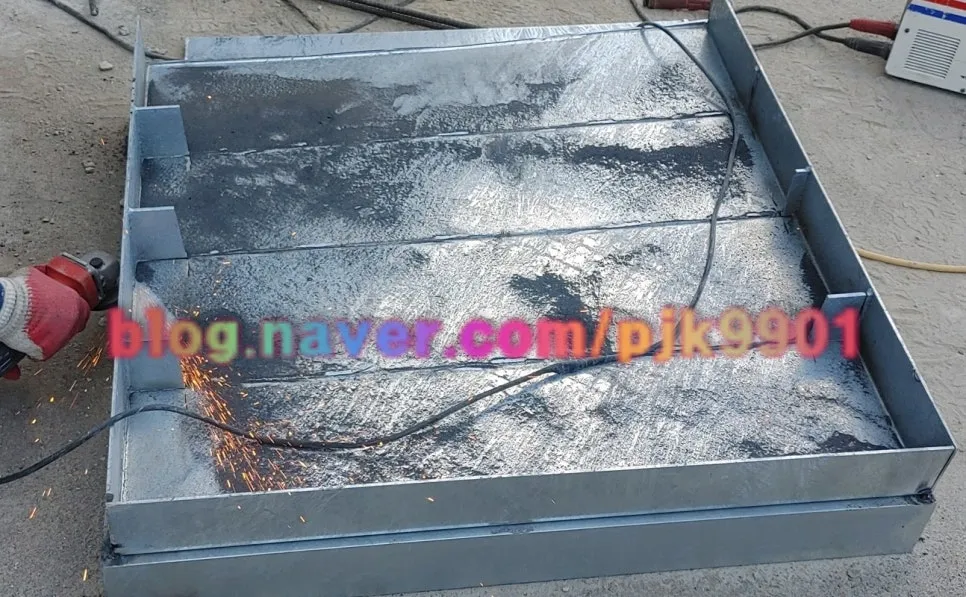

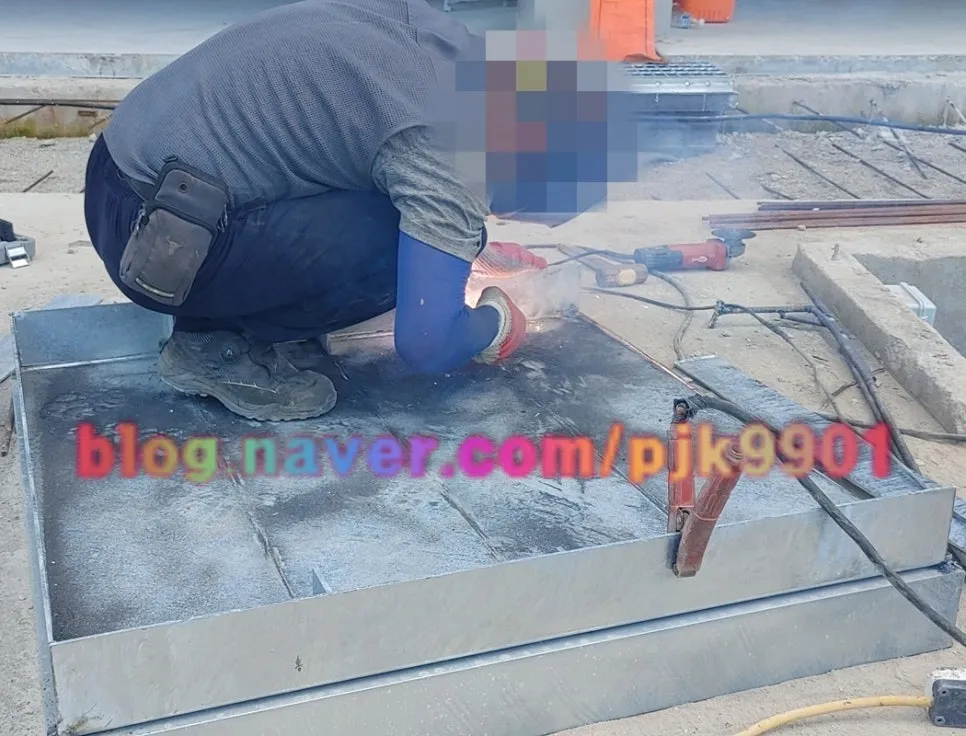

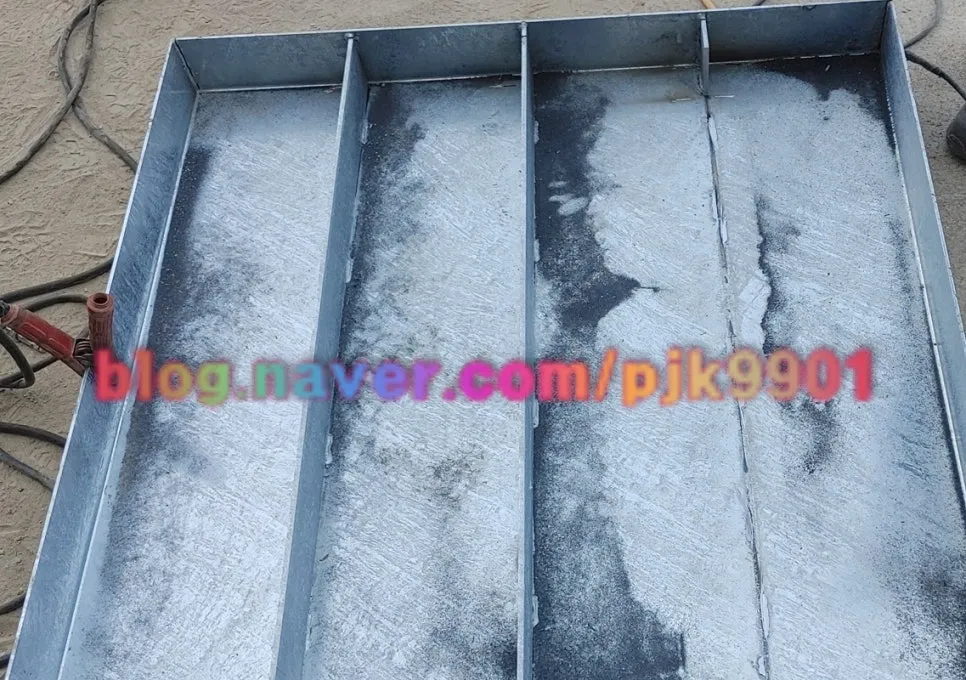

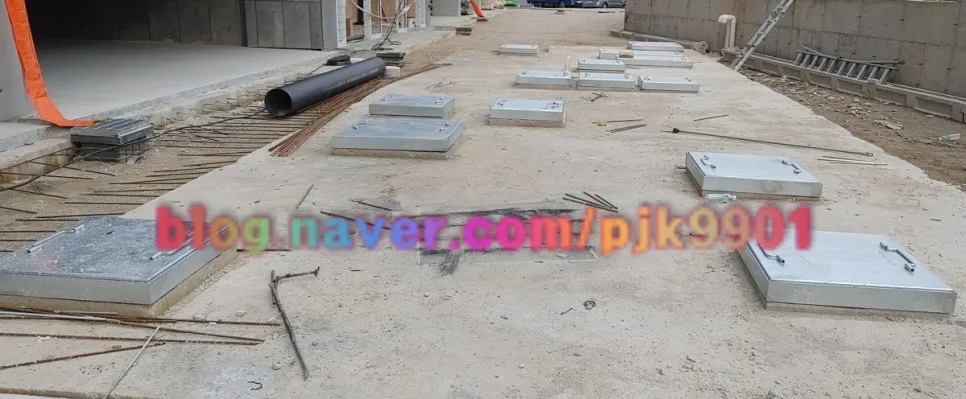

맨홀 보완
시공 완료 후 맨홀 보완 작업을 진행하였습니다. 지하 처리시설의 점검과 유지보수를 위한 맨홀을 보강하고 마감 처리하였습니다.
